一款双向C口带数据传输的PD数显充电线,快充数显充电线,数显模块,功率数显方案mcu 和原理

手机的充电现在越来越重要,基本目前大部分手机都实现了快充,而快充根据不同厂家和不同协议也各有不同,而要快充充电线也是比较重要的一环了,差的充电线不仅达不到充电功率,而且可能会有安全隐患,今天szyucan.com 提供了一种 充电功率显示方案,可以让充电数据线上的功率一目了然,是不是真快充一看即知,下

因为是C to C口,因此整个电路由 三部分组成 1.LDO供电部分 2. MCU数显部分 3. Emark信号传输部分,不多说上原理图

搞完原理图就是画PCB了,因为这款线要做到小体积的话就需要各个元件都要小,而本方案就采用了 YX133 QFN3x3-16 的小体积MUC 带AD 多个IO口 有两种风装 我们选用了QFN3x3-16 这样板子才能做的小

YX133是 8 位 RISC带 12 位 ADC 及 CMP 单片机 这个是相关介绍





 搞定后 上PCB

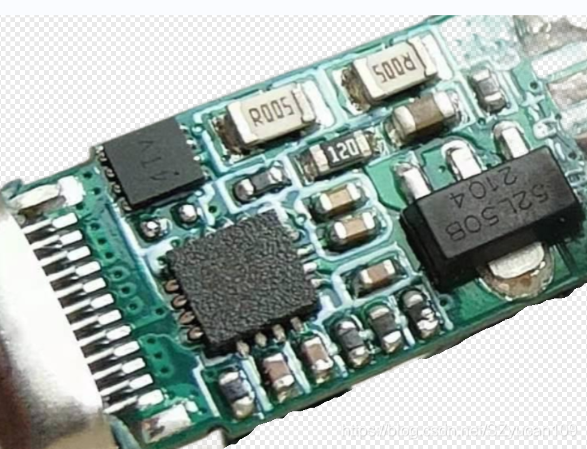

 焊好PCB,半成品方案

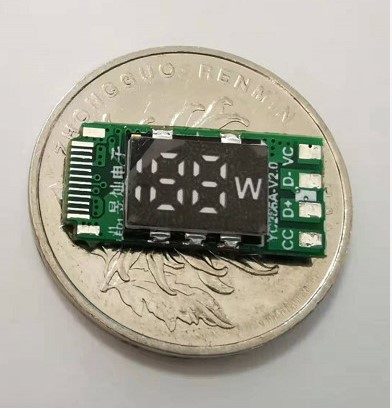

 单看这个图是不是看不出大小 没关系,找个对比物 毕竟体积还是很重要的. 小巧 小巧 小巧



 好了 基本的方案就出来, 当然重要的mcu 软件部分省掉介绍了 回头再补 或有兴趣可以私信沟通, 也许你看了上边还搞不清整个方案应用在什么方向,那么你out了,不过也没关系,我再放几款图相信你会恍然大悟,
