德国独家技术：无需传感器CBN精密砂轮修整系统

全球首个不需要任何传感器的精密砂轮修整系统，工作精度可以达到0.5um

在磨削加工过程中，砂轮磨粒的棱角随着时间的增长会逐渐变钝，轮廓也会发生改变，不能保证加工所需要的形状精度和表面粗糙度。这时需要恢复砂轮的形状精度以及磨粒的锋利，也就是所谓的对砂轮进行重新修整。

砂轮的修整是一个非常重要的过程，因为它保障了加工的质量。另一方面它也损失了加工时间。这就要求砂轮修整的工程尽量恢复砂轮的表面精度，同时尽量尽可能少耗费砂轮材料。 砂轮修整一般采用两种方式，一种是固定修整工具，另一种是采用旋转修整工具。对于高精密的的加工一般采用第二种方法。为了提高修整精度，一般采用带传感器的的系统，这些传感器集成在修整主轴里，和数据处理与判别系统相连接。

DressView®系统是一个全新的砂轮修整系统，它采用了独特的工作方式。它不再需要任何传感器，但是也能满足1um的精度要求，具有和带传感器的系统一样的工作范围。

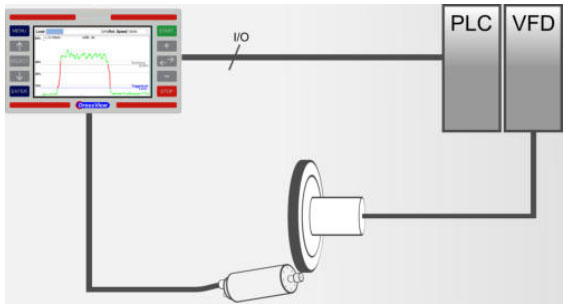

DressView® 系统和驱动修整主轴的变频器一起工作，主轴外径的尺寸范围在33mm和60mm之间，功率可达3KW。

- 低廉的采购成本

- 较低的后续维护成本

- 可以使用普通的电主轴

- 时间成本节约高达50%

- 受干扰可能性低

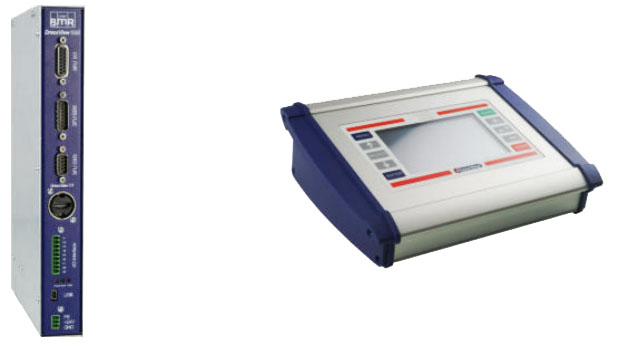

组合形式一：

DressView® 变频器 + DressView® OperatingTerminal (OT)操作面板

操作面板可以固定在设备上，比如支架。也可以进行桌面操作。变频器可以集成在电控柜里。

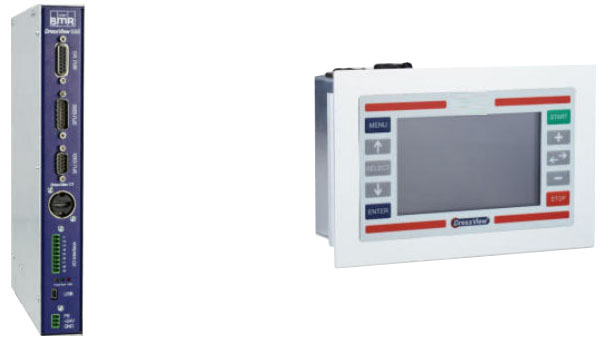

组合形式二：
DressView® 变频器 + DressView® PMU 操作面板
PMU操作面板可以集成在加工机床的操作面板上，变频器集成在机床的电控柜里。

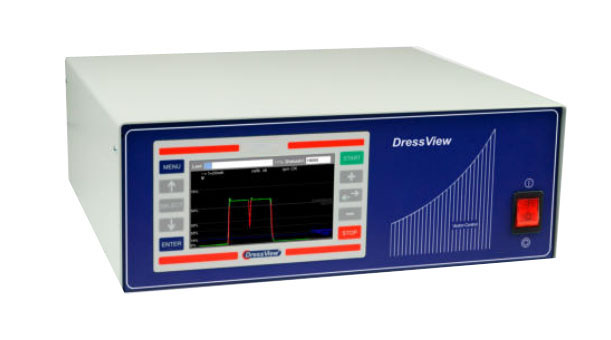

组合形式三：
将变频器和DressView®集成在一起，可以进行桌面操作。

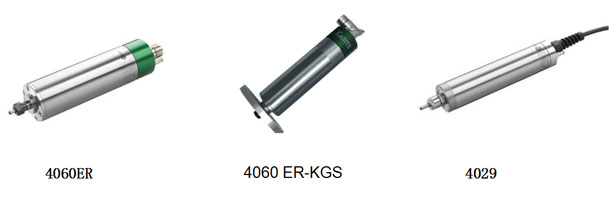

修整砂轮用高速电主轴：

砂轮修整应用实例:

德国DressView可适用于各种磨床的CBN砂轮、金刚石砂轮、合金砂轮、树脂砂轮、陶瓷砂轮、绿碳化硅砂轮、单晶刚玉砂轮等材质的砂轮高精度修整

信息来源：苏州速科德电机科技有限公司 | 德国sycotec亚太地区销售和技术服务中心
