安卓自定义刻度盘控件

2023-11-05 12:10

本文主要是介绍安卓自定义刻度盘控件,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

思路参考网上大神的,该博客用于一起学习,谢谢^ ^

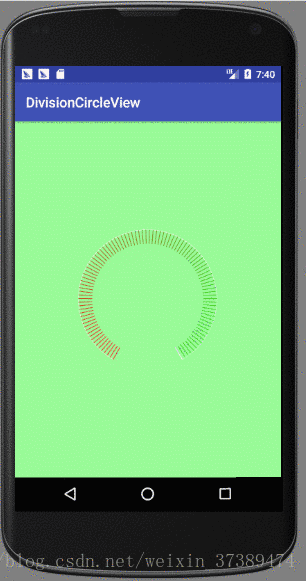

刻度盘gif效果图:
刻度盘

思路:

1 自定义view的步骤,根据需求extends View
重写onMeasure onLayout onDraw 测量 排版 绘制
根据需求,没有继承ViewGroup onLayout不必重写

2 onMeasure利用宽高约束获得xml中设置宽高,取最小为绘制圆弧的直径,确定圆弧所在的矩形区域,因为绘制圆的api需要传RectF对象
// oval是一个RectF对象为一个矩形
// startAngle为圆弧的起始角度
// sweepAngle为圆弧的经过角度(扫过角度)
// useCenter为圆弧是一个boolean值,为true时画的是圆弧,为false时画的是割弧
// paint为一个画笔对象
canvas.drawArc(oval,startAngle,sweepAngle,useCenter,paint);
3 绘制刻度:画布平移到圆心,旋转画布,绘制刻度。(根据实际需求灵活绘制)
4 提供对外方法,改变角度重新调用ondraw方法绘制(考虑线程)
5 提供接口,功能扩展

先贴代码,注释很全,之前先贴几个问题
view的坐标(每个view都已自己为中心)望舒大哥博客下载的:

canvas旋转 顺时针rotate方法参数为正顺时针,负数为逆时针,中心是坐标原点

code:

package com.weiyu.sharedanimator;import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.RectF;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.view.View;import java.util.Timer;
import java.util.TimerTask;/*** 作者:haoran   on https://github.com/woaigmz 2017/5/27.* 邮箱:1549112908@qq.com* 说明:*/public class DivisionCircleView extends View {private int len;private RectF oval;//起始角度private float startAngle=120;//经过角度private float sweepAngle=300;// 刻度经过角度范围private float targetAngle = 300;private Paint paint;private float radius;// 绘制文字private Paint textPaint;// 画水球的画笔private Paint waterPaint;boolean useCenter = false;public DivisionCircleView(Context context, @Nullable Attribute

这篇关于安卓自定义刻度盘控件的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
