无法输入的时候有2个原因：CRT配置的时候打钩全部去掉，MT7620的RX引脚电阻分压要改成0欧姆，因为模块电平也是3.3V。
PCB要改版的地方：1地线要加粗，按键方向，看门狗电路要改

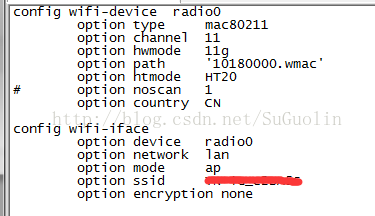

路由器发送的无线信号的名字,也就是WiFi的名字。可以进入 vi /etc/config/wireless 进行修改

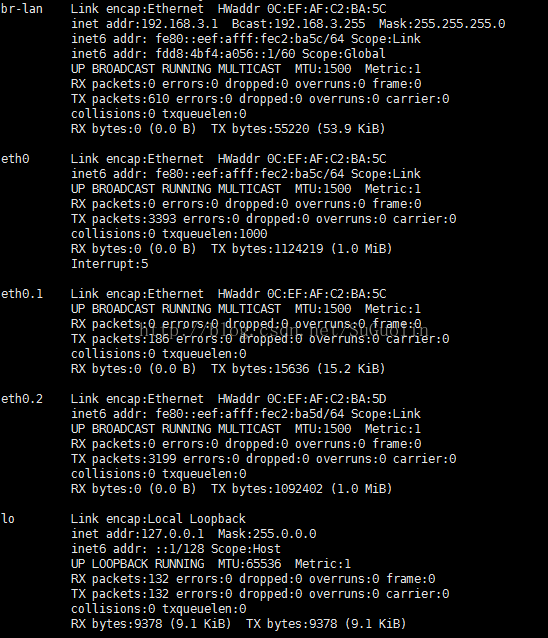

br-lan=lan网桥eth0=lan接口(注意 是路由上的LAN RJ45口)
eth1=wan接口(注解同上)wlan0=无线端口
eth0
eth0是一块物理网卡。eth0.1 eth0.2都是从此设备上虚拟出来的。
eth0.1 是vlan1分出的lan口。
eth0.2 是vlan分出的wan口。
lo
lo 虚拟设备，自身的回环网设备。
usb0、usb1分别是usb HUB接的两个4G模块
wlan0
wlan0 是WiFi
设置OPENWRT LUCI界面默认为简体中文
cat /sys/class/gpio/gpio65/value 查看模块1的电源输出情况
cat /sys/class/gpio/gpio64/value 查看模块2的电源输出情况
comgt -d /dev/ttyUSBM2 -s /etc/gcom/getstrength.gcom 查看信号值
comgt -d /dev/ttyUSB7 -s /etc/gcom/getstrength.gcom
killall checkline和killall updatesignal之后进入minicom
minicom -D /dev/ttyUSBM2 //进入minicom
进入TD-SCDMA模式了。可以通过以下指令来确认：
AT+PSRAT //查看当前注册什么网络
AT+MODODREX?
killall:用于杀死指定名字的进程（kill processes by name）。我们可以使用kill命令杀死指定进程PID的进程，
如果要找到我们需要杀死的进程，我们还需要在之前使用ps等命令再配合grep来查找进程，而killall把
这两个过程合二为一.
cat /sys/class/gpio/gpio64/value 查看模块2的电源输出情况
comgt -d /dev/ttyUSBM2 -s /etc/gcom/getstrength.gcom 查看信号值
comgt -d /dev/ttyUSB7 -s /etc/gcom/getstrength.gcom
killall checkline和killall updatesignal之后进入minicom
minicom -D /dev/ttyUSBM2 //进入minicom
进入TD-SCDMA模式了。可以通过以下指令来确认：
AT+PSRAT //查看当前注册什么网络
AT+MODODREX?
killall:用于杀死指定名字的进程（kill processes by name）。我们可以使用kill命令杀死指定进程PID的进程，
如果要找到我们需要杀死的进程，我们还需要在之前使用ps等命令再配合grep来查找进程，而killall把
这两个过程合二为一.
