1、新建一个CAM文件：文件->New->CAM文档
2、导入gerber文件：文件->导入->gerber
3、选择对应的文件，点击打开，后面弹出对话框直接确定就行
4、导入钻孔文件：文件->导入->钻孔
5、选择对应的文件后点击确定
6、添加网络：工具->网络表->提取

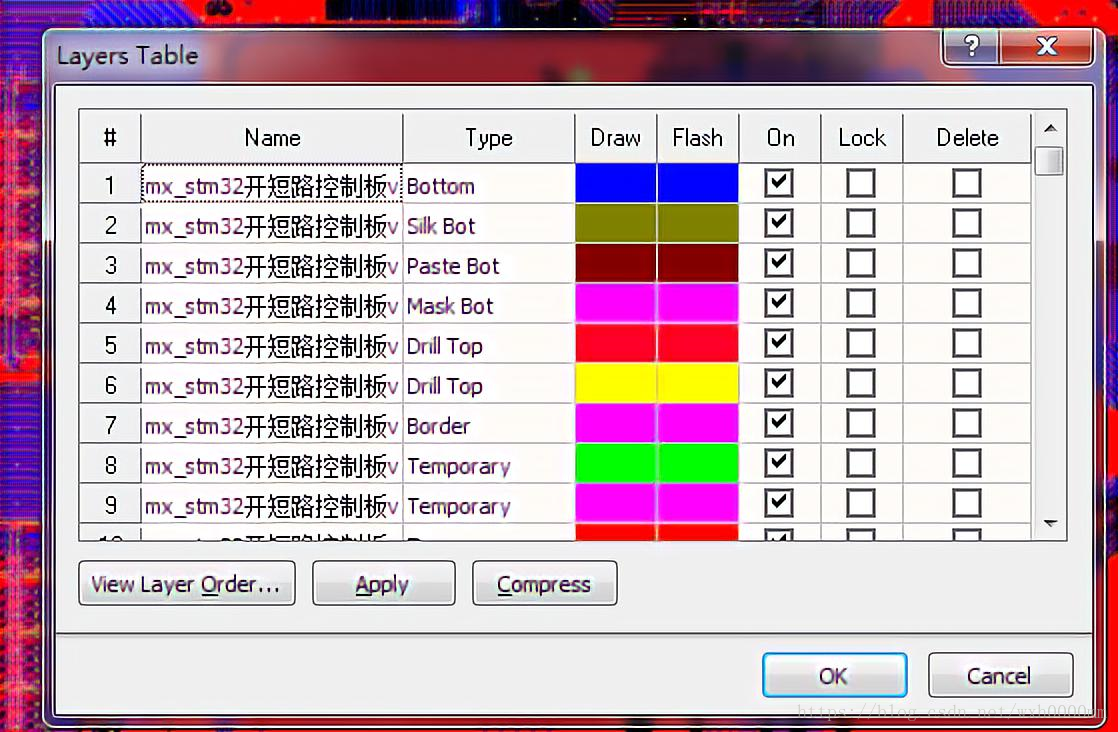

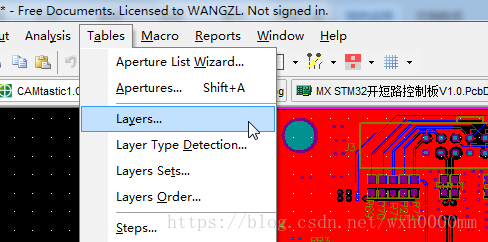

7、接下来再通过菜单Tables-layers把对应的层调整好
点击OK按钮确认。

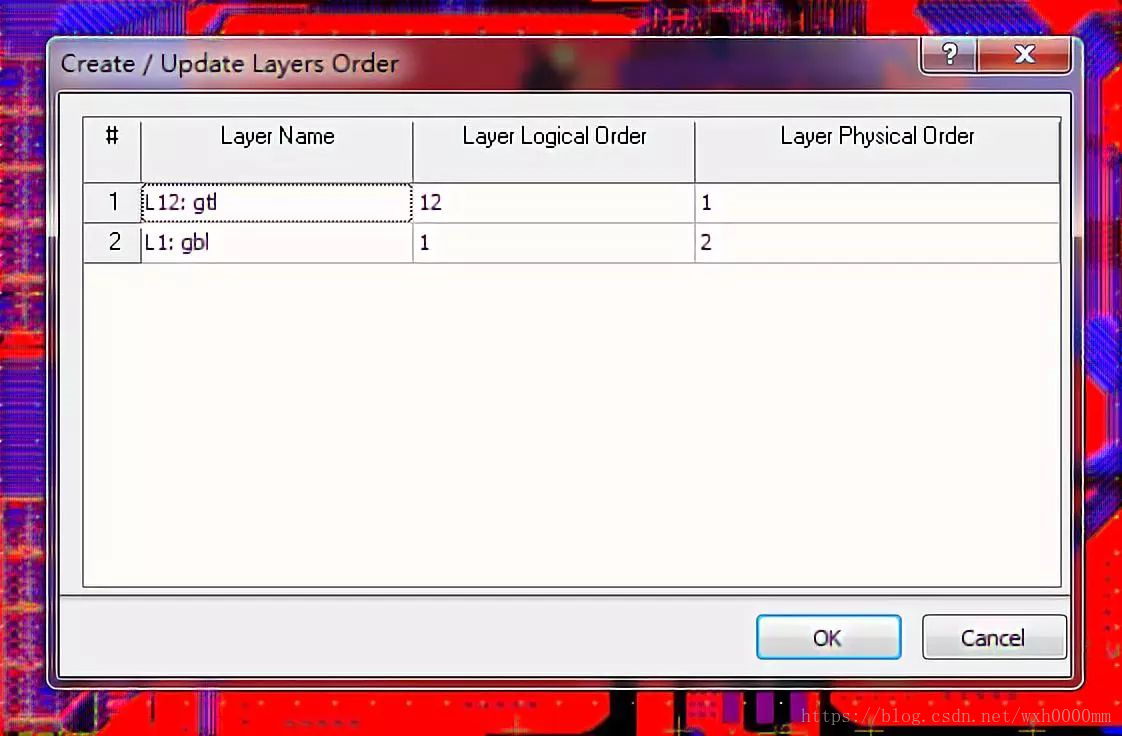

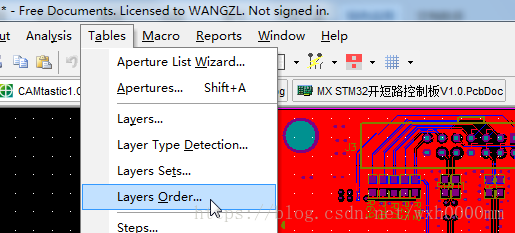

8、通过菜单Tables-Layers-Order 把物理层修改好
点击OK按钮确认。
9、导出PCB：文件->导出->输出到PCB
10、PCB生产完成。
---------------------
