投影平面是测量二维几何特征时需要的使用平面
二维元素：如直线，圆，圆槽，方槽，在测量时必须指定工作平面或投影平面。
.投影平面：测量 2 维元素时的投影方向，即把元素投影到指定的平面上（非
常关键）。

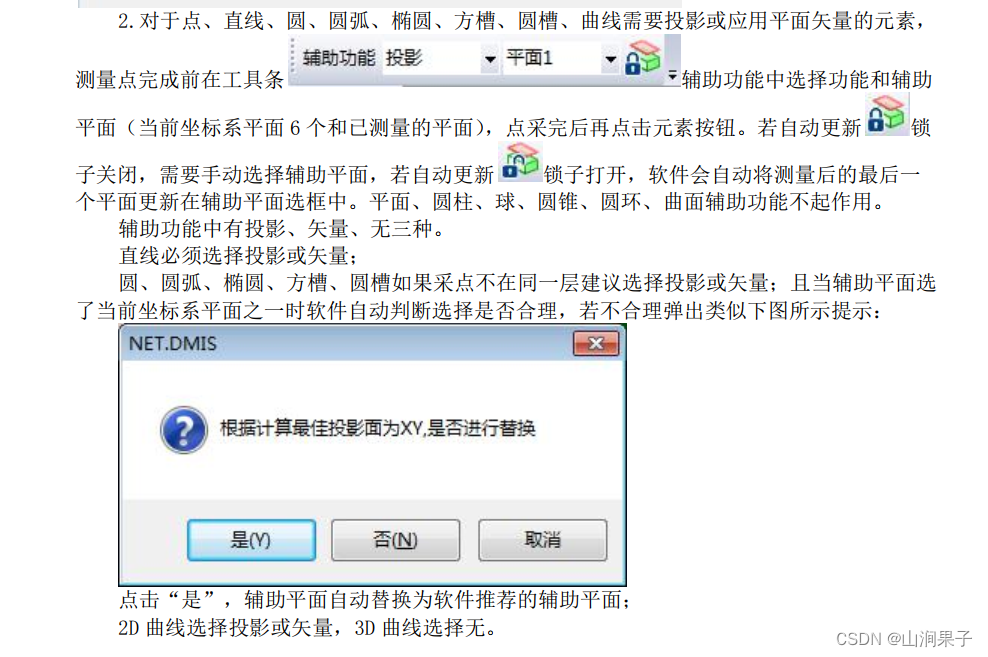

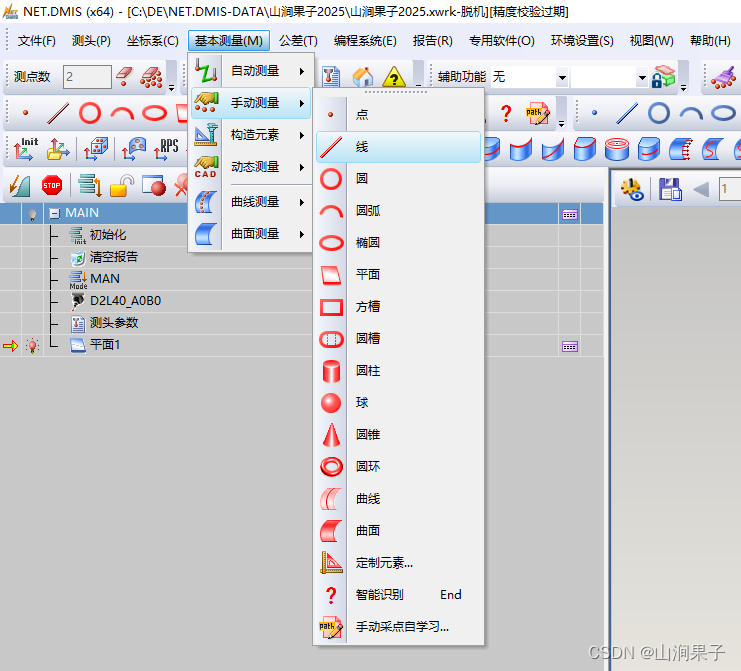

投影平面在手动测量二维特征时很有用
软件将特征的所有测点投影到投影平面上，并将投影后的点拟合成所需元素
常见二维特征：直线，圆，圆弧，圆槽，方槽，椭圆。
同样的测点投影到不同的平面上，得到特征的也不一样。因此，测量二维元素前一定需要选择相应的投影平面。

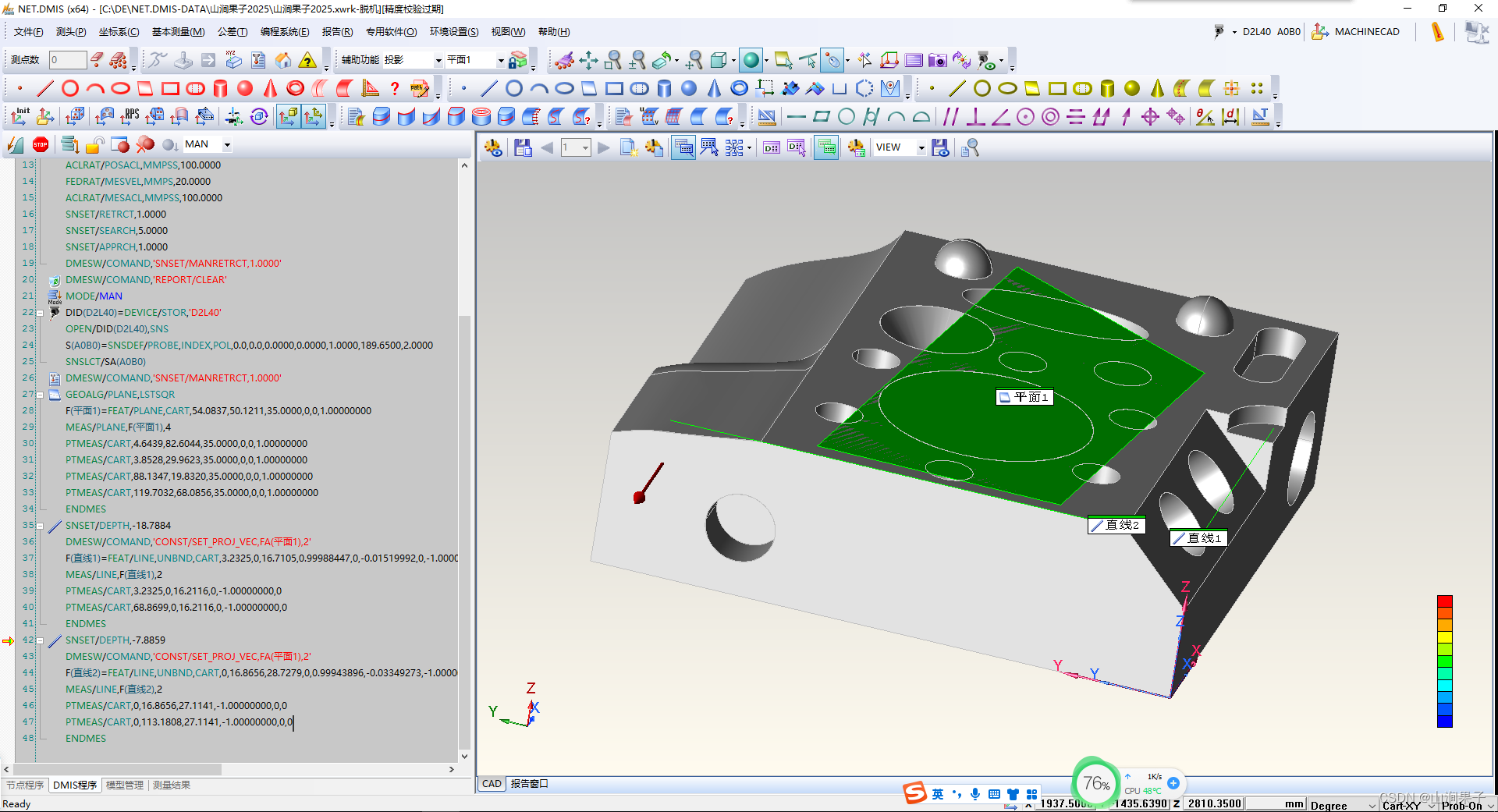

MODE/MAN
DID(D2L40)=DEVICE/STOR,'D2L40'
OPEN/DID(D2L40),SNS
S(A0B0)=SNSDEF/PROBE,INDEX,POL,0.0,0.0,0.0000,0.0000,1.0000,189.6500,2.0000
SNSLCT/SA(A0B0)
DMESW/COMAND,'SNSET/MANRETRCT,1.0000'
GEOALG/PLANE,LSTSQR
F(平面1)=FEAT/PLANE,CART,54.0837,50.1211,35.0000,0,0,1.00000000
MEAS/PLANE,F(平面1),4
PTMEAS/CART,4.6439,82.6044,35.0000,0,0,1.00000000
PTMEAS/CART,3.8528,29.9623,35.0000,0,0,1.00000000
PTMEAS/CART,88.1347,19.8320,35.0000,0,0,1.00000000
PTMEAS/CART,119.7032,68.0856,35.0000,0,0,1.00000000
ENDMES
SNSET/DEPTH,-18.7884
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),2'

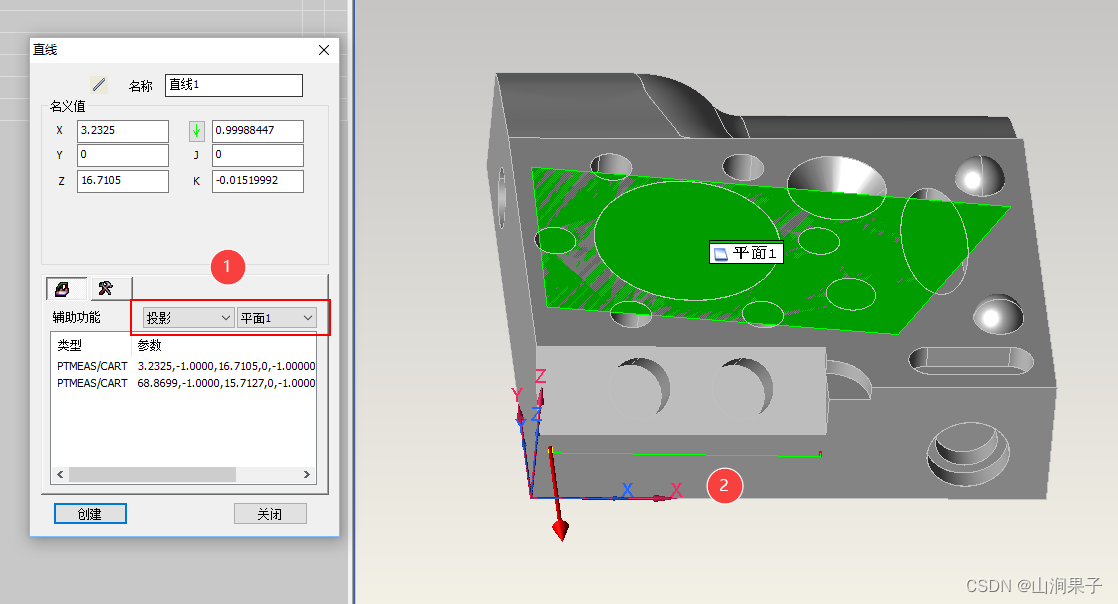

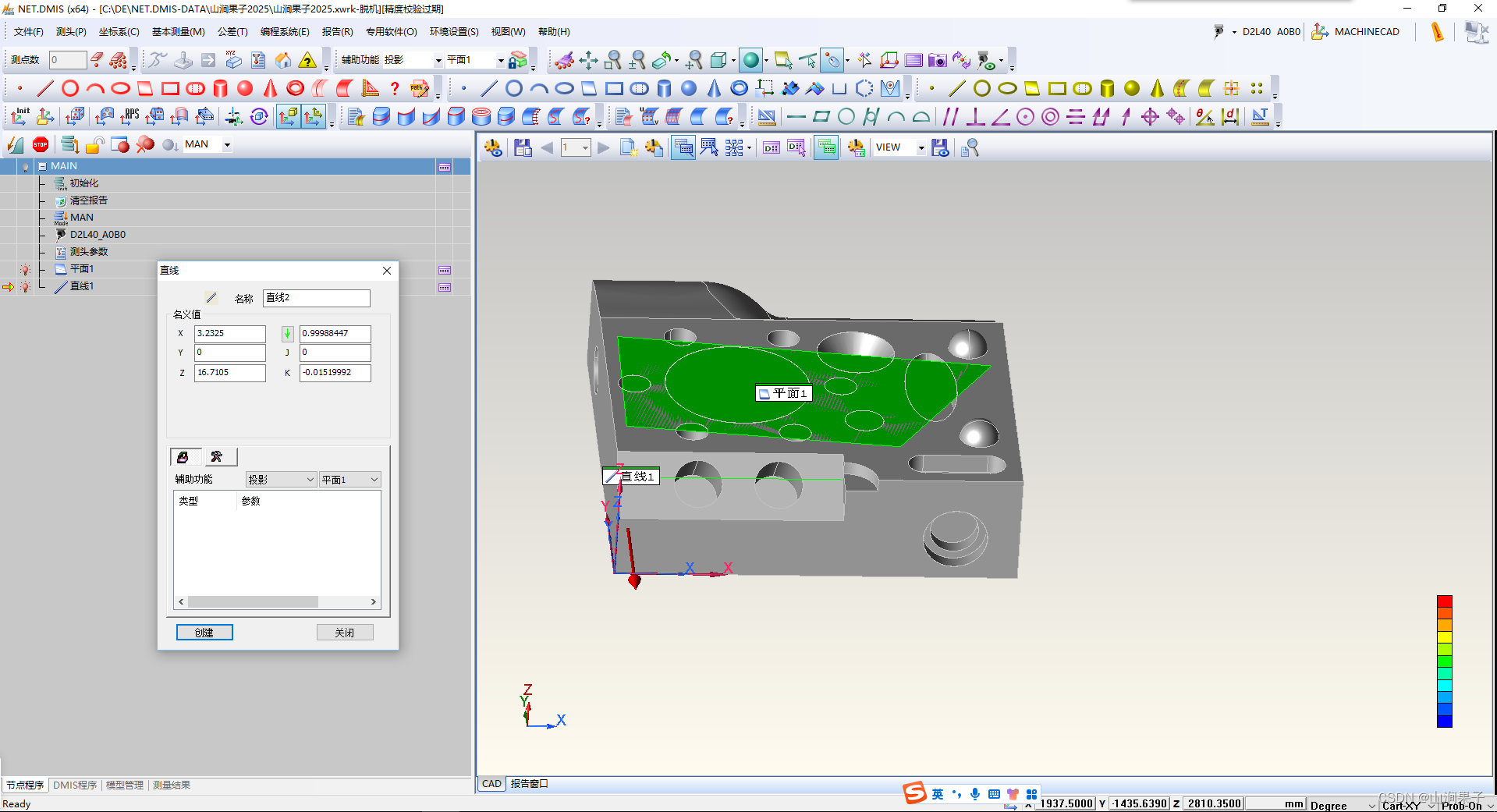

F(直线1)=FEAT/LINE,UNBND,CART,3.2325,0,16.7105,0.99988447,0,-0.01519992,0,-1.00000000,0
MEAS/LINE,F(直线1),2
PTMEAS/CART,3.2325,0,16.2116,0,-1.00000000,0
PTMEAS/CART,68.8699,0,16.2116,0,-1.00000000,0
ENDMES
SNSET/DEPTH,-7.8859
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),2'

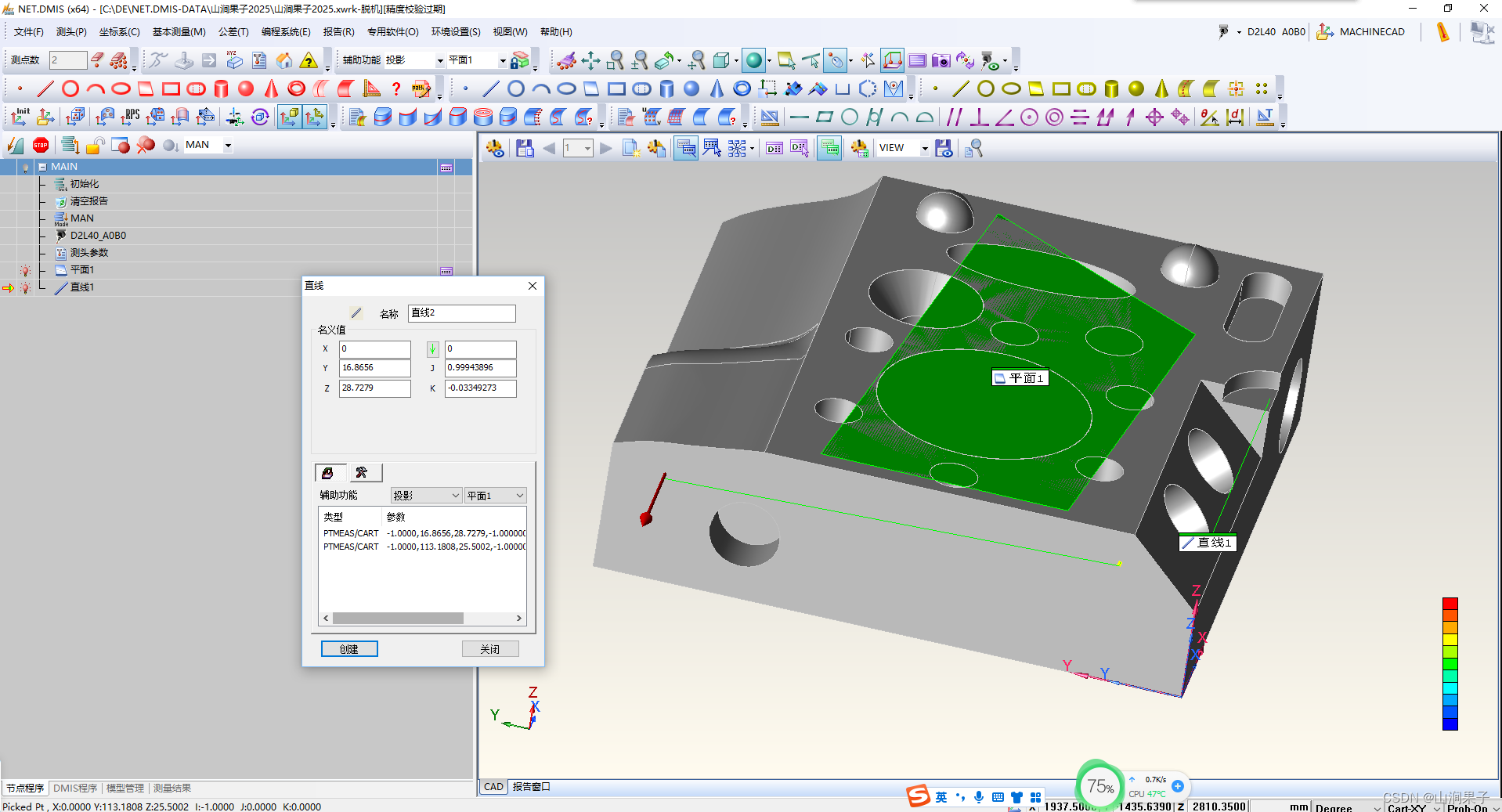

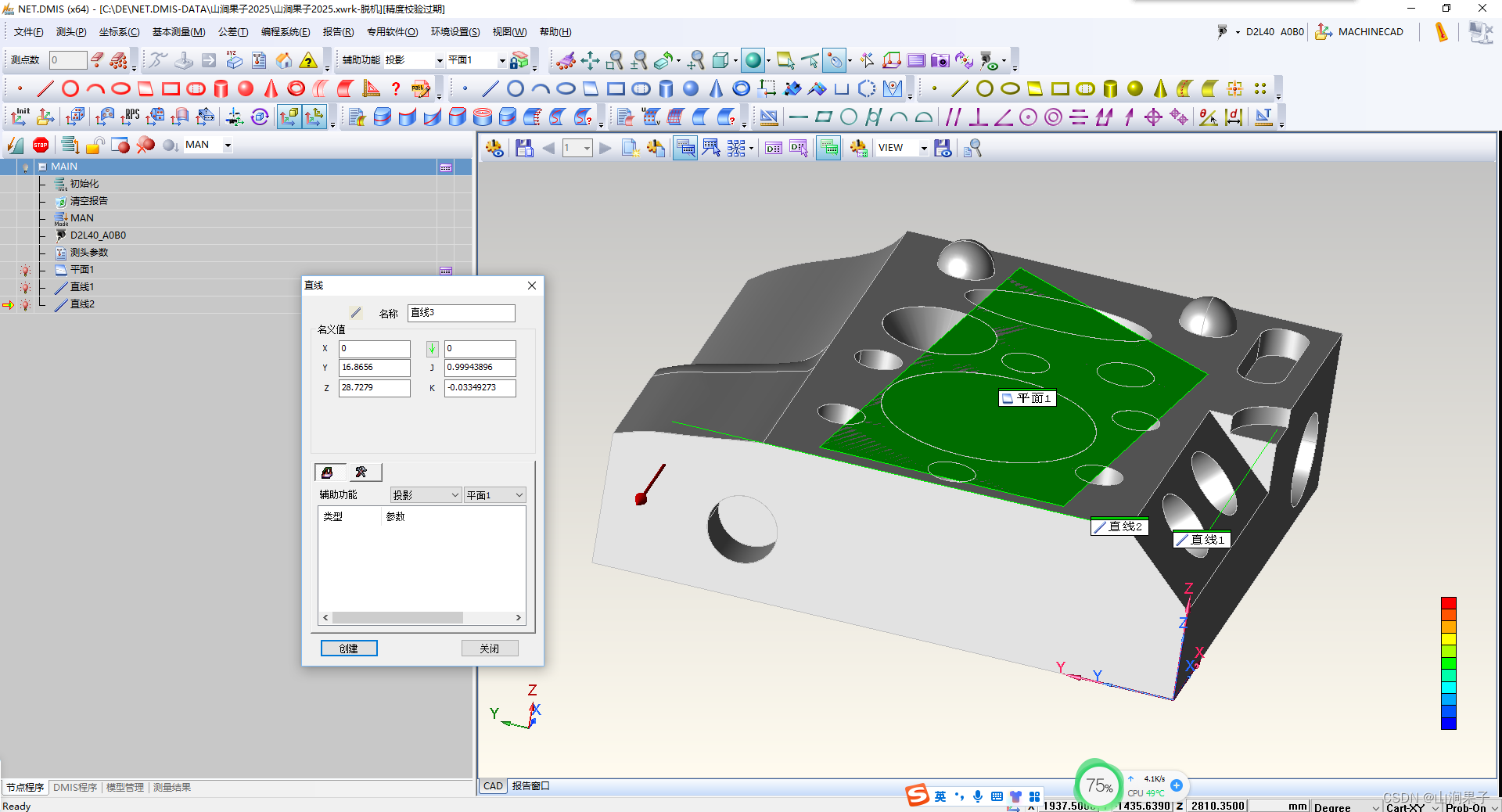

F(直线2)=FEAT/LINE,UNBND,CART,0,16.8656,28.7279,0,0.99943896,-0.03349273,-1.00000000,0,0
MEAS/LINE,F(直线2),2
PTMEAS/CART,0,16.8656,27.1141,-1.00000000,0,0
PTMEAS/CART,0,113.1808,27.1141,-1.00000000,0,0
ENDMES
