1.参看西门子手册 SIMATIC S7-300
《SM331; AI 8x12 位入门指南》
第 3 部分：热电偶

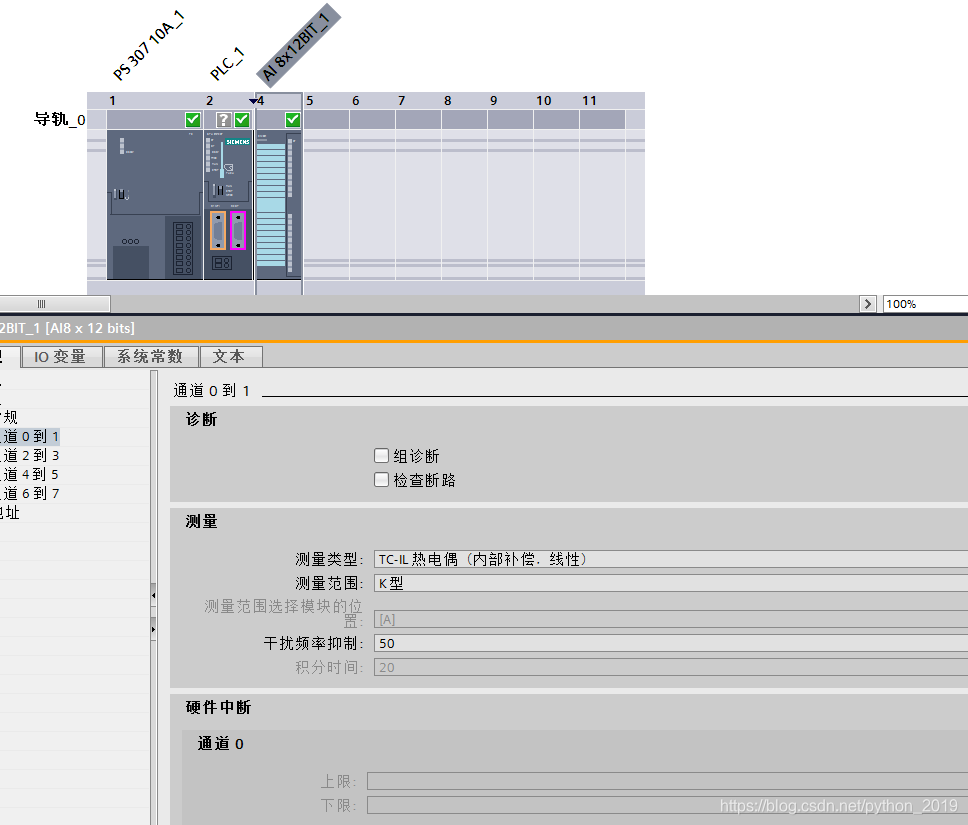

2.关于软件设置，
软件设置：热电偶，内部补偿TC-IL
2.关于程序地址访问 采用PIW访问模拟量地址，改地址不能在博途监控表中监控
3.关于接线方式：直接接入热电偶内部补偿方式的接线，
模块的1---PS307（L+）（注意不是L ,而是24VDC的L+）
20---PS307（M）
10--PS307（M）
11--PS307（M）
其他没用通道全部短接到M
如果有外部电源，外部电源跟PS307并联，即24-接到M, 24+接到 L+（注意不是L ,而是24VDC的L+）
#还要考虑电源接地问题
参数说明手册中：
