stm32f1xx串口控制灯开关实验

本文主要是介绍stm32f1xx串口控制灯开关实验，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

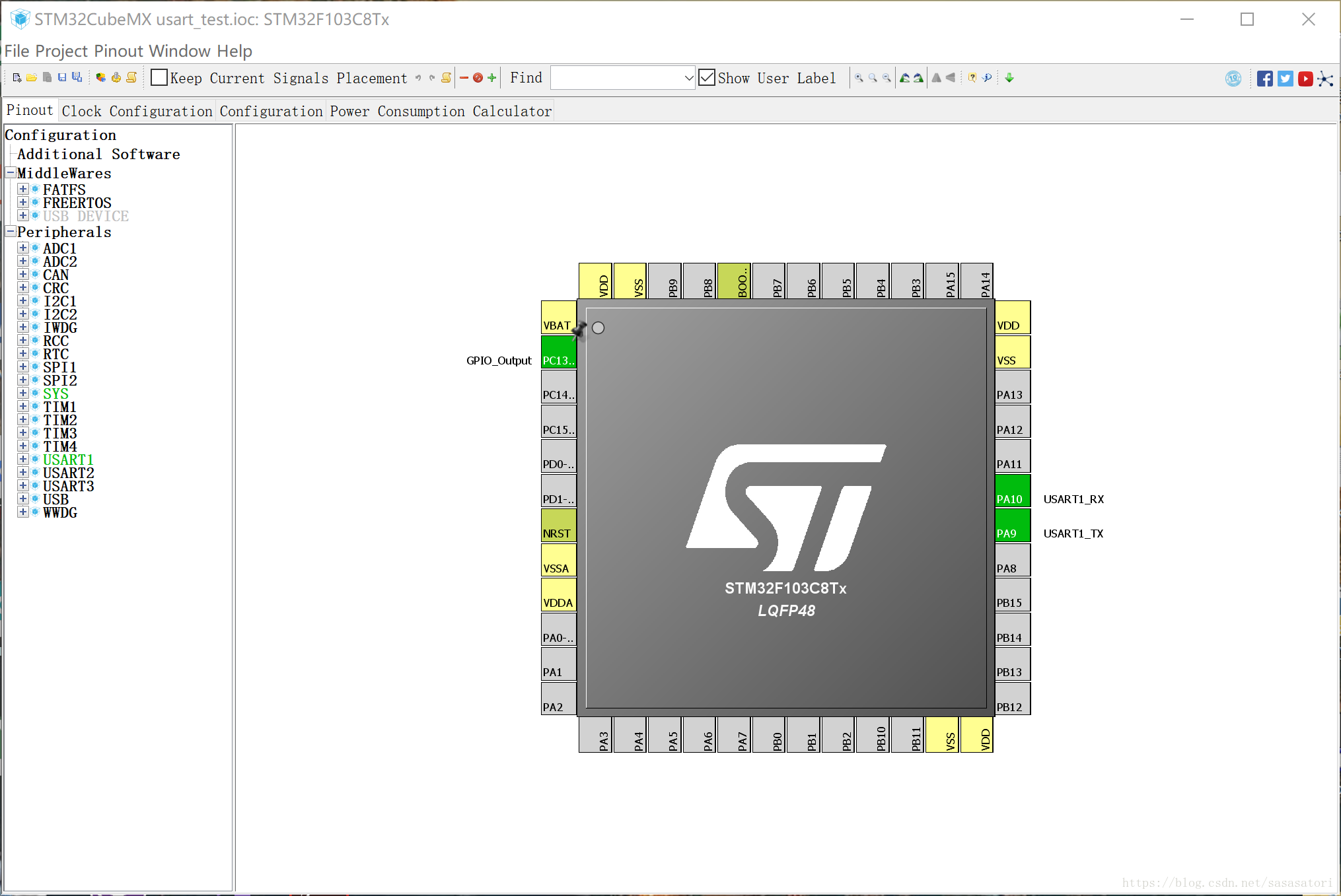

工程文件使用cubemx建立，因此程序是基于HAL库开发，设置如图所示

查看原理图可以知道PA10和PA9是复用IO口，这里用来做串口的RX与TX端，在左侧的栏目中就可以设置，将状态从RESET改成第二个A字开头的即可

在configuration中，记得使能中断，具体操作如下，点击NVIC_Settings选项卡，在Enabled上打勾即可，然后生成代码

在代码的int main(void)下，添加如下代码：

flag是用来控制状态的变量，HAL_UART_Receive_IT()与HAL_UART_Transmit_IT()是两个成对的库函数，它们的特点是会产生一个中断，直到完成数据的发送或者接收才会顺序执行下面的程序，而HAL_UART_Receive()和HAL_UART_Transimit()则是与HAL_Delay()之类的函数一样，直接顺序执行，但是注意，这个函数的第四项规定了它运行的时间上限，函数的具体参数可以查阅相关手册

int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration----------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){uint8_t flag;HAL_UART_Receive_IT(&huart1,&flag,1);if(flag == '1'){HAL_UART_Transmit(&huart1,"Received 1",10,0xffff);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,RESET);HAL_Delay(1000);}else if(flag == '0'){HAL_UART_Transmit(&huart1,"Received 0",10,0xffff);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,SET);HAL_Delay(1000);}/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}/* USER CODE END 3 */}

编译烧录之后就会发现可以利用串口输入的"1"和"0"控制板上led的亮灭了
