Windows 下配置lsd_slam环境

转载请注明出处：http://blog.csdn.net/ouyangying123/article/details/70861654

环境：

   VS2013  +  Windows



需要：

   Cmake2.8+、Boost 1.5+、Opencv 2.4+、G2O、Eigen3.2+、Qt5、LibQGLViewer、QtVSAddin(可选)。

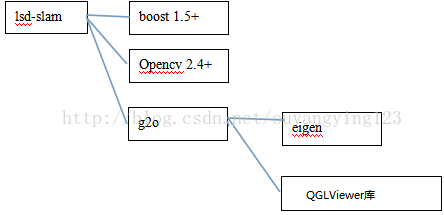

关系：

一、Opencv

直接运行opencv-2.4.11.exe，按流程完成后在输出目录如（D:\opencv）有两个文件夹build、sources。

二、CMake

直接运行cmake-2.8.12.2-win32-x86.exe，按流程完成后输出目录如下：Bin、doc、man、share、Uninstall.exe。

三、Boost

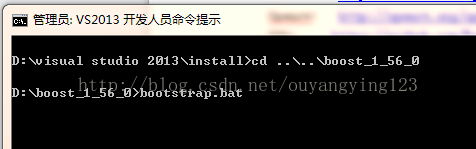

1.下载解压完成后，使用“VS2013开发人员命令命令提示（VS安装目录\Common7\Tools\Shortcuts\）”进入boost目录，执行bootstrap.bat，生成boost的自用的编译工具bjam.exe。



2.使用命令编译boost:

bjam install --toolset=msvc-12.0 --without-python --prefix="输出目录"--build-type=complete  threading=multi debug release

该命令可生成包括debug/release的所有需要的版本，这里只需要改一下输出目录(如D:/boost_1_56_0/vs2013_bin)，具体命令参数详解请参考：

http://www.cnblogs.com/zhcncn/p/3950477.html

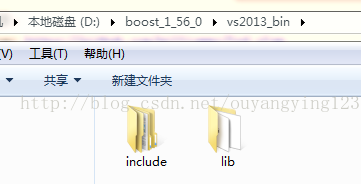

3.编译完成后，输出目录会出现两个文件夹：include  lib。

四、G2O

1、Eigen

下载解压出eigen库后，使用cmake，目录如下：

点击Configure会提示新建build文件夹，选择vs12 2013编译器。

然后修改CMAKE_INSTALL_PREFIX改为sourse目录的值（如D:\lsd\eigen）。

修改完成后再次configure，generate，在eigen\build文件夹中打开eigen.sln工程文件，先生成all_build，完成后再生成install。最后可看到eigen文件夹中出现include文件夹。

2、QGLViewer

这个库是在LibQGLViewer中的一个库，LibQGLViewer是QT的一个工程，下载Qt之后编译即可，这里使用的是下载了一个不带MGW的QT，然后用QtVSAddin插件在VS下编译：



（1）Qt

运行qt-opensource-windows-x86-msvc2013-5.8.0.exe，按步骤进行安装。

（2）qt_vs_addin

运行qt-vs-addin-1.2.5.exe，按步骤进行安装。

（3）LibQGLVIewer

把下载好的libQGLViewer-2.6.4.zip解压出来。

（4）QGLViewer

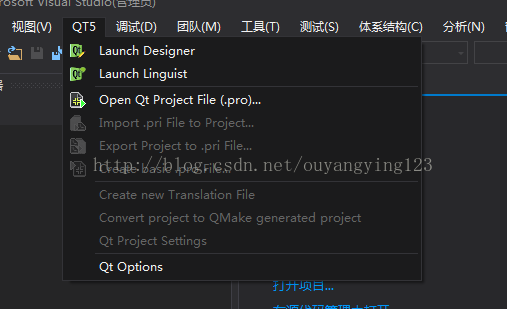

在qt_vs_addin安装结束后，打开VS2013可在菜单栏看到QT选项：

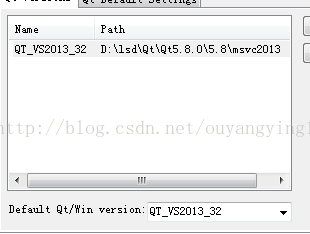

点击Qt Options，添加qt的name和path：

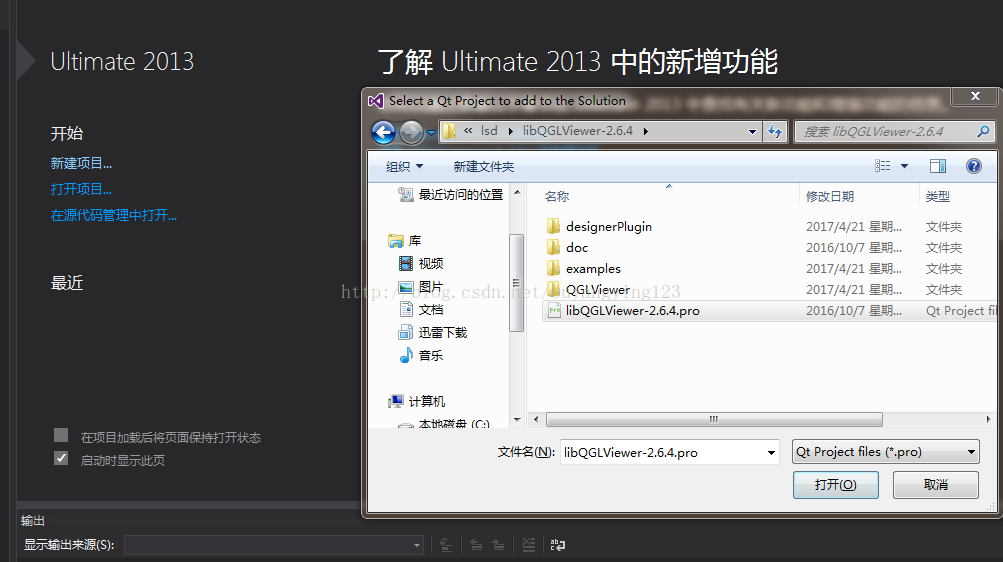

然后在VS中打开LibQGLViewer：

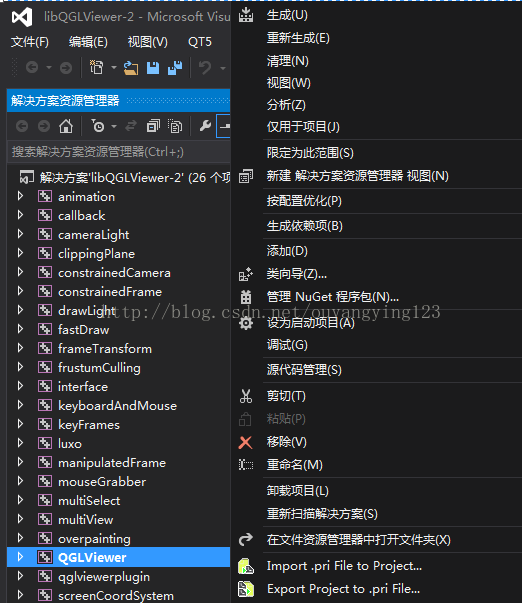

右键工程QGLViewer，生成，在.\libQGLViewer-2.6.4\QGLViewer文件夹中编译出QGLViewerd2.dll、QGLViewerd2.lib两个文件。

然后再在release模式下编一次生成QGLViewer2.dll、QGLViewer2.lib两个文件。

这是小白编好的库，可直接使用：点这里

3.G2O

有了eigen和QGLViewer库可以开始编译g2o了，把从github上下载的g2o库解压出来，使用cmake编译，source build目录如下:

这里需要修改以下几个变量：

Qt5_DIR:   .../Qt5.8.0/5.8/msvc2013/lib/cmake/Qt5

EIGEN3_INCLUDE_DIR:   .../eigen/include/eigen3

QGLVIEWER_INLUDE_DIR:   .../libQGLViewer-2.6.4/QGLViewer

QGLVIEWER_LIBARARY_DEBUG:   .../libQGLViewer-2.6.4/QGLViewer/QGLViewerd2.lib

QGLVIEWER_LIBARARY_RELEASE:   .../libQGLViewer-2.6.4/QGLViewer/QGLViewer2.lib

再次点击configure，然后generate。

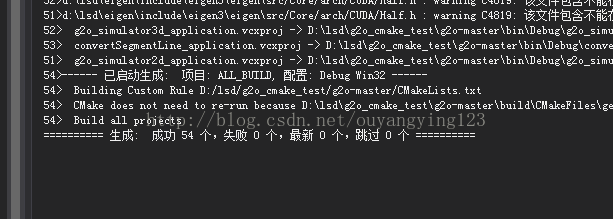

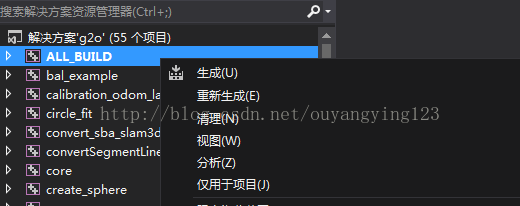

使用vs打开.../g2o-master/build/g2o.sln，右键ALL_BUILD生成：

完成后会在.../g2o-master目录下生成bin文件夹，bin/Debug下即是将要在lsd中使用的g2o库。

在Release模式下再跑一次，bin/Release下即是将要在lsd中使用的g2o库。

以上步骤完成后注意：

1、将../g2o-master/build/g2o下的config.h 拷贝到 ../g2o-master/g2o下。



2、将..../g2o-master/EXTERNAL/csparse下的 cs.h、cs_api.h 拷贝到

../g2o-master/g2o/solvers/csparse下。



3、打开...\g2o-master\g2o\solvers\csparse\csparse_helper.h，把#include <cs.h>改成#include "cs.h"

附上小白编好的g2o库（debug版本），可直接使用：点这里

五、LSD_SLAM

这东西的依赖真多，到此算是可以开始配置lsd了：

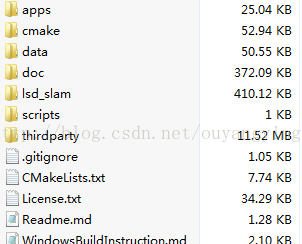

把从github下载好的lsd_slam-master.zip解压出来，解压后的目录如下：

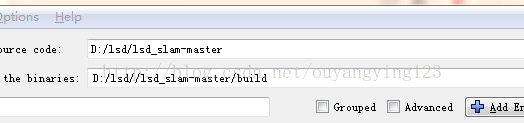

使用cmake进行编译：

在build文件夹下会生成一个LsdSlamDependencies_Config.cmake文件,需要修改的地方如下：

 option(LsdSlam_USE_MANUAL_CONFIG_FILE  TRUE)#BOOSTset(BOOST_ROOT D:/boost_1_56_0/bin/include/boost-1_56)set(Boost_INCLUDE_DIR D:/boost_1_56_0/bin/include/boost-1_56)set(BOOST_LIBRARYDIR D:/boost_1_56_0/_bin/lib)set(Boost_NAMESPACE libboost) #OPENCVset(OpenCV_DIR D:/opencv/build)# G2Oset(G2O_ROOT D:/lsd/g2o-master)set(G2O_DIR D:/lsd/g2o-master)set(G2O_CORE_LIBRARY D:/lsd/g2o-master)set(G2O_STUFF_LIBRARY D:/lsd/g2o-master)set(G2O_CORE_LIBRARY_DEBUG D:/lsd/g2o-master)set(G2O_STUFF_LIBRARY_DEBUG D:/lsd/g2o-master)set(G2O_SIMULATOR D:/lsd/g2o-master)set(G2O_INCLUDE_DIR D:/lsd/g2o-master)set(G2O_SIMULATOR_DEBUG D:/lsd/g2o-master)set(G2O_SOLVER_DENSE D:/lsd/g2o-master)set(G2O_SOLVER_DENSE_DEBUG D:/lsd/g2o-master)set(G2O_TYPES_SLAM3D D:/lsd/g2o-master)set(G2O_TYPES_SLAM3D_DEBUG D:/lsd/g2o-master)# Freeglutset(GLUT_INCLUDE_DIR D:/lsd/g2o-master/EXTERNAL/freeglut)

再次点击configure，generate生成项目。

使用vs打开...\lsd_slam-master\build下的lsd_slam_and_apps.sln

然后进行以下操作：

1.删除项目sample_app属性->配置属性->链接器->输入->附加依赖项中的g2o-master.lib



2.在项目lsd_slam属性->配置属性->链接器->常规->附加库目录

添加g2o编译出的lib目录：...\g2o-master\bin\Debug



3.在项目lsd_slam属性->配置属性->链接器->输入->附加依赖项 自行选择

release模式：

g2o_solver_csparse.lib
g2o_csparse_extension.lib
g2o_ext_csparse.lib
g2o_solver_eigen.lib

debug模式（默认）：

g2o_solver_csparse_d.lib
g2o_csparse_extension_d.lib
g2o_ext_csparse_d.lib
g2o_solver_eigen_d.lib



4.在项目lsd_slam属性->配置属性->库管理器-> （release模式类似）

附加库目录添加上g2o库所在目录:g2o-master/bin/Debug

附加依赖项中添加：

g2o_interface_d.lib
g2o_parser_d.lib
g2o_simulator_d.lib
g2o_types_sim3_d.lib
g2o_types_icp_d.lib
g2o_types_slam3d_addons_d.lib
g2o_types_sba_d.lib
g2o_types_slam2d_addons_d.lib
g2o_types_slam3d_d.lib
g2o_calibration_odom_laser_d.lib
g2o_solver_slam2d_linear_d.lib
g2o_types_data_d.lib
g2o_types_sclam2d_d.lib
g2o_solver_structure_only_d.lib
g2o_types_slam2d_d.lib
g2o_solver_pcg_d.lib
g2o_solver_dense_d.lib
g2o_solver_eigen_d.lib
g2o_tutorial_slam2d_d.lib
g2o_viewer_d.lib
g2o_hierarchical_d.lib
g2o_solver_csparse_d.lib
g2o_cli_d.lib
g2o_core_d.lib
g2o_stuff_d.lib
g2o_csparse_extension_d.lib
g2o_ext_freeglut_minimal_d.lib
g2o_opengl_helper_d.lib
g2o_ext_csparse_d.lib

至此就可以直接生成了。

（我的最后运行时会出一个bootxxx.dll缺失的错误，只要去boost_1_56_0\bin\lib 下找到相应的.dll放在system32或sysWOW64里即可）

最后把sample_app设为启动项，添加摄像头便可运行（release模式下可流畅运行）。

附上参考下载链接：

Lsd_slam: https://github.com/williammc/lsd_slam

Cmake:   https://cmake.org/download/

Boost：   http://www.boost.org/users/download/

Opencv:   http://opencv.org/opencv-3-2.html

G2O:     https://github.com/RainerKuemmerle/g2o

Eigen:    http://eigen.tuxfamily.org/index.php?title=Main_Page

Qt:      https://www.qt.io/download-open-source/#section-2

LibQGLViewer:   http://libqglviewer.com/installWindows.html

LSD_SLAM一些很赞的视频（需科学上网播放）：http://vision.in.tum.de/research/vslam/lsdslam
