CornerNet: Detecting Objects as Paired Keypoints论文详解

《CornerNet: Detecting Objects as Paired Keypoints》发表于ECCV2018

代码地址：https://github.com/princeton-vl/CornerNet

文章认为采用anchor进行目标检测的方式有两个不好的地方：第一，为了确保anchor能够尽可能的覆盖的所有的标注框，往往需要大量的anchor，而其中只有少部分是真正有效的，这样会导致训练时正负样本的不平衡和减慢训练速度；第二，anchor的方式需要引入各种超参数，比如anchor大小、比例、数量等。因此文章提出一种新的目标检测方式，不使用anchor来进行目标检测。文章使用左上角点和右下角点来表示检测框，所以文章提出的网络通过预测框的左上角点，右下角点和角点的嵌入向量（embedding vector）来得到最终的检测框。

下面来详细说明文章的原理

一、网络结构

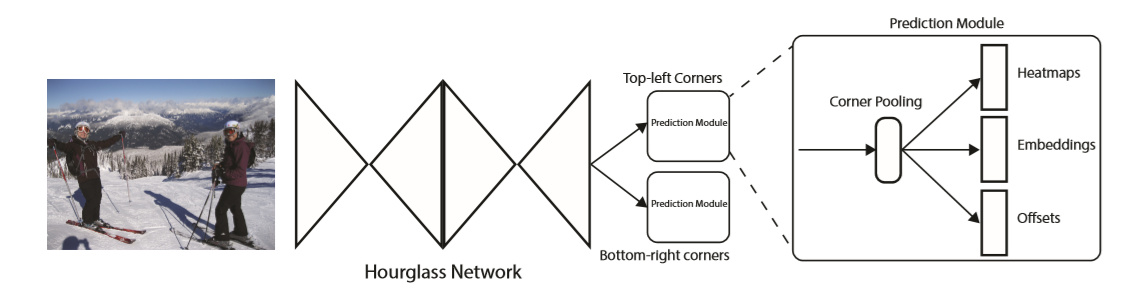

网络结构如下图所示，可以看出文章采用的是16年用于姿态识别的网络hourglass作为主干网络。该主干网络提取出来的特征输入到两个模块中，一个模块用来预测左上角点，另一个用来预测右下角点。每个预测角点的模块都有自己的corner pooling，最终输出有角点对应的热图（heatmaps）、嵌入向量(embeddings)和角点的偏移信息。

1.1 hourglass网络

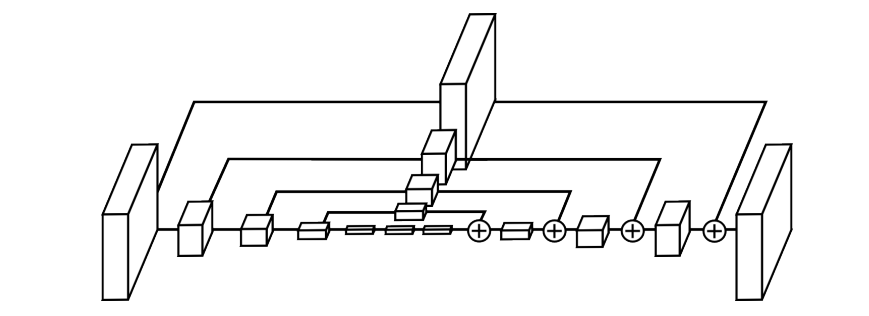

文章使用的网络由文章《Stacked hourglass networks for human pose estimation》提出，用来做人体姿态识别的任务。该网络是全卷积网络，由一个或者多个hourglass模块组成。一个hourglass模块先用一系列的卷积和maxpooling层对输入进行特征提取，同时提取出的特征会有下采样的效果，然后通过一系列的上采样和卷积操作使得特征图又慢慢变大。通过这些操作hourglass模块能将图片的局部信息和全局信息提取出来。通过多个hourglass的堆叠，网络可以更好的获取到一些高维信息，使得网络很适合用于物体检测的任务。因为特征图的先小后大，很像沙漏，网络因此而得名。

文章用了两个hourglass模块堆叠而成，且相对于原始的hourglass模块，文章做了一些小的修改。首先，文章用stride为2的卷积代替maxpooling操作。对输入的分辨率下采样5次，每次输出的特征通道数为（256，384，384，384，512）。在上采样的过程中应用了最近邻上采样接2个残差模块的方式（代码好像并没有，只是简单的上采样，然后和之前的卷积结果相加）。在与上采样相加之前之前的卷积结果会进过两个残差模块。在hourglass模块的中间，也就是512通道处有4个残差模块。输入hourglass之前，图片会进过一个$7\times 7$stride为2的卷积和一个stride为2的残差模块。

同《Stacked hourglass networks for human pose estimation》类似，在两个hourglass模块的连接处，使用了内部监督（intermediate supervision），即将第一个模块的输入经过$1\times 1$Conv-BN和第一个模块的输出也经过$1\times 1$Conv-BN的结果相加后送给ReLU，得到的结果在经过一个残差模块送入第二个hourglass模块。这里大致的结构如下图所示，详细的实现请参考代码。

1.2角点检测

网络预测的角点输出是左上角点和右下角点的return结果。每种热图有C个通道(C为预测的类别数)，热图大小和图片一样大为$H\times W$。输出的每个通道都是二值的mask图像，用来表示每个像素是否为角点。

对于每一个角点来说，只有一个点是正样本，其他都是负样本，但由于某些错误的点对得到的框仍能和真实的标注框有很高的重叠。所以在训练时靠近正样本的负样本有一定惩罚权重，即越靠近正样本的负样本受到的越小。惩罚权重是通过未归一化2D高斯分布（$e^{-\frac{x^2+y^2}{2{\sigma }^2}}$）来赋值的。待减少惩罚的负样本，也就是上面所说的正样本附近的负样本(附近的定义就是负样本的位置使得得到的框与groundtruth的IOU小于0.3的点)，且这些点是以正样本为中心一定半径内的点，如下图所示。而高斯分布中的$\sigma$就是半径的1/3。

因为在全卷积的网络中，往往会有卷积的featuremap的大小比原图小的情况，因此对于原图中坐标为(x,y)的点，对应到featuremap中的坐标为$(\lfloor \frac{x}{n}\rfloor ,\lfloor \frac{y}{n}\rfloor )$，其中n为下采样的因子。当我们将特征图上的点还原到原图时会导致精度的损失。为了解决这个问题网络还会预测还原至原图需要的偏移量。偏移量的gt计算如下所示：
$o_k=\left(\frac{x_k}{n}-\lfloor \frac{x_k}{n}\rfloor ,\frac{y_k}{n}-\lfloor \frac{y_k}{n}\rfloor \right)$
上式中，$o_k$表示偏移量，$(x_k,y_k)$表示原图的坐标点。

1.3 角点配对（grouping corners）

这部分原文写了几段，包括的loss是怎么计算的，先不管loss的计算，先要弄懂文中写的embedding是什么。
更广义的来说，用来进行角点配对的embedding指的是网络输出的featuremap，这个featuremap大小与预测角点的featuremap大小一样。在对应角点的位置处的feature就认为是这个角点的embedding，文章用的embedding是1维的，也就是说一个角点对应一个预测值，当预测的左上角点和右下角点的embedding值很小时，认为这两个预测点是属于同一个框的。

1.4 Corner Pooling

这个是文章为了更好的预测角点位置提出的一个新的pooling方法。拿左上角点来说，为了更好的判断featuremap中的某一点是左上角点，它需要以它当前的位置向右水平扫视，和向下竖直扫视来得到一个值（可以认为是左上角点的响应值）。对于一张大小为$H\times W$的特征图，对于特征图上的点(i,j)，corner pooling的计算方式为：
$t_{i,j}=\{\begin{array}{l}max(f_{t_{i,j}},t_{(i+1)j})ifi<H\\ f_{t_{Hj}}otherwise\end{array}$
$l_{i,j}=\{\begin{array}{l}max(f_{t_{i,j}},l_{i(j+1)})ifj<W\\ f_{l_{iW}}otherwise\end{array}$

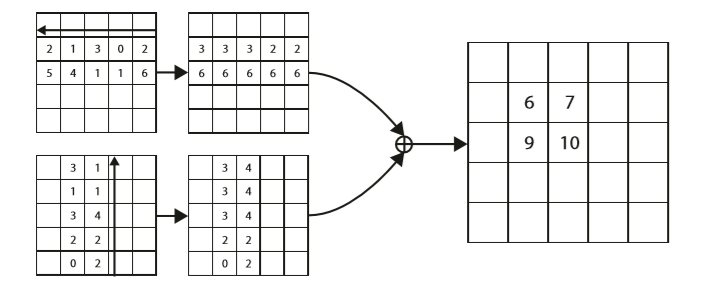

右下角点同理，提取到的两个方向的最大值后相加就是pooling的最终结果。这种pooling方法能够采用动态规划的方式高效的计算，如下图所示

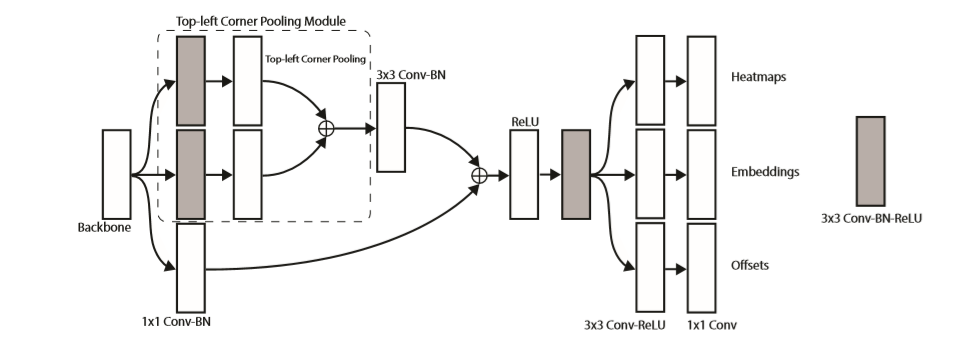

pooling的最终结果会参与到角点的位置估计、角点的偏移量估计、角点的embedding计算中去，如下图所示

二、 loss的计算

本文有几种loss，一个是角点估计的loss，一个是角点偏移位置估计的loss，一个是角点组合估计的loss。下面来单个说明一下。

2.1 角点位置估计的loss计算

角点位置估计的loss计算，该loss是focal loss的变式：
$L_{det}=\frac{-1}{N}{\sum }_{c=1}^C{\sum }_{=1}^H{\sum }_{j=1}^W\{\begin{array}{l}(1-p_{c_{ij}}{)}^{\alpha }log(p_{c_{ij}})if{y}_{c_{i}j}=1\\ (1-y_{c_{ij}}{)}^{\beta }(p_{c_{ij}}{)}^{\alpha }log(1-p_{c_{ij}})otherwise\end{array}$

上式中，N是一张图片中物体的个数，$\alpha$和$\beta$是两个超参数这里分别取为2和4。$p_{c_{ij}}$是在预测map中对于c类物体在坐标(i,j)下的概率值，对应位置的gt为$y_{c_{ij}}$，这里注意的是$y_{c_{ij}}$是根据高斯分布和标定真值求出来用于训练的值，$(1-y_{c_{ij}})$用来作为真值附近的负样本的惩罚项。

2.2 角点位置偏移的loss计算

上面说到由于卷积下采样的操作会产生一定的偏移现象，偏移量用$o_k$表示，偏移量的loss计算采用smooth L1 loss表示:
$L_{off}=\frac{1}{N}{\sum }_{k=1}^{N}SmoothL1Loss(o_k,{\hat{o}}_k)$

其中$o_k$表示真值的偏移，${\hat{o}}_k$表示预测的偏移量。

2.3 角点组合估计的loss

上面提到了角点组合预测用的是embedding值的距离，而embedding值本文用的是1维的，可以认为网络对于每个预测点输出的embedding值是一个值，对于k类物体来说左上角点的embedding值用$e_{t_k}$表示，对于右下角用$e_{b_k}$表示，loss计算如下：
$L_{pull}=\frac{1}{N}{\sum }_{k=1}^N\left[(e_{t_k}-e_k{)}^2+(e_{b_k}-e_k{)}^2\right]$

$L_{push}=\frac{1}{N(N-1)}{\sum }_{k=1}^N{\sum }_{j=1,j\ne k}^{N}max(0,\delta -|e_k-e_j|)$

其中$e_k$表示$e_{t_k}$和$e_{b_k}$的均值，$\delta$本文设置为1.这里一个叫pull loss为了将两个一组的点对中每个点对平均值距离越近，从而loss更小。一个叫push loss，为了将不是一组的点对距离更远从而loss越小

根据上面各个loss，文中总的loss计算为：
$L=L_{det}+\alpha L_{pull}+\beta L_{push}+\gamma L_{off}$
文中，$\alpha$和$\beta$都设为0.1，$\gamma$设为1。

到这里文章原理基本介绍完了，对于一些实验的结果和分析详情可以查看原文。
