PC-DMIS 四面分中坐标建立方法

三个步骤

1、在三坐标测量机上进行三维尺寸测量时，建立坐标系需要分步进行；

2、建立坐标系要按以下三个步骤进行：零件找正，旋转轴和设置原点。

第一步：零件找正

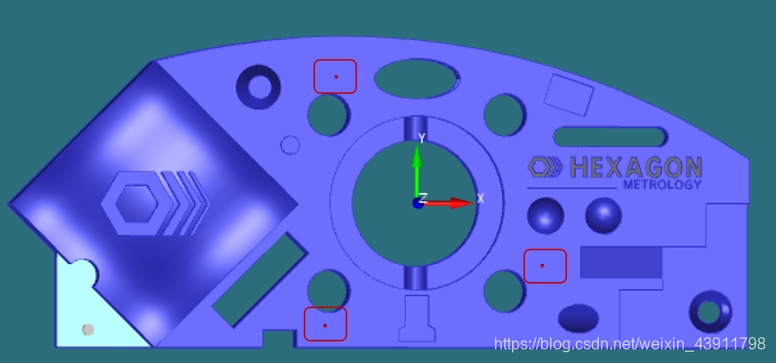

1，在平面上至少取三个点以上，大范围采点，创建平面1，可以用于找正轴平面。一般是Z平面（但要可以是X或Y平面），一般是图纸要求的面，如果没有要求，可以寻找一个比较好的面来找正。

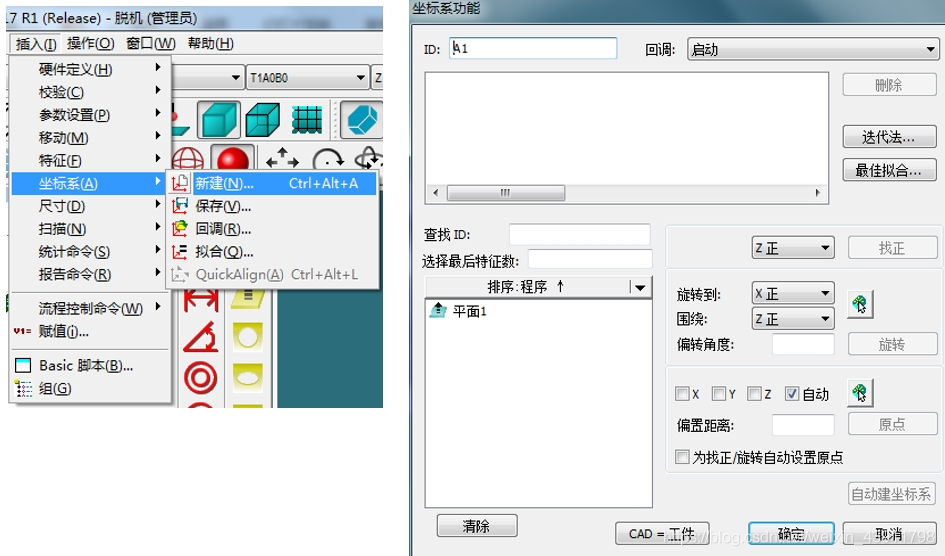

2，然后选择菜单，插入----坐标系----新建（或者按CTRL+ALT+A）打开坐标系对话框

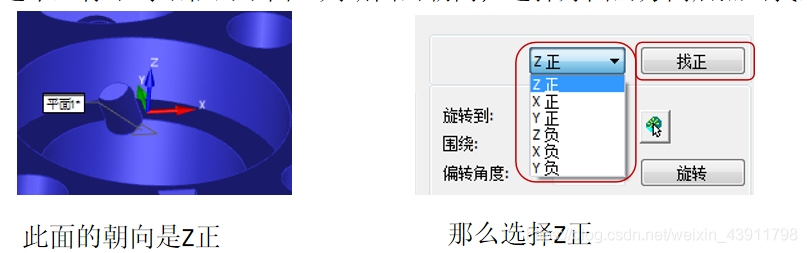

3，选中坐标系对话框的平面，判断面的朝向；选择好面的方向后点击找正。

3，选中坐标系对话框的平面，判断面的朝向；选择好面的方向后点击找正。

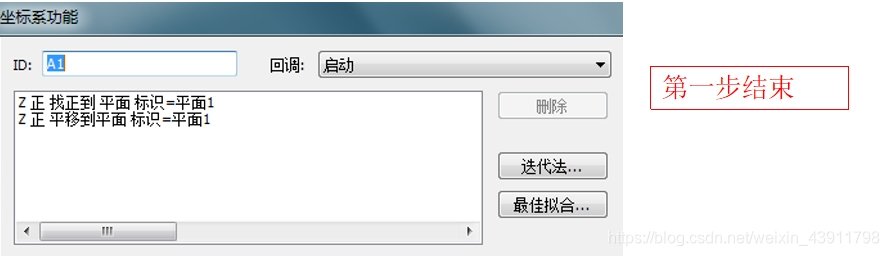

5，确定好Z轴的原点后，点击对话框右下角的确定，先生成A1坐标系，生成A1坐标系后才能继续下一步。

第二步：锁定旋转第二轴

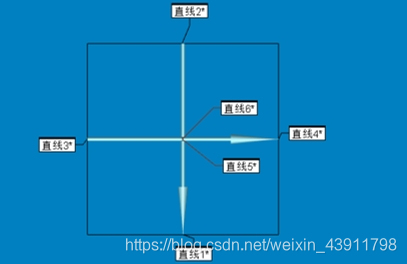

1，在零件的四周取四根线，每两根平行线先构造中分线，再使用两根中分线构造一个相交点。

2，选择菜单----插入----坐标系----新建或者按CTRL+ALT+A打开坐标系对话框

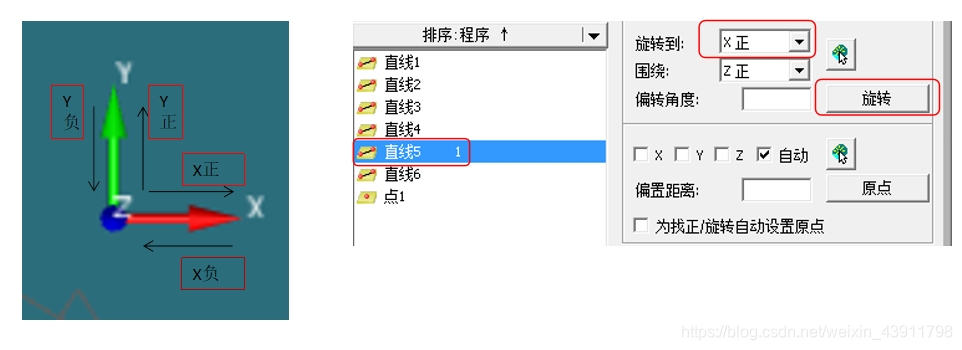

3，选择一根直线（一般选择比较长的中分线），先判断直线的方向（线的方向如下图所示），然后选择线的方向，点击旋转。

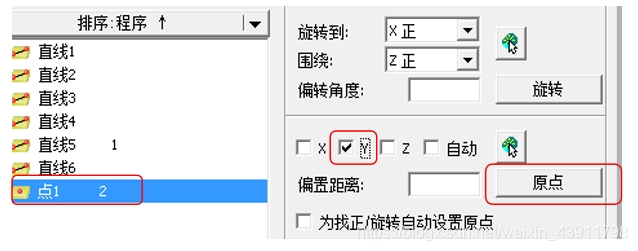

4，选择交点，勾上Y，点击原点。

第三步：原点

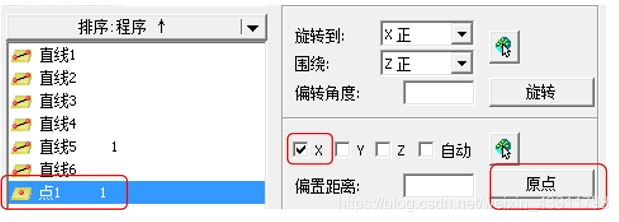

选择原点，勾上X，点击原点，完成后点击坐标系对话框右下角的确定结束四面分中建立坐标系。
