Android drawPath实现QQ拖拽泡泡

2023-10-28 21:10
文章标签 实现 android 拖拽 qq 泡泡 drawpath

本文主要是介绍Android drawPath实现QQ拖拽泡泡，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

这两天学习了使用Path绘制贝塞尔曲线相关，然后自己动手做了一个类似QQ未读消息可拖拽的小气泡，效果图如下：

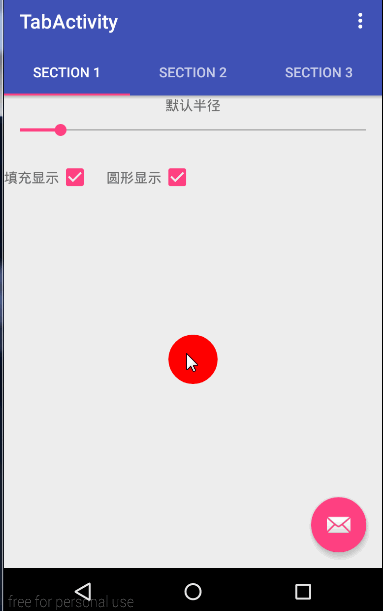

这里写图片描述

接下来一步一步的实现整个过程。

基本原理

其实就是使用Path绘制三点的二次方贝塞尔曲线来完成那个妖娆的曲线的。然后根据触摸点不断绘制对应的圆形，根据距离的改变改变原始固定圆形的半径大小。最后就是松手后返回或者爆裂的实现。

Path介绍：

顾名思义，就是一个路径的意思，Path里面有很多的方法，本次设计主要用到的相关方法有

moveTo() 移动Path到一个指定的点
quadTo() 绘制二次贝塞尔曲线，接收两个点，第一个是控制弧度的点，第二个是终点。
lineTo() 就是连线
close() 闭合Path路径，
reset() 重置Path的相关设置

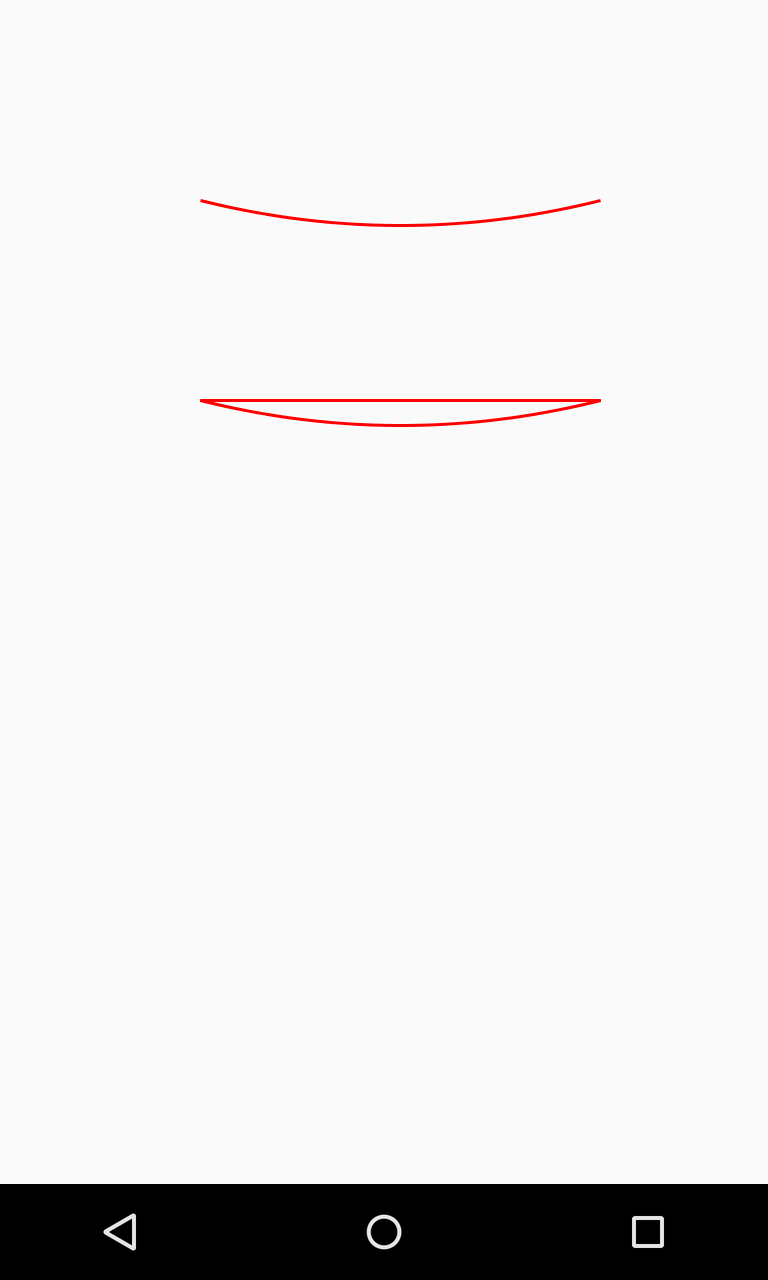

  • Path入门热身：

    path.reset();
path.moveTo(200, 200);
//第一个坐标是对应的控制的坐标，第二个坐标是终点坐标
path.quadTo(400, 250, 600, 200);canvas.drawPath(path, paint);
canvas.translate(0, 200);
//调用close,就会首尾闭合连接
path.close();
canvas.drawPath(path, paint);

    记得不要在onDraw方法中new Path或者 Paint哟！

Path

具体实现拆分：

其实整个过程就是绘制了两个贝塞尔二次曲线的的闭合Path路径，然后在上面添加两个圆形。

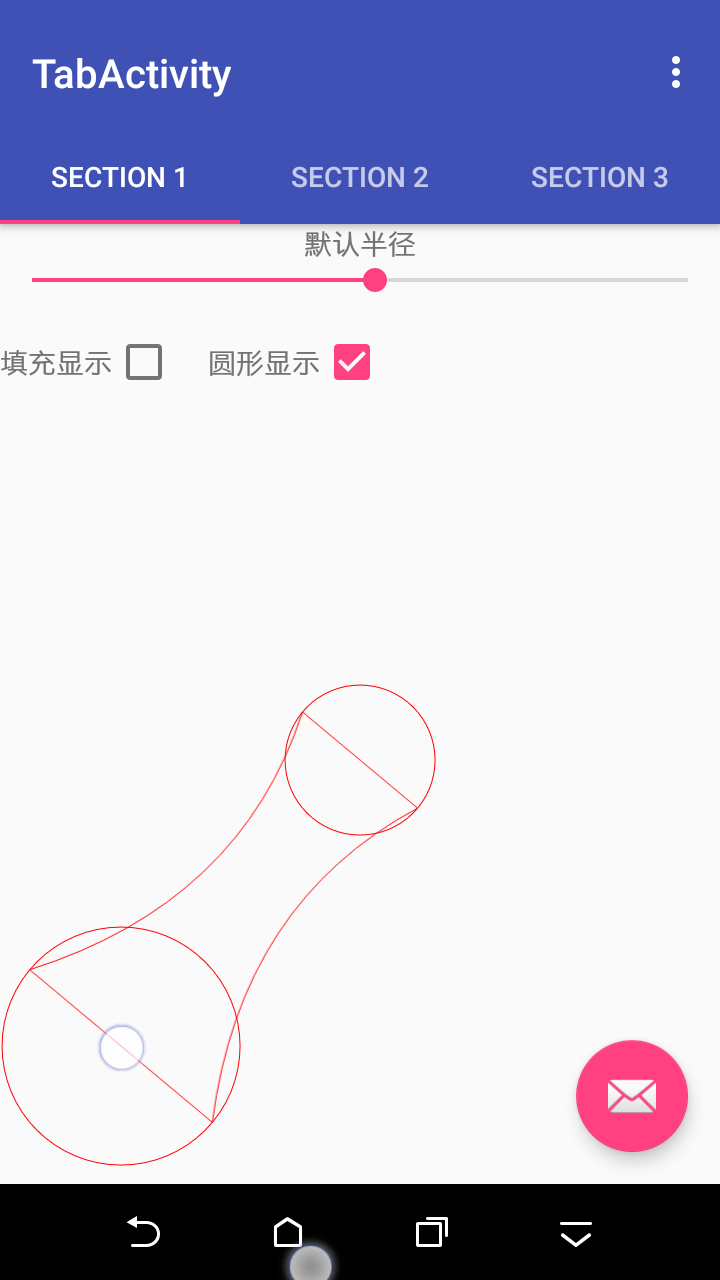

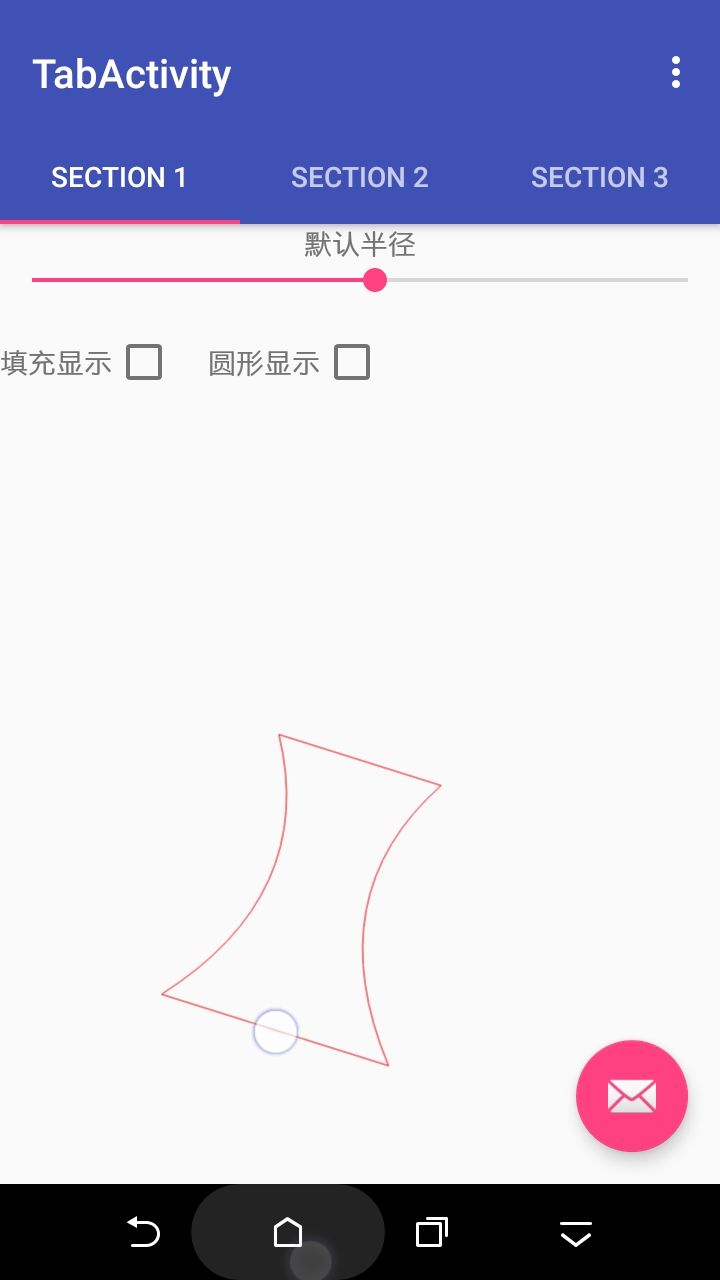

原理图1
原理图2

  • 闭合的Path 路径实现从左上点画二次贝塞尔曲线到左下点，左下点连线到右下点，右下点二次贝塞尔曲线到右上点，最后闭合一下!!

  • 相关坐标的确定
    这是这次里面的难点之一，因为涉及到了数学里面的一个sin,cos,tan等等，我其实也忘完了，然后又脑补了一下，废话不多说，直接上图！！
    旋转过程的角标

为什么自己要亲自去画一下呢，因为画了你才知道，在360旋转的过程中，角标体系是有两套的，如果就使用一套来画的话，就画出现在旋转的过程中曲线重叠在一起的情况！

问题已经抛出来了，接下来直接看看代码实现！

角度确定

根据贴出来的原理图可以知道，我们可以使用起始圆心坐标和拖拽的圆心坐标，根据反正切函数来得到具体的弧度。

int dy = Math.abs(CIRCLEY - startY);
int dx = Math.abs(CIRCLEX - startX);angle = Math.atan(dy * 1.0 / dx);

ok,这里的startX,Y就是移动过程中的坐标。angle就是得到的对应的弧度（角度）。

相关Path绘制

前面已经提到在旋转的过程中有两套坐标体系，一开始我也很纠结这个坐标体系要怎么确定，后面又恍然大悟，其实相当于就是一三象限正比例增长，二四象限，反比例增长。

 flag = (startY - CIRCLEY  ) * (startX- CIRCLEX ) <= 0;//增加一个flag,用于判断使用哪种坐标体系。

最最重要的来了，绘制相关的Path路径！

 path.reset();if (flag) {//第一个点path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));
path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));
path.close();
canvas.drawPath(path, paint);} else {//第一个点path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));path.close();canvas.drawPath(path, paint);}

这里的代码就是把图片上相关的数学公式Java化而已！

到这里，其实主要的工作就完成的差不多了！
接下来，设置paint 为填充的效果,最后再画两个圆

 paint.setStyle(Paint.Style.FILL)canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默认的canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的

就可以绘制出想要的效果了！

这里不得不再说说onTouch的处理！

  case MotionEvent.ACTION_DOWN://有事件先拦截再说！！getParent().requestDisallowInterceptTouchEvent(true);CurrentState = STATE_IDLE;animSetXY.cancel();startX = (int) ev.getX();startY = (int) ev.getRawY();break;

处理一下事件分发的坑！

测量和布局

这样基本过得去了，但是我们的布局什么的还没有处理，math_parent是万万没法使用到具体项目当中去的！
测量的时候，如果发现不是精准模式，那么都手动去计算出需要的宽度和高度。

 @Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {int modeWidth = MeasureSpec.getMode(widthMeasureSpec);int modeHeight = MeasureSpec.getMode(heightMeasureSpec);if (modeWidth == MeasureSpec.UNSPECIFIED || modeWidth == MeasureSpec.AT_MOST) {widthMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_RADIO * 2, MeasureSpec.EXACTLY);}if (modeHeight == MeasureSpec.UNSPECIFIED || modeHeight == MeasureSpec.AT_MOST) {heightMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_RADIO * 2, MeasureSpec.EXACTLY);}super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

然后在布局变化时，获取相关坐标，确定初始圆心坐标：

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {super.onSizeChanged(w, h, oldw, oldh);CIRCLEX = (int) ((w) * 0.5 + 0.5);CIRCLEY = (int) ((h) * 0.5 + 0.5);
}

然后清单文件里面就可以这样配置了：

 <com.lovejjfg.circle.DragBubbleViewandroid:id="@+id/dbv"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_gravity="center"/>

这样之后，又会出现一个问题，那就是wrap_content 之后，这个View能绘制的区域只有自身那么大了，拖拽了都看不见了！这个坑怎么办呢，其实很简单，父布局加上Android:clipChildren="false" 的属性！
这个坑也算是解决了！！

相关状态的确定

我们是不希望它可以无限的拖拽的，就是有一个拖拽的最远距离，还有就是放手后的返回，爆裂。那么对应的，这里需要确定几种状态：

  private final static int STATE_IDLE = 1;//静止的状态private final static int STATE_DRAG_NORMAL = 2;//正在拖拽的状态private final static int STATE_DRAG_BREAK = 3;//断裂后的拖拽状态private final static int STATE_UP_BREAK = 4;//放手后的爆裂的状态private final static int STATE_UP_BACK = 5;//放手后的没有断裂的返回的状态private final static int STATE_UP_DRAG_BREAK_BACK = 6;//拖拽断裂又返回的状态private int CurrentState = STATE_IDLE;private int MIN_RADIO = (int) (ORIGIN_RADIO * 0.4);//最小半径private int MAXDISTANCE = (int) (MIN_RADIO * 13);//最远的拖拽距离

确定好这些之后，在move的时候，就要去做相关判断了：

  case MotionEvent.ACTION_MOVE://移动的时候startX = (int) ev.getX();startY = (int) ev.getY();updatePath();invalidate();break;private void updatePath() {int dy = Math.abs(CIRCLEY - startY);int dx = Math.abs(CIRCLEX - startX);double dis = Math.sqrt(dy * dy + dx * dx);if (dis <= MAXDISTANCE) {//增加的情况，原始半径减小if (CurrentState == STATE_DRAG_BREAK || CurrentState == STATE_UP_DRAG_BREAK_BACK) {CurrentState = STATE_UP_DRAG_BREAK_BACK;} else {CurrentState = STATE_DRAG_NORMAL;}ORIGIN_RADIO = (int) (DEFAULT_RADIO - (dis / MAXDISTANCE) * (DEFAULT_RADIO - MIN_RADIO));Log.e(TAG, "distance: " + (int) ((1 - dis / MAXDISTANCE) * MIN_RADIO));Log.i(TAG, "distance: " + ORIGIN_RADIO);} else {CurrentState = STATE_DRAG_BREAK;}
//        distance = dis;flag = (startY - CIRCLEY) * (startX - CIRCLEX) <= 0;Log.i("TAG", "updatePath: " + flag);angle = Math.atan(dy * 1.0 / dx);
}

updatePath() 的方法之前已经看过部分了，这次的就是完整的。
这里做的事就是根据拖拽的距离更改相关的状态，并根据百分比来修改原始圆形的半径大小。还有就是之前介绍的确定相关的弧度！

最后放手的时候：

   case MotionEvent.ACTION_UP:if (CurrentState == STATE_DRAG_NORMAL) {CurrentState = STATE_UP_BACK;valueX.setIntValues(startX, CIRCLEX);valueY.setIntValues(startY, CIRCLEY);animSetXY.start();} else if (CurrentState == STATE_DRAG_BREAK) {CurrentState = STATE_UP_BREAK;invalidate();} else {CurrentState = STATE_UP_DRAG_BREAK_BACK;valueX.setIntValues(startX, CIRCLEX);valueY.setIntValues(startY, CIRCLEY);animSetXY.start();}break;

自动返回这里使用到的 ValueAnimator，

 animSetXY = new AnimatorSet();valueX = ValueAnimator.ofInt(startX, CIRCLEX);valueY = ValueAnimator.ofInt(startY, CIRCLEY);animSetXY.playTogether(valueX, valueY);valueX.setDuration(500);valueY.setDuration(500);valueX.setInterpolator(new OvershootInterpolator());valueY.setInterpolator(new OvershootInterpolator());valueX.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator animation) {startX = (int) animation.getAnimatedValue();Log.e(TAG, "onAnimationUpdate-startX: " + startX);invalidate();}});valueY.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator animation) {startY = (int) animation.getAnimatedValue();Log.e(TAG, "onAnimationUpdate-startY: " + startY);invalidate();}});

最后在看看完整的onDraw方法吧！

 @Override
protected void onDraw(Canvas canvas) {switch (CurrentState) {case STATE_IDLE://空闲状态，就画默认的圆if (showCircle) {canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默认的}break;case STATE_UP_BACK://执行返回的动画case STATE_DRAG_NORMAL://拖拽状态 画贝塞尔曲线和两个圆path.reset();if (flag) {//第一个点path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));path.close();canvas.drawPath(path, paint);} else {//第一个点path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));path.close();canvas.drawPath(path, paint);}if (showCircle) {canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默认的canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的}break;case STATE_DRAG_BREAK://拖拽到了上限，画拖拽的圆:case STATE_UP_DRAG_BREAK_BACK:if (showCircle) {canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的}break;case STATE_UP_BREAK://画出爆裂的效果canvas.drawCircle(startX - 25, startY - 25, 10, circlePaint);canvas.drawCircle(startX + 25, startY + 25, 10, circlePaint);canvas.drawCircle(startX, startY - 25, 10, circlePaint);canvas.drawCircle(startX, startY, 18, circlePaint);canvas.drawCircle(startX - 25, startY, 10, circlePaint);break;}}

到这里，成品就出来了！！

总结：

1、确定默认圆形的坐标；
2、根据move的情况，实时获取最新的坐标，根据移动的距离（确定出角度），更新相关的状态，画出相关的Path路径。超出上限，不再画Path路径。
3、松手时，根据相关的状态，要么带Path路径执行动画返回，要么不带Path路径直接返回，要么直接爆裂！

相关源码请移步Github，喜欢就请粉一个吧，有问题欢迎留言或者issue。。

这篇关于Android drawPath实现QQ拖拽泡泡的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
