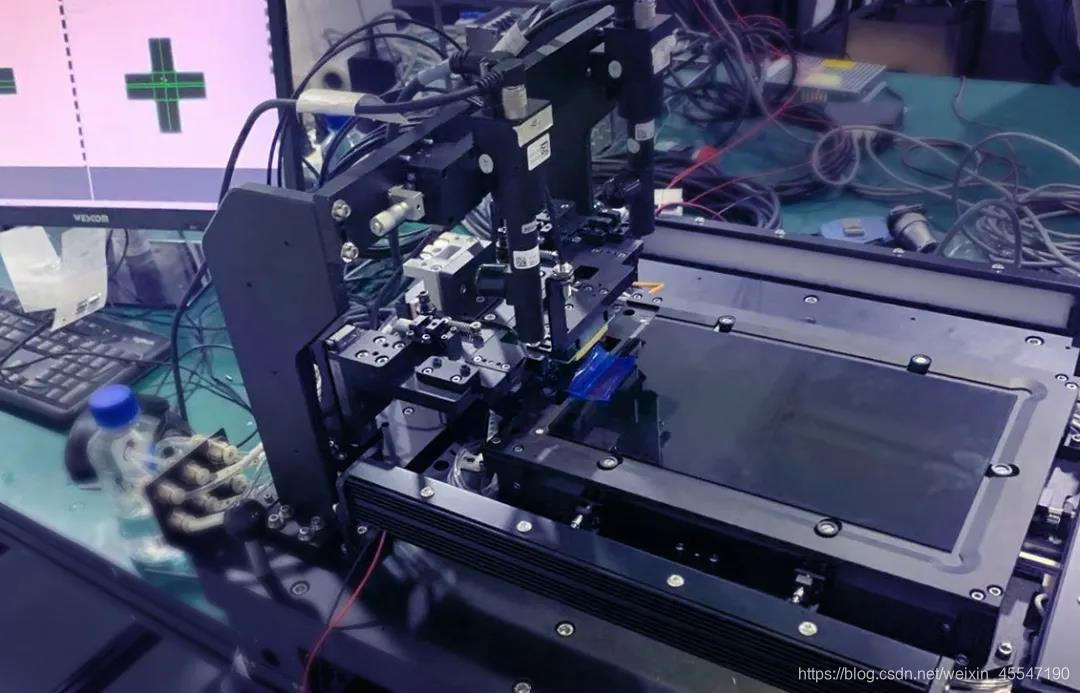

在企业经营生产中如何高标准规模化生产，是每个制造型企业必须要解决的问题。自动化生产通常包括视觉系统和机械执行两部分，在高精度视觉对位系统中，UVW对位平台是比较常用的一种机械执行机构。UVW对位平台，又称XXY、XYR 对位平台，属于三轴并联运动机构。UVW平台可以实现以平面上任意一点为中心，进行旋转运动的装置，并可沿着任意的方向平移。目前被广泛用于曝光机、邦定机、光罩印刷机、WAFER 对位、零件安装、PCB 钻孔机、LCD 点灯特性检查、切割机、贴片机（LCD/FPC）、网版印刷机等场合。
适配UVW平台的视觉系统选择方面，维视智造的VisionBank SVS智能视觉系统是一个不错的选择。

UVW平台和VisionBank SVS智能视觉系统对接在一起，可以很快完成高精度的纠偏工作。

VisionBank SVS智能视觉系统特点

多相机搭配应用实现大产品高精度，并且重复定位精度高。

多相机搭配应用可兼容大小产品定位检测，根据检测要求可搭配1~8相机。

VisionBank SVS工具库能够满足各种视觉需求，如物品的定位、检测、识别、测量等。

全面兼容主流机器人，以及各类PLC控制系统实现无缝对接

各工具之间的拖放可实现快速的数值、结果和图像链接。

工具组可重复使用的并缩短应用开发的时间。

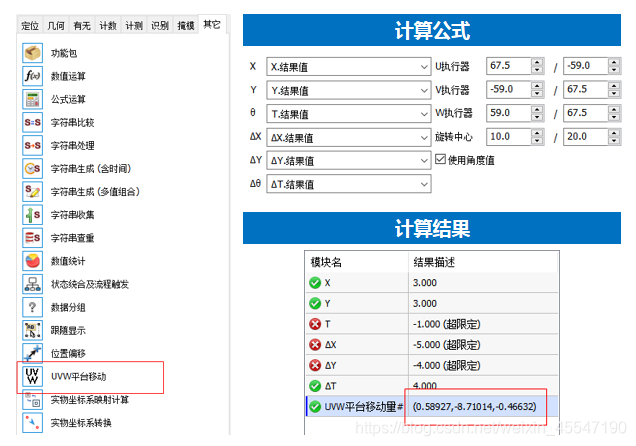

VisionBank SVS UVW平台移动量计算工具
在使用时通过【UVW平台移动】工具直接把产品X、Y、θ偏移量换算成UVW平台各轴电机的移动量。

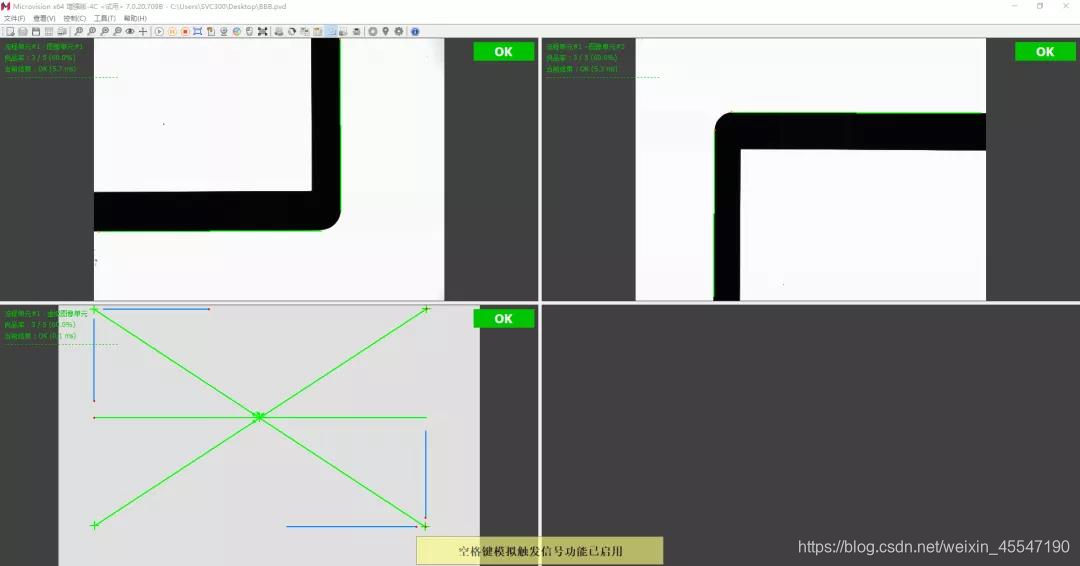

VisionBank SVS多相机应用定位
在常见的大尺寸产品高精度要求的对位项目中，主要采用多相机定位方式，常见的有两相机定位、三相机定位、四相机定位等，在玻璃、液晶贴合，AFC、FPC的贴合，太阳能电池片印刷前定位，印刷电路板框架对位等。

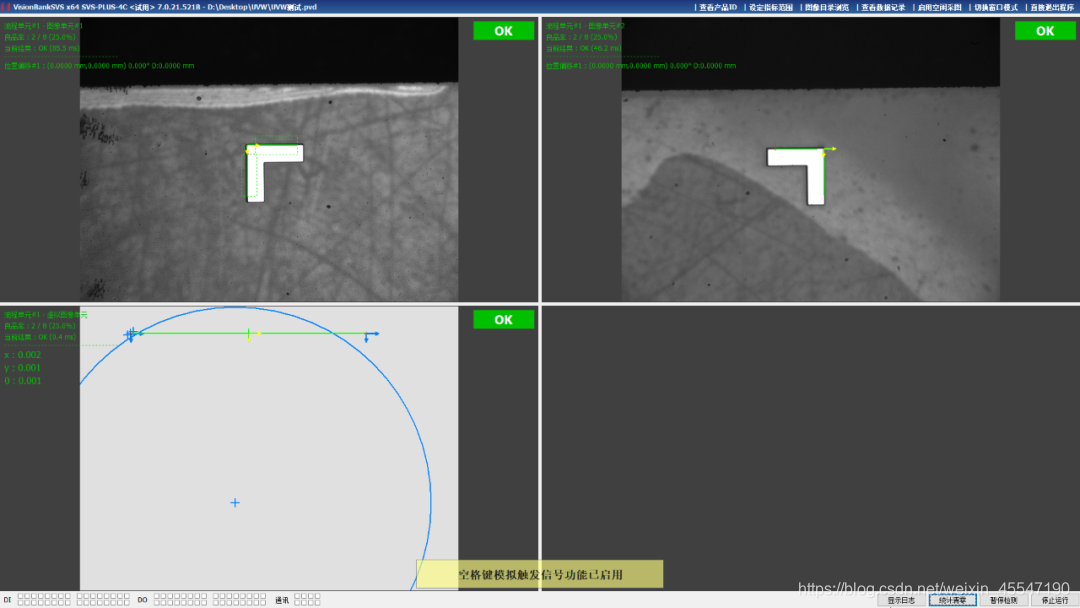

VisionBank SVS智能视觉系统针对多相机应用开发了【虚拟图像单元】，多相机几何元素通过位置标定转换到虚拟图像中的形成统一坐标系，在【虚拟图像单元】计算产品中心点、产品偏移量、多相机全局计算等内容。

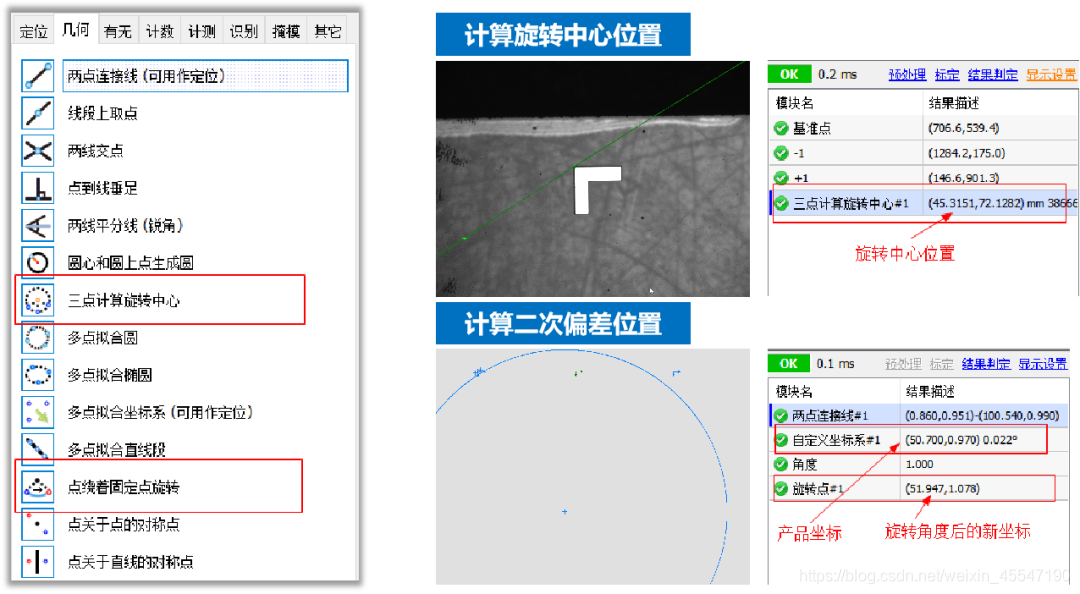

VisionBank SVS针对定位开发的辅助工具
产品中心与平台旋转中心不同轴，通过【三点计算旋转中心】工具计算两者的相对位置。
产品中心与平台旋转中心不同轴，校准角度偏移量时会造成X、Y位置的二次偏差；原来的校准方式是：第一次拍照补偿角度，第二次拍照补偿X、Y位置；现在可通过【点绕着固定点旋转】工具计算校准角度后新的X、Y坐标位置，只需一次检测就能补偿到位。

UVW平台应用案例

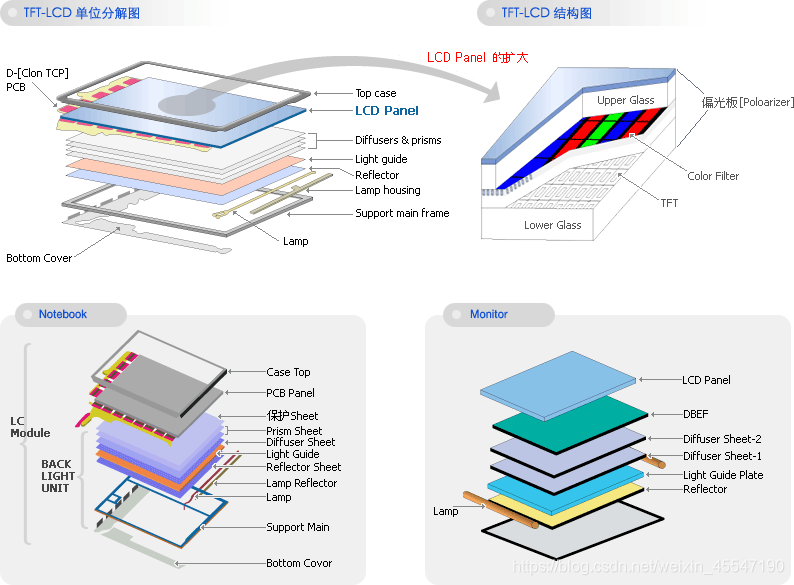

1.手机，平板触摸屏等智能电子产品的LCD屏生产和安装工序中的模组贴合操作。比如保护膜、偏光片、触摸模组、背胶、玻璃基板、FPC贴合应用。

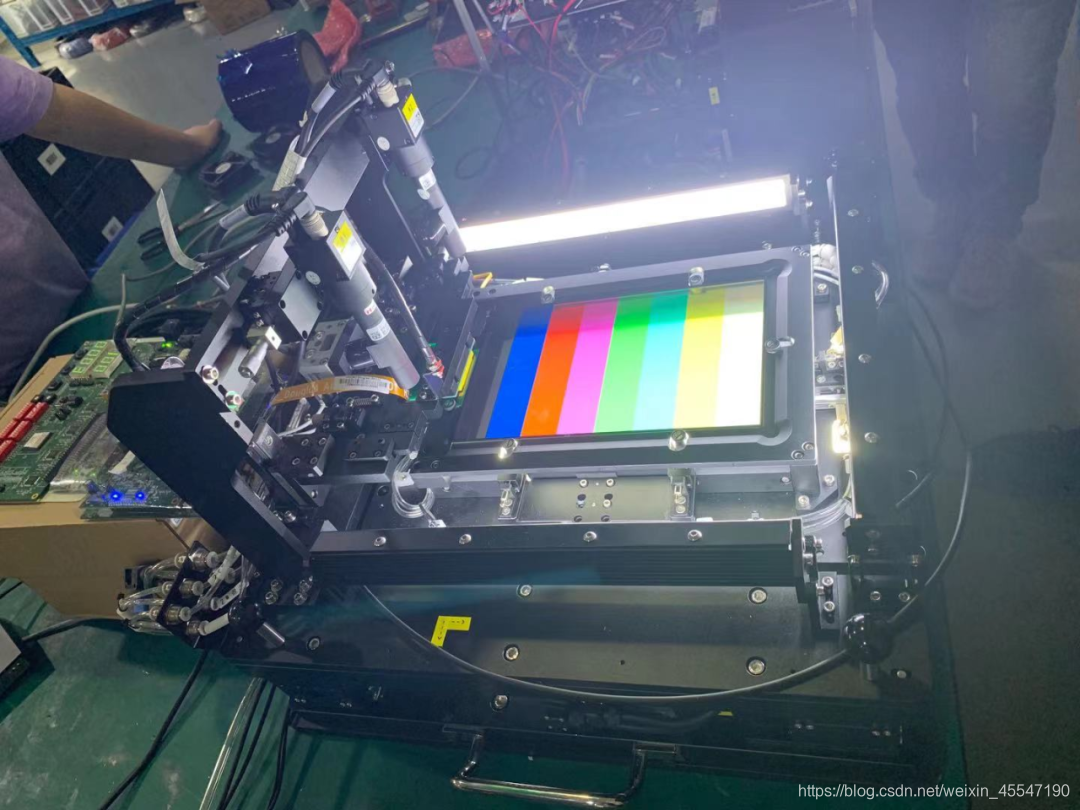

2.显示屏点灯缺陷检测（液晶、等离子、有机EL等）

3.TFT-LCD/OLED玻璃基板，CF玻璃基板CELL液晶面板的玻璃切割。

维视智造是全球专业的人工智能与机器视觉解决方案供应商。面向制造业企业及行业系统集成商提供机器视觉系统整体解决方案。维视智造将在后续文章中持续展示一系列有助于智能制造行业的最新技术、解决方案和应用案例。
