干货 | Trip.com 智能自动化探索测试

作者简介



祥星，携程Android开发工程师，对Android自动化测试有深入的研究。

一、简介

快速的业务迭代要求快速的App发版节奏，随之而来的是质量保障压力的增大。而增大自动化程度，提升QA效率就是一种非常重要的手段，以适应快速发版的要求。

自动化探索是一种模拟用户行为，不停地在页面上点击、滑动、输入，以期望进入更多页面的一种软件测试方法。这种方法的核心在于能自动化地覆盖到常规case之外的路径，发现预期之外的问题，是众多QA手段中的一环。大家比较熟悉的Monkey是最典型的自动化探索工具，它像猴子一样在屏幕上快速地点击。Monkey的测试思路非常简单：每次从当前页面随机选择一个点(x,y)触发，这一过程一直持续直到结束。

一种典型的应用场景就是通过自动化探索跑到一些corner cases，提前发现App Crash，以降低Crash率。这种场景下对于自动化探索的核心要求就在于所能触达的页面，更进一步地是所能覆盖的软件执行路径。但 Monkey 的问题在于，屏幕上大部分区域都不可点击，其触发的大部分事件都无效，又因为是纯随机触发，事件存在大量冗余。这就导致Monkey的探索效率不高。

因此，我们提出IAET（Intelligence Android Exploration Tool）的智能自动化探索工具，一个能有效检测当前页面元素，智能化展开探索的自动化工具，以尽可能触达更多页面和软件执行路径。

本文主要内容包括：第二章UI驱动，介绍有效元素检测；第三、四章介绍探索算法及优化后的探索算法；第五章介绍工具实现；第六章介绍探索成果；第七章介绍对比实验；第八章总结。

二、UI驱动

2.1 UiAutomator简介

Uiautomator是谷歌推出的UI自动化测试框架，用于模拟点击每个控件元素，并确认输出的结果是否符合预期。UIAUtomator除了根据resource-id、content-desc、text来查找元素之外，还提供了获取页面上所有可点击元素的能力。

2.2 利用UIAutomator查找所有可点击元素

UiAutomator提供的 UiAutomation#getRootInActiveWindow() API能够获取页面上所有元素，效果等同于uiautomatorviewer查看到的页面布局树上的属性。

下面举例如何通过AccessibilityNodeInfo获取当前页面所有点击元素：

// 递归获取当前节点所有可点击的子节点
public static void getCurrentAllClickViews(AccessibilityNodeInfo nodeInfo, List<AccessibilityNodeInfo> list) {if (nodeInfo == null)return;if (isVisible(nodeInfo)) {if (nodeInfo.isClickable() && notEditText(nodeInfo)) {list.add(nodeInfo);}if (nodeInfo.getChildCount() != 0) {for (int i = 0; i < nodeInfo.getChildCount(); i++) {getCurrentAllClickViews(nodeInfo.getChild(i), list);}}}
}

通过上面的方法就能获取一个页面所有可点击的元素。

2.3 运行

我们使用 app_process 运行UIAutomator[1][2]。首先编写一个可以连接UIAutomator的JAVA程序，然后再将JAVA程序push到手机设备中，最后使用app_process启动JAVA进程，与UIAutomator建立桥梁。

使用方式如下：

第一步，创建UIAutomaion桥接类。

public class UiTestAutomationBridge {public void connect() {...mUiAutomation = new UiAutomation(mHandlerThread.getLooper(), new UiAutomationConnection());mUiAutomation.connect();...mUiAutomation.setServiceInfo(info);}public AccessibilityNodeInfo getRootInActiveWindow() {return mUiAutomation.getRootInActiveWindow();}
}

第二步 创建一个Main函数调用connect方法，获取RootNode。

public static void main(String[] args) {UiTestAutomationBridge.getInstance().connect();AccessibilityNodeInfo rootNode = UiTestAutomationBridge.getInstance().getRootInActiveWindow();
}

第三步将JAVA文件打成jar包，使用app_process运行jar包。

adb shell CLASSPATH='/data/local/tmp/iAET.jar' '/system/bin/app_process' '/data/local/tmp/iAET.jar' com.testing.Main

具体如何使用app_process运行JAVA程序，见参考文献[2]

三、探索算法1.0

3.1 App模型图

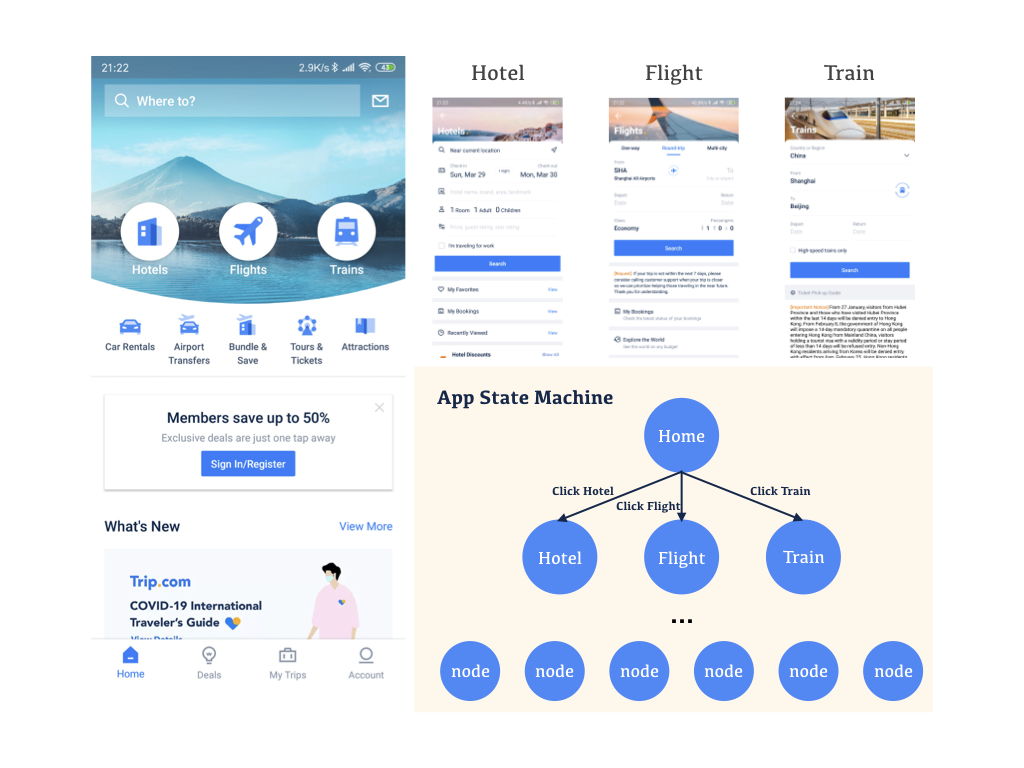

在理想的模型中，一个无页面状态的App模型，可以刻画成一幅模型图，其中节点代表页面，边代表事件。

以Trip.com首页为例，首页点击机票、酒店和火车按钮分别跳转到机票首页、酒店首页和火车首页。机票、酒店和火车又有自的跳转页面，这一过程一直持续，直到页面无事件为止。

研究App的遍历问题本质上就转化成研究图的遍历问题，因此我们借鉴图的深度遍历算法制定探索策略。策略如下：

• 页面事件随机触发，触发过的事件不再触发

• 若跳转到新页面，则优先触发新页面探索

• 新页面事件触发完毕返回上一个页面

• 新页面事件未触发完毕返回上一个页面，则重新回到新页面。

第四条避免随机点到返回按钮的问题。

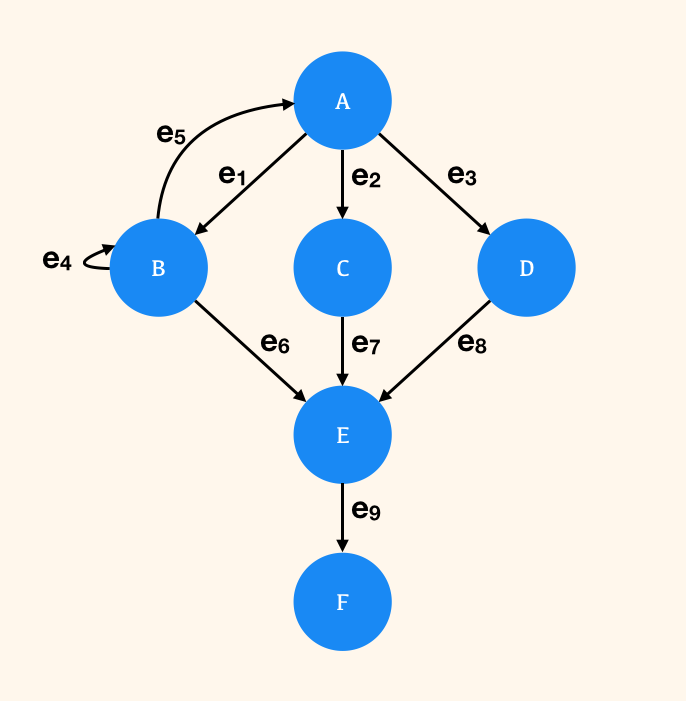

以下面模型图为例，我们介绍App的探索过程。

• 以A节点作为初始节点，从A节点的事件集合随机选择{e1, e2, e3}一个事件e1

• 进入B页面。遵循规则1，以B节点作为当前节点，随机从{e4, e5, e6}选择事件e4

• 停留B页面。遵循规则2，去掉e4事件，随机从{e5, e6}选择事件e5

• 返回A页面。遵循规则1，B页面优先于A页面触发，重新回到B。

• 遵循规则2，选择触发最后的e6事件

• 进入E页面。E页面触发事件e9

• 进入F页面。遵循规则3，返回上一个E；遵循规则3，返回B；遵循规则3，返回A。

• 至此页面B、E、F探索完毕。

流程简化为：

pb是 press back的缩写。

3.2 算法

算法的整体思想是采用递归的方式不断地在新状态下执行探索，直到探索完成。

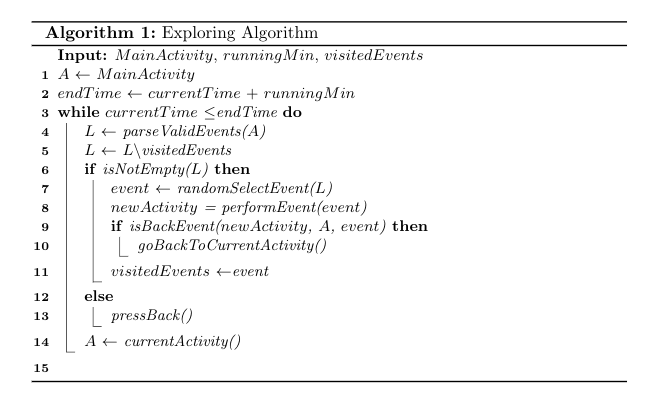

算法说明：

• 算法输入是App的首页MainActivity，执行时间runningMin和一个访问过的事件集合visitedEvent

• 第1行：MainActivity 作为当前页面S

• 第2~3行：运行时间大于执行时间结束运行。

• 第4行：获取当前页面下所有有效的事件集合L

• 第5行：有效事件集合L减去访问事件集合visitedEvents得到剩余待触发事件集合L

• 第6行：若集合L为空，则跳转至第9行，否则执行第七行

• 第7~8行：从L随机选择一个事件触发，并记录触发后的新页面记做newState

• 第9行：根据新页面newState和旧页面S判断是否是返回事件，若是，则从上一个页面重新回到当前页面即第10行

• 第11行：将事件event加入访问事件集合visitedEvents

• 第14行：当前Activity页面作为当前页面S，重复3。

四、探索算法2.0

第三章提到的App模型是一种理想的模型，一种无状态的模型。事实上，App经常出现一个页面多种状态的问题。

4.1 App状态

在3.1节我们提到App的模型图是由页面和事件构成，节点代表页面，边代表事件。实际上，我们发现一个页面可能具有多种不同的状态。下面以Trip.com的机票搜索为例来举例。

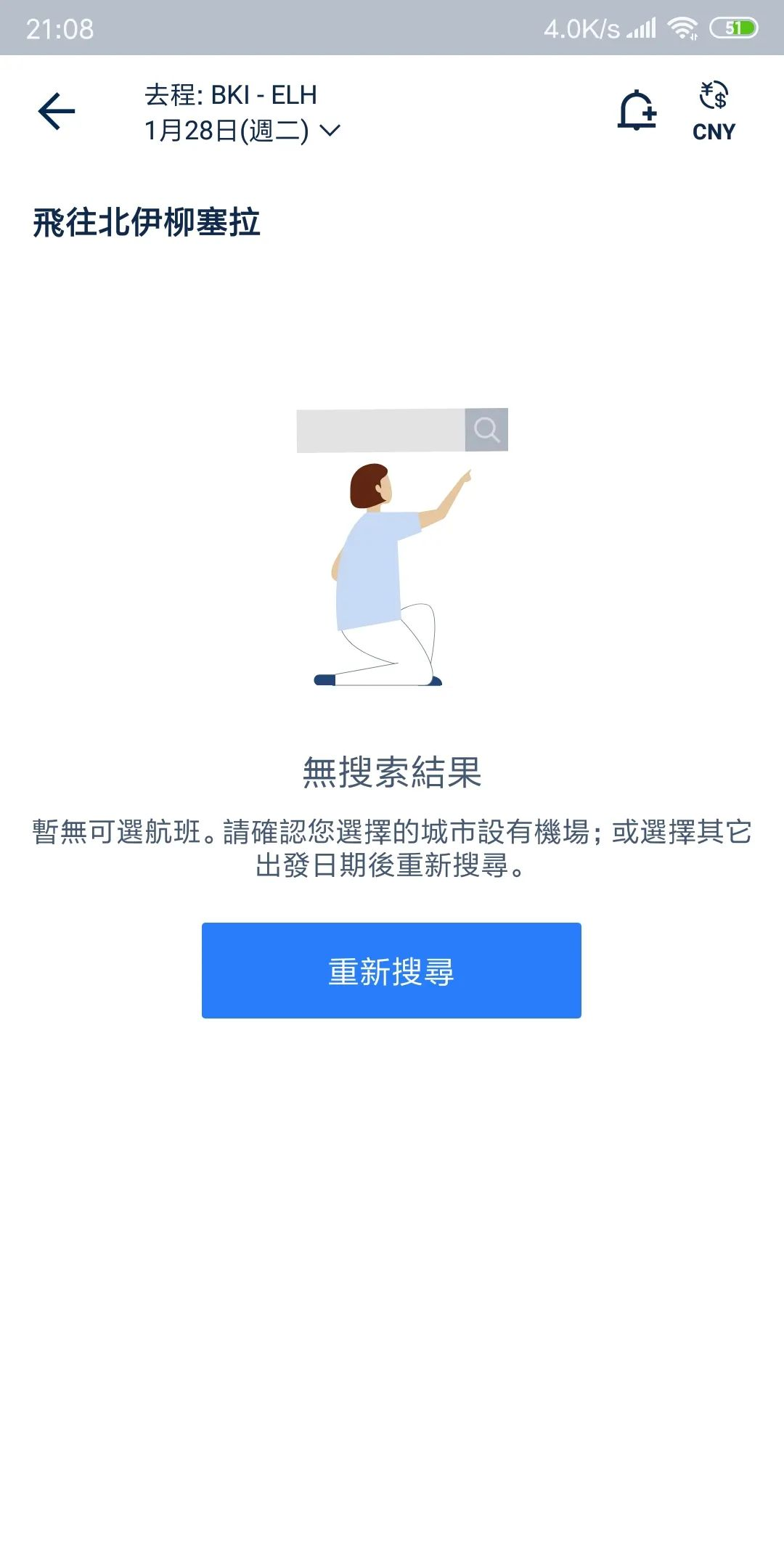

Trip.com机票不同搜索结果

上图是Trip.com搜索不同目的机票的搜索结果。搜索热门城市香港到北京的机票，有数十趟航班，而搜索冷门城市马来西亚的BKI（亚庇国际机场）到巴哈马的ELH（北伊柳塞拉）的机票，却没有一趟航班。同一个搜索页面，搜索的输入不同，展示的结果不同。

App模型图无法表示具有状态的模型图，因此我们引入页面状态。

页面元素

引入页面状态之前，我们先定义页面元素。

页面元素是指页面上的一个个View组件，Android一般用resource-id 或者 content-desc表示。然而一个页面元素的resource-id可能相同（如列表），所以我们必须用一个能够唯一表示页面元素的方式。

我们想到了用xpath[3]来表示页面元素。

参考维基百科上xpath的定义：/A/B/C[1]/D[resource-id='value'] C节点必须是B的子节点（B/C），同时B节点必须是A的子节点（A/B），而A是这个XML文档的根节点。而D节点是C节点的第二个元素(C[1])，D节点的属性resource-id为value，[1]是称为节点的下标。

xpath是一种结合父元素、元素类型、元素id以及元素坐标的表示方法，能够精准定位一个元素。

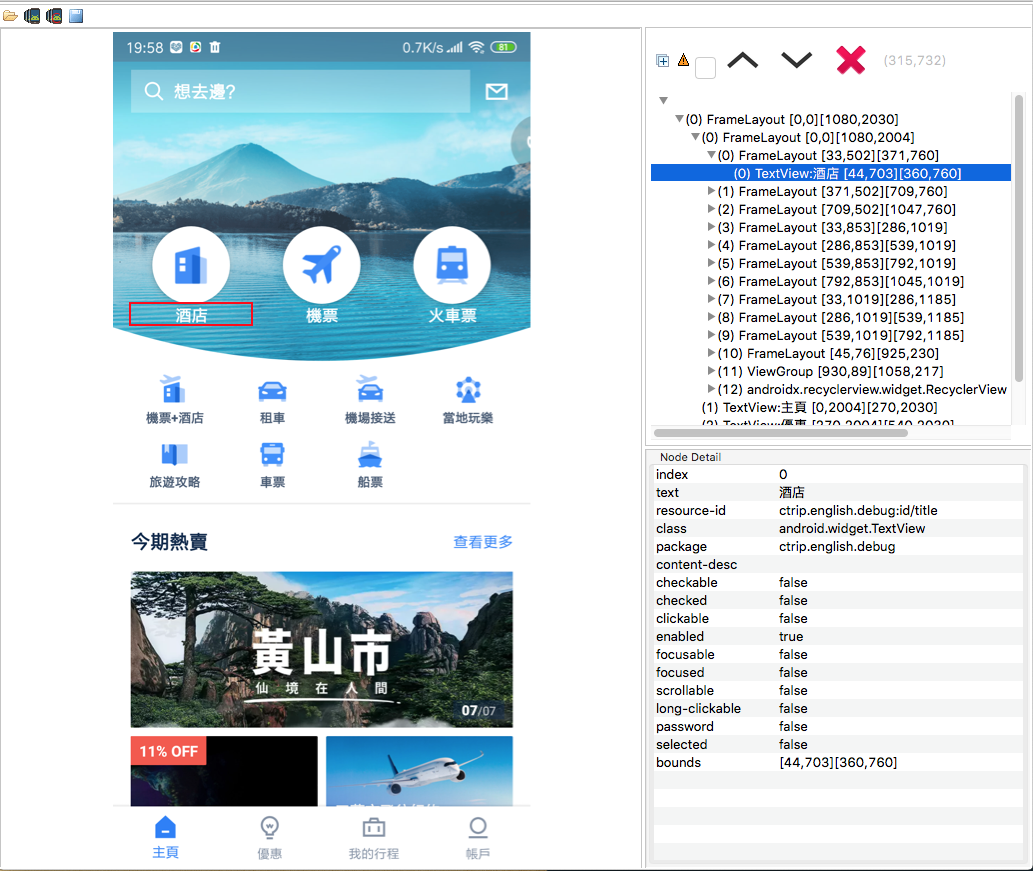

酒店按钮的xpath是：

//FrameLayout[0]/FrameLayout[0]/FrameLayout[0]/TextView[@resouece-id="ctrip.english.debug:id/title"]

页面状态

页面状态是指页面所处的状态，我们用页面名称(Am)+所有页面元素(Xi)的集合来表示：

不同的搜索结果页，页面名称虽然相同，但页面元素完全不同。因此用页面状态可以区分不同的搜索场景。

页面事件

引入页面状态后，一个事件用三元组来表示E_i = <Am, Xi, An>，表示页面Am触发事件Xi进入An页面，其中Am称为源页面，An称为目标页面。

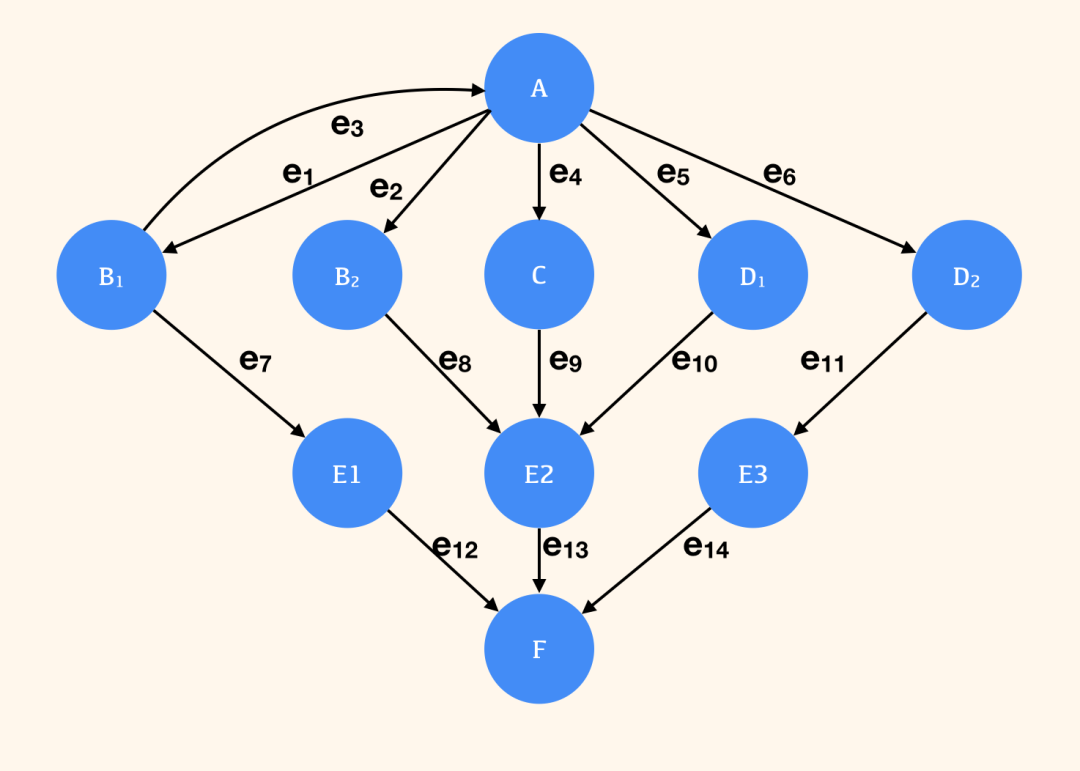

App状态模型图

引入App状态后，App模型图转变成App状态模型图。其中节点代表App的状态，边代表事件。

App状态模型图能够精准表示：在一个页面状态下触发某个事件，进入新的页面状态。

4.2 算法优化--相似元素

在介绍App状态模型图探索算法前，我们先小小优化第三章的算法。在第三章我们提出新页面事件触发完毕返回上一个页面。

这一条值得讨论。

在第三章，我们页面事件触发完毕的条件是所有事件都触发一遍。事实上真的如此吗？

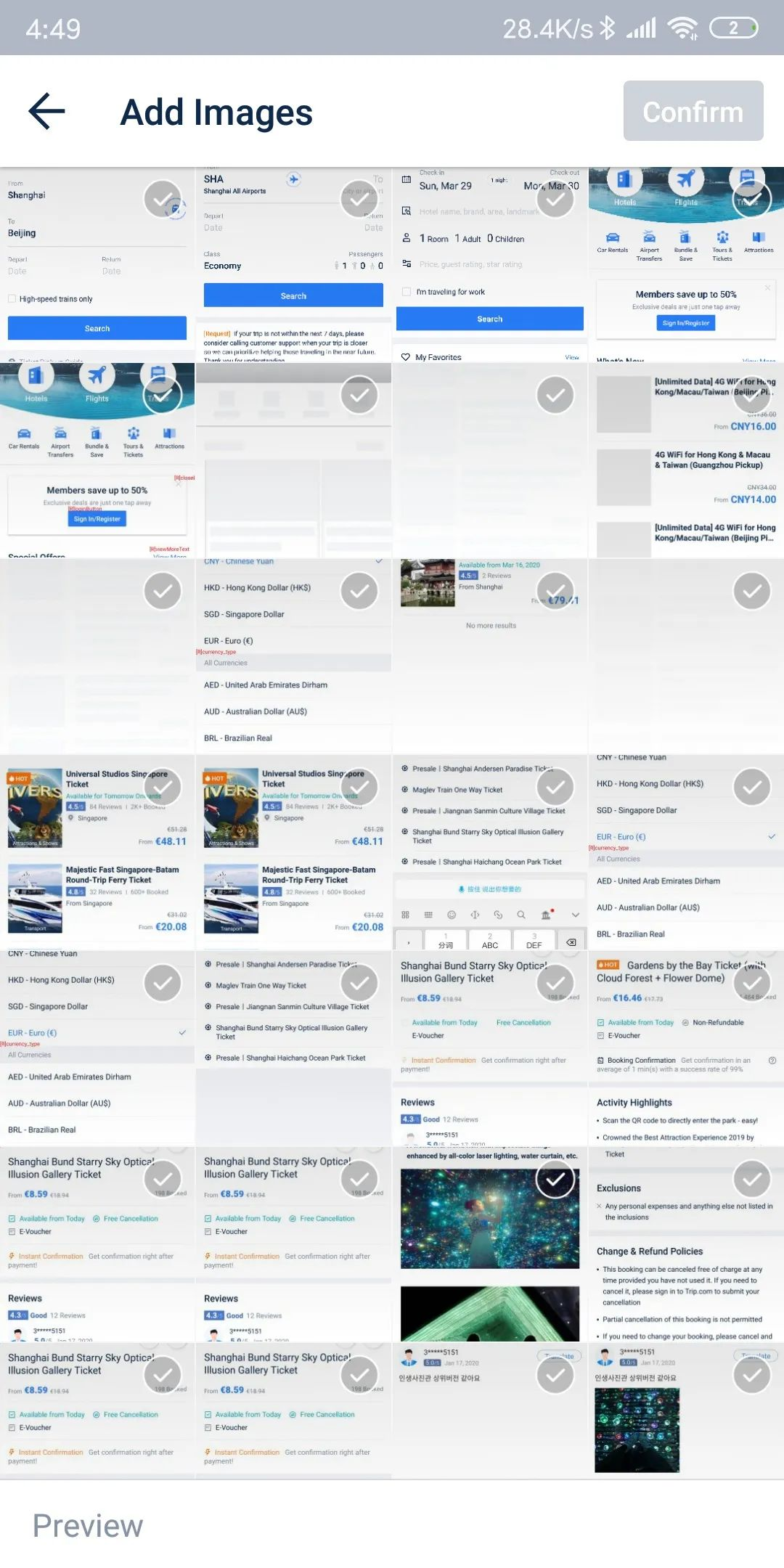

以相册页面为例，相册页面事件数非常多，但所有事件对应一个功能（勾选）。如果用第三章的算法，随机从n张照片选择一张，直到所有照片都选择一遍，将耗费很长的测试时间。

人工测试遇到这种情况，一般采用取样+相似的思想：随机选择几个事件，测试OK。其他事件与样本事件相似，测试通过。

同样地，我们工具也引入取样+相似事件的概念。

事件相似定义

元素相似

当两个元素X_i和X_j除了下标外，其他内容完全相同，称为相似元素，记做Xi≈Xj。元素相似潜在含义是布局树中相同层级的元素可能存在相似的行为。

状态相似

当两个页面状态Si和Sj 页面名称相同，页面元素都相似时，称为相似状态，记做Si≈Sj。状态相似的潜在含义是同一个页面状态相同，其行为可能相似。

事件相似

当两个事件Ei = <Sm, Xi, Sn> 和Ej = <S'm, Xj, S'n>，具有以下特征时：

• Sm≈S'm

• Xi≈Xj

• Sn≈S'n

这两个事件相似。事件相似的潜在含义是这两个事件完全具有相同的行为。

相似事件处理

一开始页面的相似事件是空集，随着事件的发生，具有相同行为的事件不断增多。当相似事件集合超过阈值时，我们认为剩余的相似元素全部相似，相似事件不再触发。

相似元素的目的是减少功能相似事件的重复触发的时间，探索更多的功能。

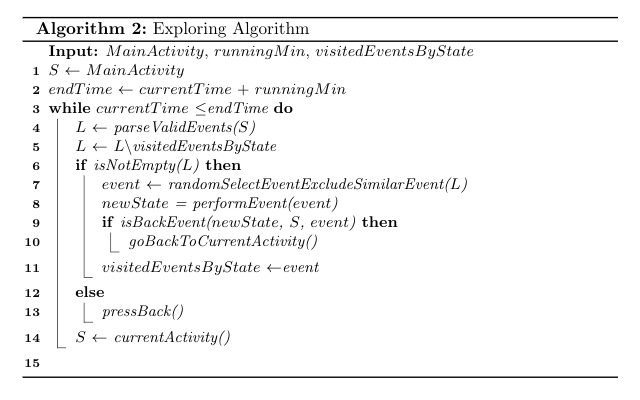

4.3 App状态模型探索算法

虽然App模型由页面模型改成状态模型，但本质仍然是是图的遍历问题，所以只要稍作修改即可得出App状态模型探索算法。

执行同上，不再赘述。

五、工具实现

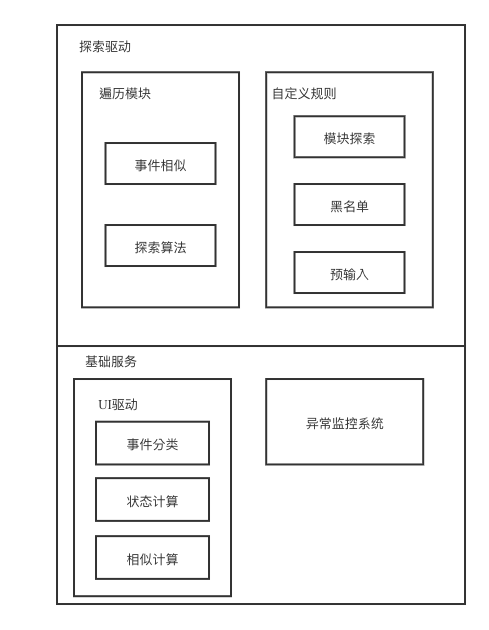

由IAET基础服务和探索驱动两大模块组成。

基础服务模块

基础服务模块在保证保证探索正常运行的基础上，承担UI驱动的能力，主要由UI驱动和异常监控系统两部分组成。

UI驱动模块主要提供UI的检测和驱动、区分事件类型、计算页面状态和计算相似事件等能力。

异常监控系统主要保证App探索期间发生crash的情况下能够继续运行。

探索驱动

探索驱动主要将探索算法应用于实践，并结合一系列自定义规则来对App进行定制化的探索。

自定义规则

实际探索我们往往遇到各式各样定制化的需求，例如输入用户名和密码、不能进入某些页面、只想探索某几个页面。探索算法无法满足这类要求的，只能靠自定义规则来完成。

这些规则包括：预输入模块、黑名单模块、模块探索等等。

下面以预输入模块为例：

iaet-preinput.json

{"data": [{"activity": "activityname","list": [{"contentDesc": "contentdesc","resourceId": "resourceid","text": "value"},{"contentDesc": "contentdesc","resourceId": "resourceid","text": "value"},]},]
}

预输入模块解决在哪个页面向哪些元素写入什么内容的问题，主要解决登陆注册、用户输入页面的问题。

如 iaet-preinput.json 文件所示，你可以在某个页面，向 contentDesc或者resourceid 为 XXX 的元素写入YYY值，解决那些因输入校验而阻碍探索问题。

六、探索成果

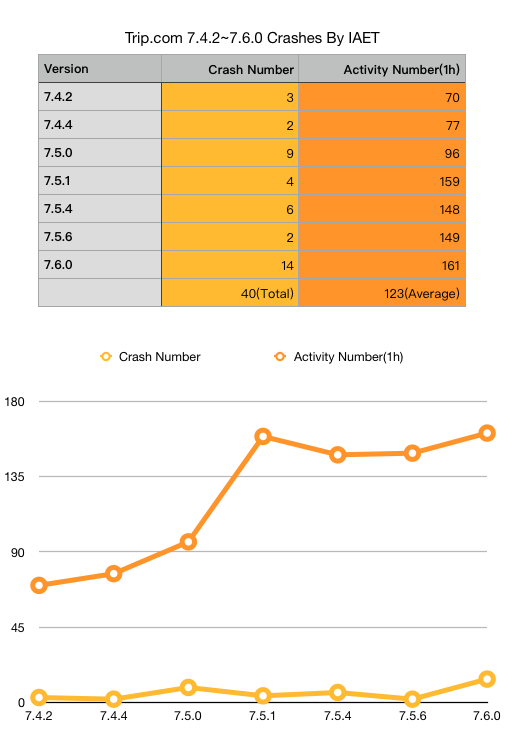

上图是Trip.com最近7个版本，IAET在发版前发现的Crash数和每次达到的页面数。CrashNumber列是发现的Crash数，ActivityNumber列是1h运行达到的页面数。

Q：为什么表格中7.5.0前后Activity Number发生两次跃迁？

7.5.0前没有相似策略，经常停留在长列表页面。7.5.0引入相似元素策略后，解决长列表问题，增加了其他页面探索的机会。

7.5.1前RN页面作为单个页面统计，7.5.1统计一个个RN具体页面的名称。

Q：如果增加探索时间，Activity Number还会增加吗？

目前测试的瓶颈在于订单页面。因为大部分没被探索的页面都是支付订单相关页面，线上包很难通过正常途径进入。除去支付订单页面，目前的页面覆盖率在80%以上。

七、对比实验

此外，我们还选择16个国内主流App作为实验对象，以APE[1]作对比工具，运行1h，以Activity覆盖率作为衡量标准展开对比实验。

实验分析

我们选择近年来学术界最新的开源、效果好的自动化测试工具APE作为对比工具。

实验的所有benchmark均是国内主流App，涵盖衣、食、住、行、教育、娱乐、新闻、运动、知识付费等各个类别，App下载量均超1亿。

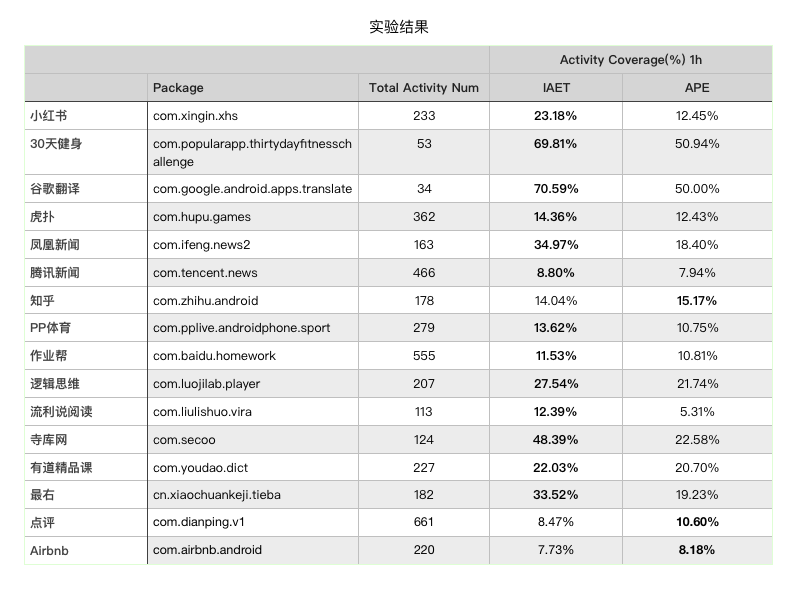

最后两列是本次实验IAET和APE的实验结果，IAET在大部分App上所达到的Activity覆盖率比APE高，且有几个大幅高于APE，证明我们工具的优势。

八、总结

自动化探索提供的其实是一种基础服务能力，为性能测试、Crash检测或者页面内容检测等不同的测试目的提供测试基础。

此外，自动化探索还可以在弱网、无网和低内存等极端场景下的进行测试，以验证App的健壮性和稳定性。

参考文献

[1] T. Gu et al., "Practical GUI Testing of Android Applications Via Model Abstraction and Refinement," 2019 IEEE/ACM 41st International Conference on Software Engineering (ICSE), Montreal, QC, Canada, 2019, pp. 269-280.

[2]Android上app_process启动java进程， https://blog.csdn.net/u010651541/article/details/53163542

[3] xpath，https://zh.wikipedia.org/wiki/XPath
