Spring Cloud Resilience4j 断路器

学习在 Spring Cloud 中使用 Resilience4j 实现断路器，包括断路器 CircuitBreaker 、限流 RateLimiter 、请求重试 Retry 等功能。

1 概述

Resilience4j 是 Spring Cloud Greenwich 版推荐的容错解决方案，相比 Hystrix ， Resilience4j 专为 Java 8 以及函数式编程而设计。它主要提供了如下功能：

1. 断路器
2. 限流
3. 基于信号量的隔离
4. 缓存
5. 限时
6. 请求重试

2 基本用法

创建普通的 Maven 项目 resilience4j ，手动添加依赖，如下：

<dependencies><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.12</version></dependency><dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-circuitbreaker</artifactId><version>0.13.2</version></dependency><dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-ratelimiter</artifactId><version>0.13.2</version></dependency><dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-retry</artifactId><version>0.13.2</version></dependency>
</dependencies>

Resilience4j 提供了很多功能，不同的功能对应不同的依赖，可以按需添加。

2.1 断路器 CircuitBreaker

断路器功能相关依赖如下：

<dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-circuitbreaker</artifactId><version>0.13.2</version>
</dependency>

• 测试断路器：正常情况，断路器关闭

@Test
public void testCircuitBreakerSuccess() {// 获取一个默认的 CircuitBreakerRegistry 实例// CircuitBreakerRegistry cbr = CircuitBreakerRegistry.ofDefaults();// 自定义一个 CircuitBreakerRegistry 实例CircuitBreakerConfig config = CircuitBreakerConfig.custom()// 故障率阈值百分比，超过这个阈值，断路器就会打开，这里是 50%.failureRateThreshold(50)// 断路器保持打开的时间，在到达设置的时间之后，断路器会进入到 HalfOpen 状态.waitDurationInOpenState(Duration.ofMillis(1000))// 当断路器处于 HalfOpen 状态时，环形缓冲区的大小.ringBufferSizeInHalfOpenState(2)// 当断路器处于 Closed 状态时，环形缓冲区的大小.ringBufferSizeInClosedState(2).build();CircuitBreakerRegistry cbr2 = CircuitBreakerRegistry.of(config);CircuitBreaker cb1 = cbr2.circuitBreaker("cxy35");// CircuitBreaker cb2 = cbr2.circuitBreaker("cxy352", config);CheckedFunction0<String> supplier = CircuitBreaker.decorateCheckedSupplier(cb1, () -> "hello resilience4j");Try<String> result = Try.of(supplier).map(v -> v + " hello world");System.out.println(result.isSuccess());System.out.println(result.get());
}

执行结果如下：

true
hello resilience4j hello world

---

• 测试断路器：异常情况，断路器打开

@Test
public void testCircuitBreakerError() {// 自定义一个 CircuitBreakerRegistry 实例CircuitBreakerConfig config = CircuitBreakerConfig.custom()// 故障率阈值百分比，超过这个阈值，断路器就会打开，这里是 50%.failureRateThreshold(50)// 断路器保持打开的时间，在到达设置的时间之后，断路器会进入到 half open 状态.waitDurationInOpenState(Duration.ofMillis(1000))// 当断路器处于 Closed 状态时，环形缓冲区的大小.ringBufferSizeInClosedState(2).build();CircuitBreakerRegistry cbr = CircuitBreakerRegistry.of(config);CircuitBreaker cb1 = cbr.circuitBreaker("cxy35");// 模拟异常，使断路器打开System.out.println(cb1.getState());// 断路器状态cb1.onError(0, new RuntimeException());System.out.println(cb1.getState());cb1.onError(0, new RuntimeException());System.out.println(cb1.getState());CheckedFunction0<String> supplier = CircuitBreaker.decorateCheckedSupplier(cb1, () -> "hello resilience4j");Try<String> result = Try.of(supplier).map(v -> v + " hello world");System.out.println(result.isSuccess());System.out.println(result.get());
}

执行结果如下：

CLOSED
CLOSED
OPEN
falseio.github.resilience4j.circuitbreaker.CircuitBreakerOpenException: CircuitBreaker 'cxy35' is open

注意，由于 ringBufferSizeInClosedState 的值为 2 ，表示当有 2 条数据时才会去统计故障率，所以手动故障测试，至少调用 2 次 onError ，断路器才会打开。

2.2 限流 RateLimiter

限流功能相关依赖如下：

<dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-ratelimiter</artifactId><version>0.13.2</version>
</dependency>

• 测试限流

@Test
public void testRateLimiter() {RateLimiterConfig config = RateLimiterConfig.custom()// 限制每 1s 处理 2 个请求.limitRefreshPeriod(Duration.ofMillis(1000)).limitForPeriod(2).timeoutDuration(Duration.ofMillis(3000)).build();RateLimiter rateLimiter = RateLimiter.of("cxy35", config);CheckedRunnable checkedRunnable = RateLimiter.decorateCheckedRunnable(rateLimiter, () -> {System.out.println(new Date());});Try.run(checkedRunnable).andThenTry(checkedRunnable).andThenTry(checkedRunnable).andThenTry(checkedRunnable).onFailure(t -> System.out.println(t.getMessage()));
}

执行结果如下：

Sun Apr 25 15:32:27 CST 2020
Sun Apr 25 15:32:27 CST 2020
Sun Apr 25 15:32:28 CST 2020
Sun Apr 25 15:32:28 CST 2020

2.3 请求重试 Retry

请求重试功能相关依赖如下：

<dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-retry</artifactId><version>0.13.2</version>
</dependency>

• 测试请求重试

@Test
public void testRetry() {RetryConfig config = RetryConfig.custom()// 重试次数.maxAttempts(4)// 重试间隔.waitDuration(Duration.ofMillis(500))// 重试异常.retryExceptions(RuntimeException.class).build();Retry retry = Retry.of("cxy35", config);Retry.decorateRunnable(retry, new Runnable() {int count = 0;// 开启了重试功能之后，run 方法执行时，如果抛出异常，会自动触发重试功能@Overridepublic void run() {if (count++ < 3) {throw new RuntimeException();}}}).run();
}

当重试次数配置成 < 4 的时候，程序执行结果会抛出异常，否则不会。

3 结合微服务

3.1 准备工作

3.1.1 服务注册

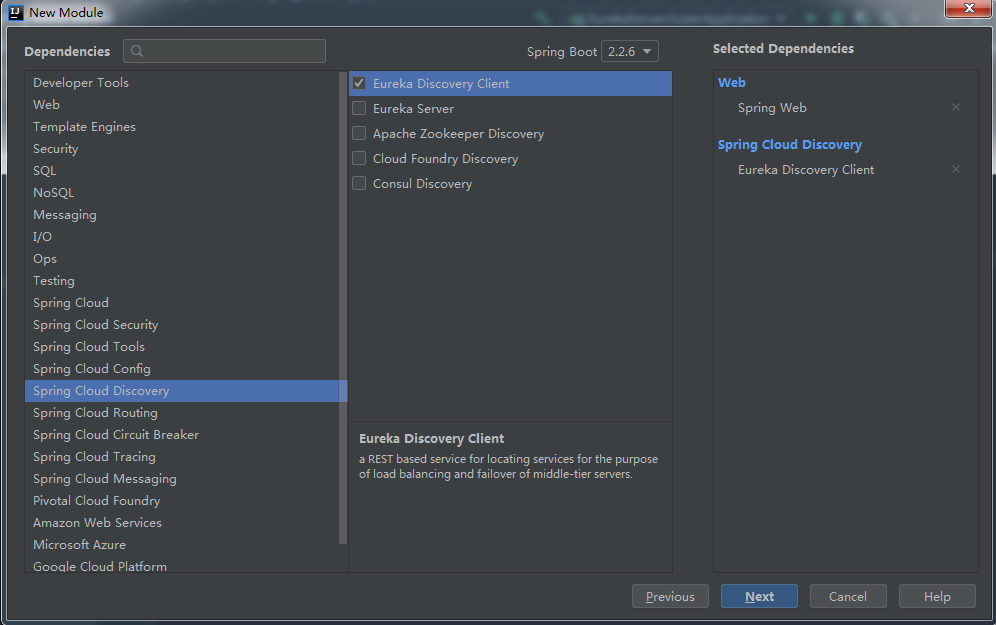

创建 Spring Boot 项目 resilience4j-client-provider ，作为我们的服务提供者，添加 Web/Eureka Client 依赖，如下：

最终的依赖如下：

<dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-eureka-client</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope><exclusions><exclusion><groupId>org.junit.vintage</groupId><artifactId>junit-vintage-engine</artifactId></exclusion></exclusions></dependency>
</dependencies>

---

项目创建成功后，修改 application.properties 配置文件，将 resilience4j-client-provider 注册到 Eureka Server 上（服务注册中心使用 Eureka Server ），如下：

# 当前服务的名称
spring.application.name=resilience4j-client-provider
# 当前服务的端口
server.port=5000# 服务注册中心地址
eureka.client.service-url.defaultZone=http://127.0.0.1:1111/eureka

接下来，启动 Eureka Server ，待服务注册中心启动成功后，再启动 resilience4j-client-provider ，两者都启动成功后，访问 http://127.0.0.1:1111 可以看到 resilience4j-client-provider 的注册信息。

---

当然 resilience4j-client-provider 也可以集群化部署，下面对 resilience4j-client-provider 进行打包，之后我们在命令行启动两个 provider 实例：

java -jar resilience4j-client-provider-0.0.1-SNAPSHOT.jar --server.port=5000
java -jar resilience4j-client-provider-0.0.1-SNAPSHOT.jar --server.port=5001

---

最后在 resilience4j-client-provider 提供一个 hello 接口，用于后续服务消费者 resilience4j-client-consumer 来消费，如下：

@RestController
public class ProviderController {@Value("${server.port}")Integer port; // 支持启动多个实例，做负载均衡，用端口区分@GetMapping("/hello")public String hello() {return "hello cxy35: " + port;}
}

3.1.2 服务消费

创建 Spring Boot 项目 resilience4j-client-consumer ，作为我们的服务消费者，添加 Web/Eureka Client 依赖，如下：

再手动添加 Resilience4j 相关依赖，最终的依赖如下：

<dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-eureka-client</artifactId></dependency><dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-spring-boot2</artifactId><version>1.2.0</version><exclusions><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-circuitbreaker</artifactId></exclusion><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-ratelimiter</artifactId></exclusion><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-bulkhead</artifactId></exclusion><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-timelimiter</artifactId></exclusion></exclusions></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope><exclusions><exclusion><groupId>org.junit.vintage</groupId><artifactId>junit-vintage-engine</artifactId></exclusion></exclusions></dependency>
</dependencies>

注意： resilience4j-spring-boot2 中包含了 Resilience4j 的所有功能，但是没有配置的功能无法使用，启动会报错，所以需要将之从依赖中剔除掉。这里先全部移除掉，下面需要测试哪块功能时，再把对应的依赖从移除列表中删除。

---

项目创建成功后，新建 application.yml 配置文件，将 resilience4j-client-consumer 注册到 Eureka Server 上（服务注册中心使用 Eureka Server ），如下：

# 当前服务的名称
spring:application:name: resilience4j-client-consumer
# 当前服务的端口
server:port: 5002# 服务注册中心地址
eureka:client:service-url:defaultZone: http://127.0.0.1:1111/eureka

接着，在项目启动类上添加 RestTemplate ，如下：

@SpringBootApplication
public class Resilience4jClientConsumerApplication {public static void main(String[] args) {SpringApplication.run(Resilience4jClientConsumerApplication.class, args);}@Bean@LoadBalancedRestTemplate restTemplate() {return new RestTemplate();}
}

接下来，启动 resilience4j-client-consumer ，访问 http://127.0.0.1:1111 可以看到 resilience4j-client-consumer 的注册信息。

---

最后在 resilience4j-client-consumer 中新增测试业务类和接口，去实现服务调用，从而消费 resilience4j-client-provider 中提供的接口，如下：

约定：本文中的服务调用失败（测试服务降级/容错），可以采用关闭某个 resilience4j-client-provider 来模拟，短时间内会报错（因为 provider 地址会缓存 consumer 上一段时间），从而达到我们的目的。

3.2 断路器 CircuitBreaker

在 resilience4j-client-provider 中修改 ProviderController ，新增接口，如下：

@GetMapping("/testCircuitBreaker")
public String testCircuitBreaker() {String s = "hello cxy35:" + port;System.out.println(s);int i = 1 / 0;return "testCircuitBreaker: " + s;
}

---

在 resilience4j-client-consumer 中修改 pom.xml 文件，把 resilience4j-circuitbreaker 从移除列表中删除。

然后在 application.yml 中增加断路器 CircuitBreaker 相关配置：

# Resilience4j 配置
resilience4j:# 配置断路器circuitbreaker:circuit-breaker-aspect-order: 398 # 优先级instances:cbA:ringBufferSizeInHalfOpenState: 3 # 当断路器处于 HalfOpen 状态时，环形缓冲区的大小ringBufferSizeInClosedState: 5 # 当断路器处于 Closed 状态时，环形缓冲区的大小waitInterval: 5000recordExceptions:- org.springframework.web.client.HttpServerErrorException # 记录异常

新建 ConsumerService ，新增接口，如下：

@Service
@CircuitBreaker(name = "cbA", fallbackMethod = "error") // 测试断路器，服务降级/容错
public class ConsumerService {@AutowiredRestTemplate restTemplate;public String testCircuitBreaker() {return restTemplate.getForObject("http://resilience4j-client-provider/testCircuitBreaker", String.class);}public String error(Throwable t) {return "error";}
}

其中 @CircuitBreaker 注解中的 name 属性用来指定 circuitbreaker 配置（对应配置文件）， fallbackMethod 属性用来指定服务降级的方法，需要注意的是，服务降级方法中，要添加异常参数。

---

新建 ConsumerController ，新增接口，如下：

@RestController
public class ConsumerController {@AutowiredConsumerService consumerService;@GetMapping("/testCircuitBreaker")public String testCircuitBreaker() {return consumerService.testCircuitBreaker();}
}

访问 http://127.0.0.1:5002/testCircuitBreaker 完成测试，服务降级，返回 “error” 。

3.3 限流 RateLimiter

RateLimiter 作为限流工具，主要在服务端/服务提供者使用，用来保护服务端/服务提供者的接口。

在 resilience4j-client-provider 中修改 pom.xml 文件，手动添加 Resilience4j 相关依赖，最终的依赖如下：

<dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-eureka-client</artifactId></dependency><dependency><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-spring-boot2</artifactId><version>1.2.0</version><exclusions><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-circuitbreaker</artifactId></exclusion><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-bulkhead</artifactId></exclusion><exclusion><groupId>io.github.resilience4j</groupId><artifactId>resilience4j-timelimiter</artifactId></exclusion></exclusions></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope><exclusions><exclusion><groupId>org.junit.vintage</groupId><artifactId>junit-vintage-engine</artifactId></exclusion></exclusions></dependency>
</dependencies>

注意： resilience4j-spring-boot2 中包含了 Resilience4j 的所有功能，但是没有配置的功能无法使用，启动会报错，所以需要将之从依赖中剔除掉。这里移除掉 resilience4j-ratelimiter ，用于测试限流功能。

在 resilience4j-client-provider 中修改 application.properties ，增加限流 RateLimiter 相关配置：

# 限流配置
## 定义一个限流器 rlA ，这里限制每 1s 处理 2 个请求
resilience4j.ratelimiter.limiters.rlA.limit-refresh-period=1s
resilience4j.ratelimiter.limiters.rlA.limit-for-period=2
resilience4j.ratelimiter.limiters.rlA.timeout-duration=3s

在 resilience4j-client-provider 中修改 ProviderController ，新增接口，如下：

@GetMapping("/testRateLimiter")
@RateLimiter(name = "rlA") // 测试限流
public String testRateLimiter() {String s = "hello cxy35:" + port;System.out.println(new Date());return "testRateLimiter: " + s;
}

这里通过 @RateLimiter 注解来标记该接口限流。

---

在 resilience4j-client-consumer 中修改 pom.xml 文件，把 resilience4j-ratelimiter 从移除列表中删除。

修改 ConsumerService ，新增接口，如下：

public String testRateLimiter() {for (int i = 0; i < 5; i++) {restTemplate.getForObject("http://resilience4j-client-provider/testRateLimiter", String.class);}return "success";
}

修改 ConsumerController ，新增接口，如下：

@GetMapping("/testRateLimiter")
public String testRateLimiter() {return consumerService.testRateLimiter();
}

访问 http://127.0.0.1:5002/testRateLimiter 完成测试， provider 中打印如下：

Mon Apr 27 15:29:51 CST 2020
Mon Apr 27 15:29:51 CST 2020
Mon Apr 27 15:29:52 CST 2020
Mon Apr 27 15:29:52 CST 2020
Mon Apr 27 15:29:53 CST 2020

3.4 请求重试 Retry

在 resilience4j-client-provider 中修改 ProviderController ，新增接口，如下：

@GetMapping("/testRetry")
public String testRetry() {String s = "hello cxy35:" + port;System.out.println(s);int i = 1 / 0;return "testRetry: " + s;
}

---

在 resilience4j-client-consumer 中修改 application.yml ，增加请求重试 Retry 相关配置：

# Resilience4j 配置
resilience4j:# 配置请求重试retry:retry-aspect-order: 399 # 优先级backends:retryA:maxRetryAttempts: 5 # 重试次数waitDuration: 500 # 重试等待时间exponentialBackoffMultiplier: 1.1 # 间隔乘数retryExceptions:- java.lang.RuntimeException # 重试异常

修改 ConsumerService ，新增接口，如下：

@Service
@CircuitBreaker(name = "cbA", fallbackMethod = "error") // 测试断路器，服务降级/容错
@Retry(name = "retryA") // 测试请求重试
public class ConsumerService {@AutowiredRestTemplate restTemplate;public String testRetry() {return restTemplate.getForObject("http://resilience4j-client-provider/testRetry", String.class);}
}

其中 @CircuitBreaker 注解中的 name 属性用来指定 retry 配置（对应配置文件）。

---

修改 ConsumerController ，新增接口，如下：

@GetMapping("/testRetry")
public String testRetry() {return consumerService.testRetry();
}

访问 http://127.0.0.1:5002/testRetry 完成测试，会重试 5 次， provider 中打印如下：

hello cxy35:5000java.lang.ArithmeticException: / by zerohello cxy35:5000java.lang.ArithmeticException: / by zero...

3.5 服务监控

微服务由于服务数量众多，所以出故障的概率很大，这种时候不能单纯的依靠人肉运维。早期的 Spring Cloud 中，服务监控主要使用 Hystrix Dashboard ，集群数据库监控使用 Turbine 。在 Greenwich 版本中，官方建议监控工具使用 Micrometer ，有如下功能：

1. 提供了度量指标，例如 timers、counters
2. 一揽子开箱即用的解决方案，例如缓存、类加载器、垃圾收集等等

新建一个 Spring Boot 项目，添加 Web/Actuator 依赖。项目创建成功后，添加如下配置，开启所有端点：

management.endpoints.web.exposure.include=*

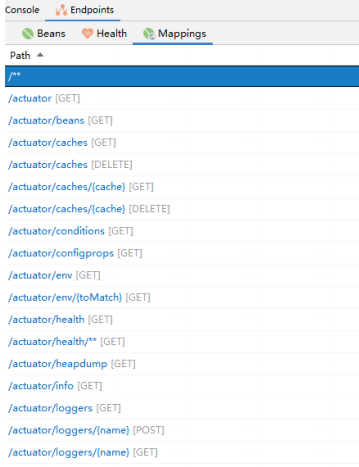

然后就可以在浏览器查看项目的各项运行数据，但是这些数据都是 JSON 格式。

我们需要一个可视化工具来展示这些 JSON 数据。这里主要和大家介绍 Prometheus 。

3.5.1 Prometheus

# 安装
wget https://github.com/prometheus/prometheus/releases/download/v2.16.0/prometheus-2.16.0.linux-amd64.tar.gz
tar -zxvf prometheus-2.16.0.linux-amd64.tar.gz

解压完成后，配置一下数据路径和要监控的服务地址：

cd prometheus-2.16.0.linux-amd64/
vi prometheus.yml

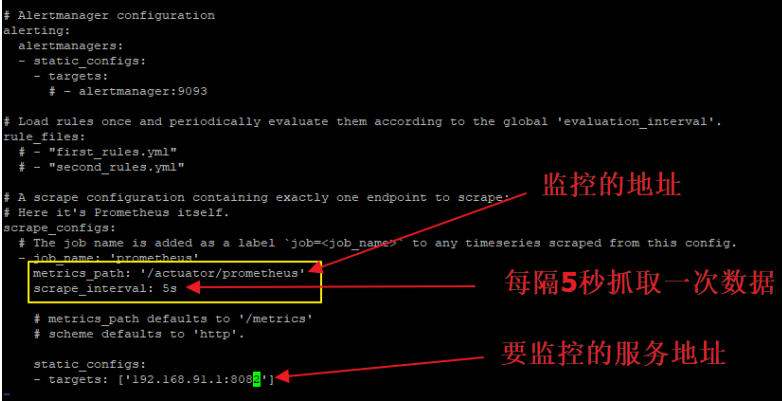

修改 prometheus.yml 配置文件，主要改两个地方，一个是数据接口，另一个是服务地址：

接下来，将 Prometheus 整合到 Spring Boot 项目中。

首先加依赖：

<dependency><groupId>io.micrometer</groupId><artifactId>micrometer-registry-prometheus</artifactId>
</dependency>

然后在 application.properties 配置中，添加 Prometheus 配置：

management.endpoints.web.exposure.include=*
management.endpoint.prometheus.enabled=true
management.metrics.export.prometheus.enabled=true
management.endpoint.metrics.enabled=true

接下来启动 Prometheus 。启动命令：

./prometheus --config.file=prometheus.yml

启动成功后，浏览器输入 http://192.168.91.128:9090 查看 Prometheus 数据信息。

3.5.1 Grafana

https://grafana.com/grafana/download?platform=linux

---
