Android多媒体系统的业务

请支持原创，尊重原创，转载请注明出处：http://blog.csdn.net/kangweijian（来自kangweijian的csdn博客）

Android 多媒体应用的主要业务

1. Music Player
2. Video Player
3. Camera
4. Sound Recorder
5. VideoCamera
6. Media Metadate

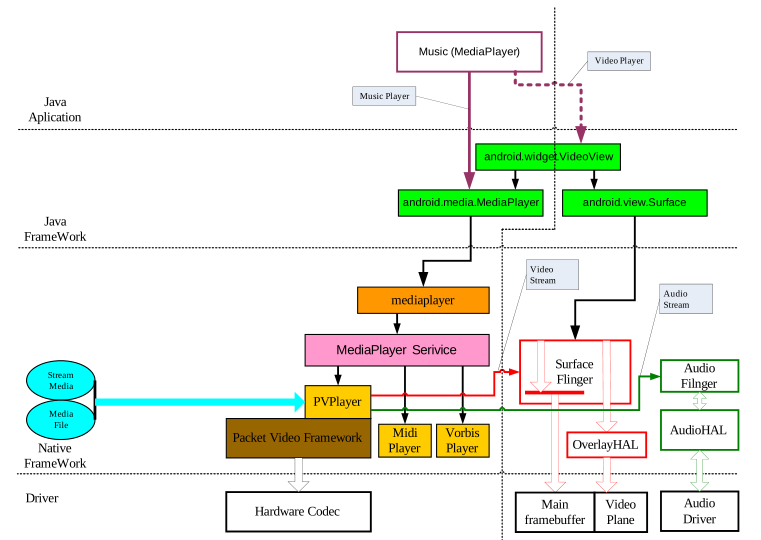

媒体播放器结构

媒体播放器是多媒体中最重要的一个环节，媒体播放器涉及以下内容：

• 本地媒体框架中的媒体播放器部分
• PVPlayer(实现的核心代码)
• 音频、视频编解码模块(可选)
• 音频输出环节
• 视频输出环节(Surface系统或者Overlay)
• android.media.MediaPlayer类
• android.view.Surface类
• android.widget.VideoView类
• Music应用程序包和Camera应用程序包(视频播放的MovieView类)

• 典型的数据流在Android媒体播放器中的运行情况是：上层的Java应用程序将媒体的URI(可以是媒体文件和流媒体)作为输入设置到媒体播放器中，经过Java框架、JNI和本地框架，一直设置到由PVPlayer中。在这个过程中，只是传递了媒体URI路径，并无数据流传递。由PVPlayer进行解析后，将媒体分成音频流(MP3、AMR、AAC等)和视频流(H263、H264、MPEG4等)，经过编解码器的处理和同步(AVSync)，转换成原始数据(音频一般是PCM，视频一般是YUV或者RGB格式)。音视频原始数据将被送入音频和视频的输出环节中。
• 在实现的过程中，媒体播放器可能有一些变化：仅有音频数据时，只需要进行音频解码，且不需要做音视频的同步工作：硬件的解码环节可以作为PVPlayer的插件完成编解码工作；标准的实现是解码环节解码后，音视频的原始数据从用户控件传递到音视频输出环节中，但是如果使用硬件解码器，音视频的原始数据也可以不经过用户控件，直接输入到硬件设备上；作为视频的输出设备，可以基于Android中的通用的Surface接口或者Overlay系统。

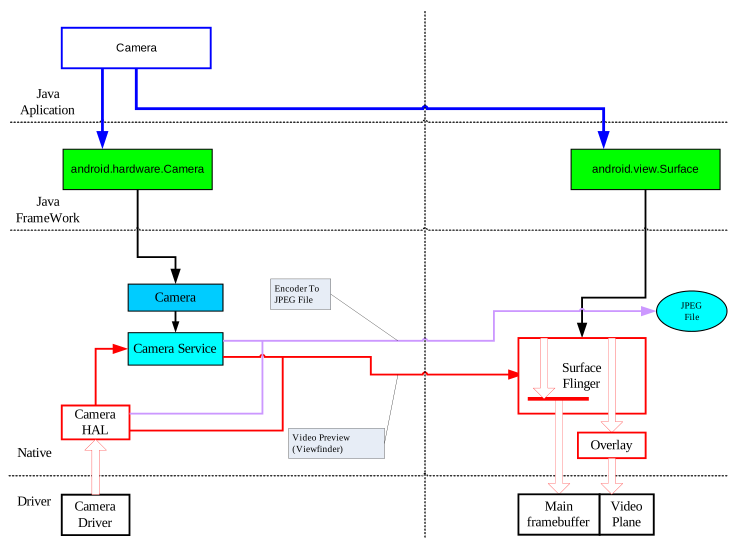

照相机系统结构

照相机是多媒体中比较独立的环节，照相机涉及的内容如下：

• 本地的Camera的框架；
• 图像编码模块(可选)；
• 视频输出环节(Surface系统或者Overlay);
• android.hardware.Camera类;
• android.view.Surface类;

• Camera应用程序包。



Android的照相机系统主要有两种业务：取景器(ViewFinder)和拍摄照片。取景器实现了预览(Preview)功能，拍摄照片的输出是照片文件，取景器预览的输出是Android的Surface。照相机一般只需要实现JPEG数据的编码，不需要视频流编码，因此通常不经过PacketVideo。

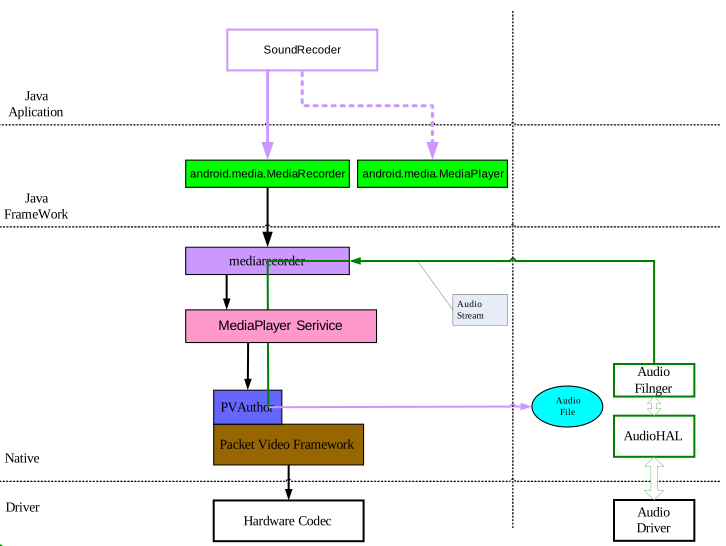

录音机系统结构

录音机系统只设计音频部分，其结构比较简单。录音机涉及的内容如下:

• 本地媒体框架中的媒体记录器部分
• PVAuthor(实现的核心部分)
• 音频编码模块(可选)
• 音频输入环节
• android. media.MediaRecorder类

• SoundRecorder包



• Android的录音机功能比较单一，其数据流的运转情况通常是从音频的输入环节中获得PCM数据，经过PVAuthor进行编码，编码后加入媒体的头信息形成音频媒体文件。录音的编码也可以使用硬件的编码环节。

• 录音机的Java应用SoundRecorder具有录音完成后播放功能，因此既需要调用Java框架的媒体记录器部分，也需要调用媒体播放器部分。

摄像机系统结构

摄像机是多媒体中比较复杂的一个部分，摄像机涉及的内容如下：

• 本地媒体框架中的媒体记录器部分；
• PVAuthor(实现的核心部分)；
• 音频/视频编码模块(可选);
• 音频输入环节；
• Camera的本地接口(作为视频输入环节)；
• 视频输出环节(Surface系统或者Overlay)；
• android.media.MediaRecorder类；
• android.view.Surface类；
• android.widget.VideoView类；
• Music包和Camera包。

• Android的摄像机系统有3个方面的业务：视频预览、视频录制、音频录制。摄像机系统单纯的视频预览功能和照相机的预览基本一致。在录制的过程中，实际上是视频预览和录制、音频录制三者同时进行的，视频原始数据从Camera的硬件硬件抽象层送上后，将同时被送到视频输出系统和PVAuthor中；音频原始数据从音频的输入设备中得到，也被送入打牌PVAuthor中，PVAuthor对音频数据进行同步和编码之后，增加媒体文件的头信息，写入到媒体文件上。在这个过程中，编码环节也可以使用硬件实现的插件模块，以提高系统的性能。
• 媒体录制和媒体播放的过程基本相反，但是多了视频预览的环节。
• 摄像机的Java应用是Camera包中的VideoCamera，视频播放的应用也被包含在Camera包中，基于VideoView实现。

《Android系统原理及开发要点详解》笔记   by2015.2.23晚
