TouchGFX是类似于stemwin的图形界面，用这个图形库可以开发些很漂亮的应用，相信大家能搜索到这篇文章也应该对TouchGFX有一些了解了。首先在移植tfx之前需要了解最常见的移植通常是RGBLCD屏幕，使用RGBLCD就要求STM32必须有FMC功能和硬件使用外部RAM芯片，所以需要使用到LTDC、FMC、DMA2D三种技术。因此STM32F1系列和STM32F40x系列都没法移植TFX，而且TFX目前也不支持TFTLCD屏幕。
本教程将使用STM32Cube移植TFX，硬件电路采取的是正点原子的电路图。屏幕采用的也是正点原子的液晶屏幕，分辨率为800X480大小为4.3寸。

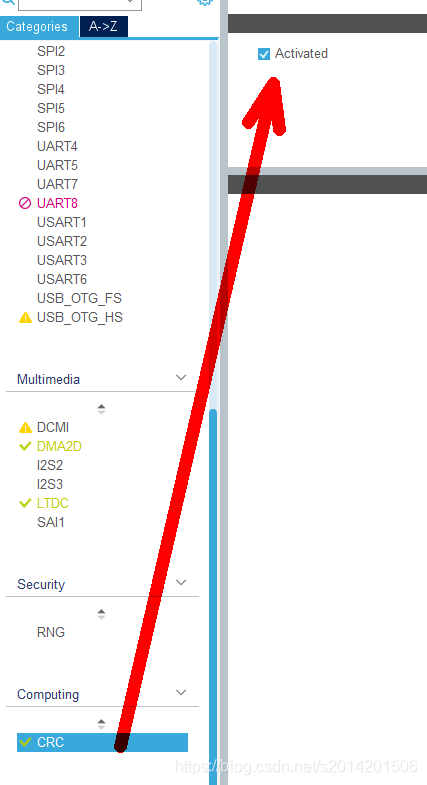

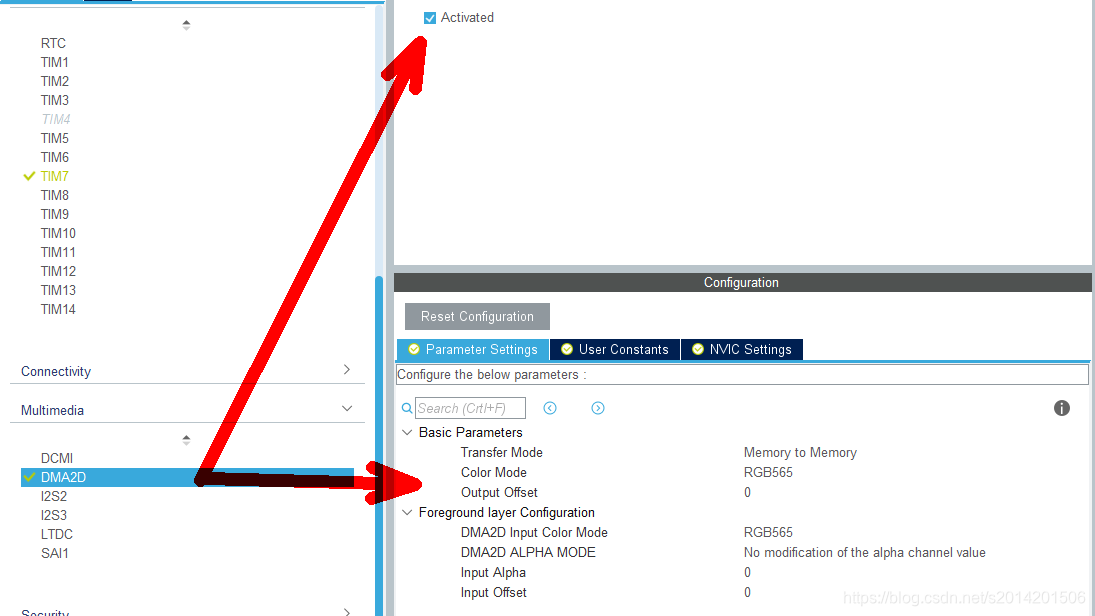

移植的步骤就是使用STM32Cube配置TFX使用到的LTDC、FMC、DMA2D、GPIO、CRC等外设然后配置TFX的以及FreeRTOS任务，生成代码之后使用TouchGFX Designer设计界面随后生成代码用keil打开工程添加触摸屏函数生成hex文件，然后下载到板子上，
使用的STM32Cube移植stm32，需要注意STM32Cube在5.4版本为界限对于TFX的集成和配置方式都有变化。5.4之前的移植步骤多一点，但是生成的工程对于KEIL支持非常好，因此本次移植使用的软件是STM32Cube5.3。

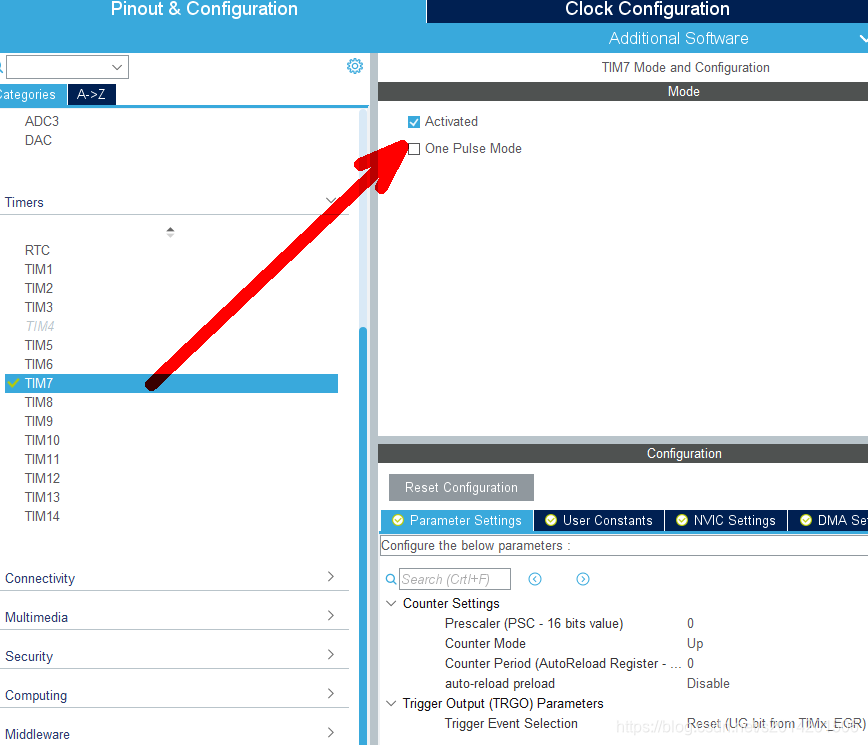

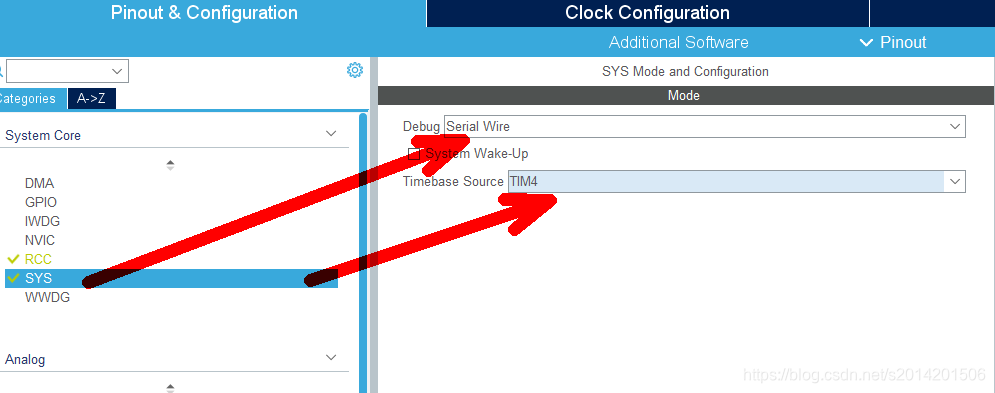

新建工程后芯片选择F429igtx，下面就是具体步骤

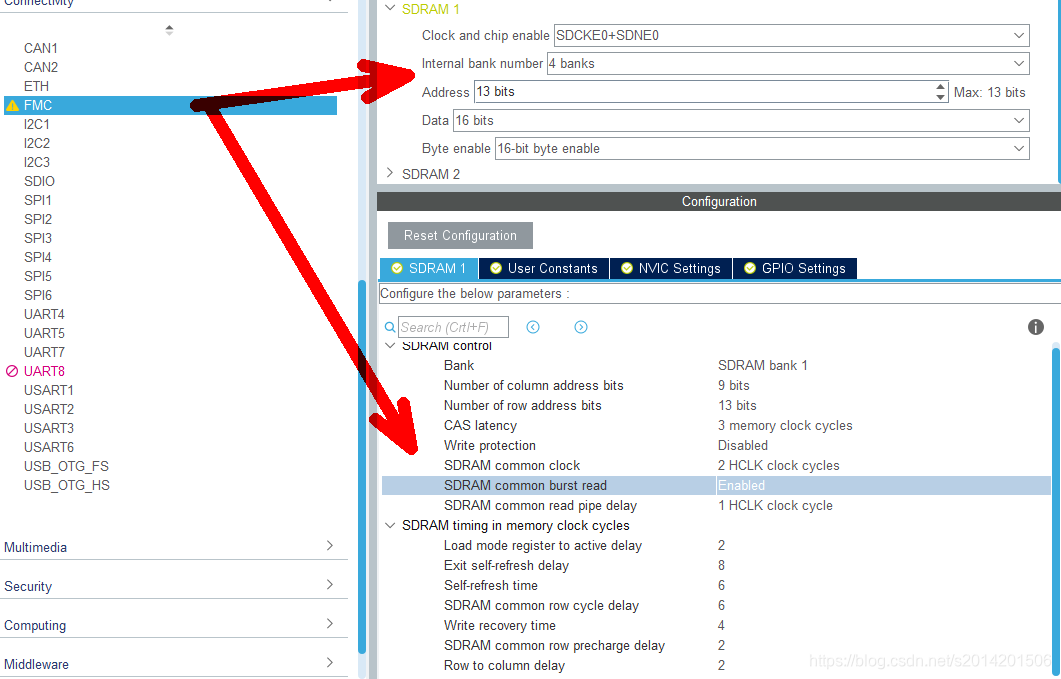

FMC的设置需要根据自己硬件的信息设置，这里我是用的是正点原子的硬件电路。
开中断

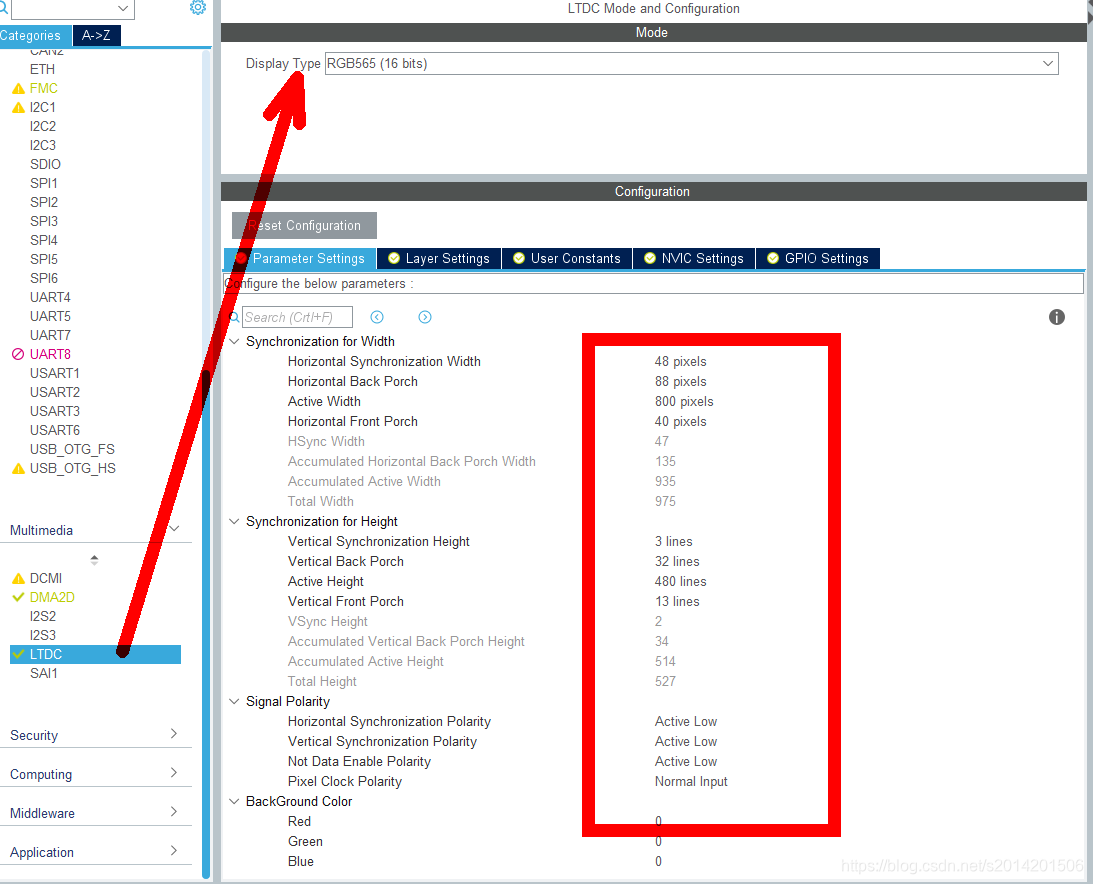

LTDC配置需要特别注意，根据RGBLCD的参数具体设置。

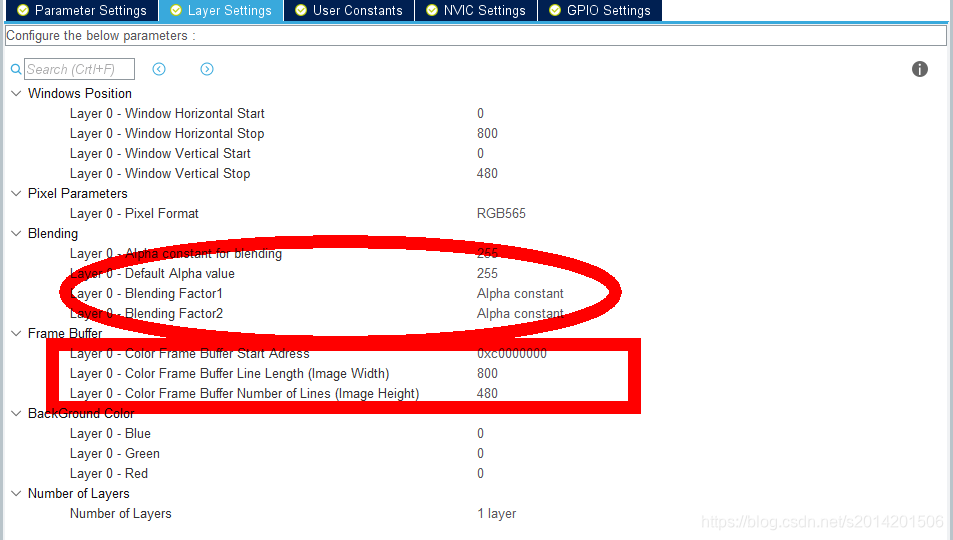

LTDC的层设置，首先在最下面设置成一层，另外注意开始地址一定要注意设置正确，填写后要确认填写成功。

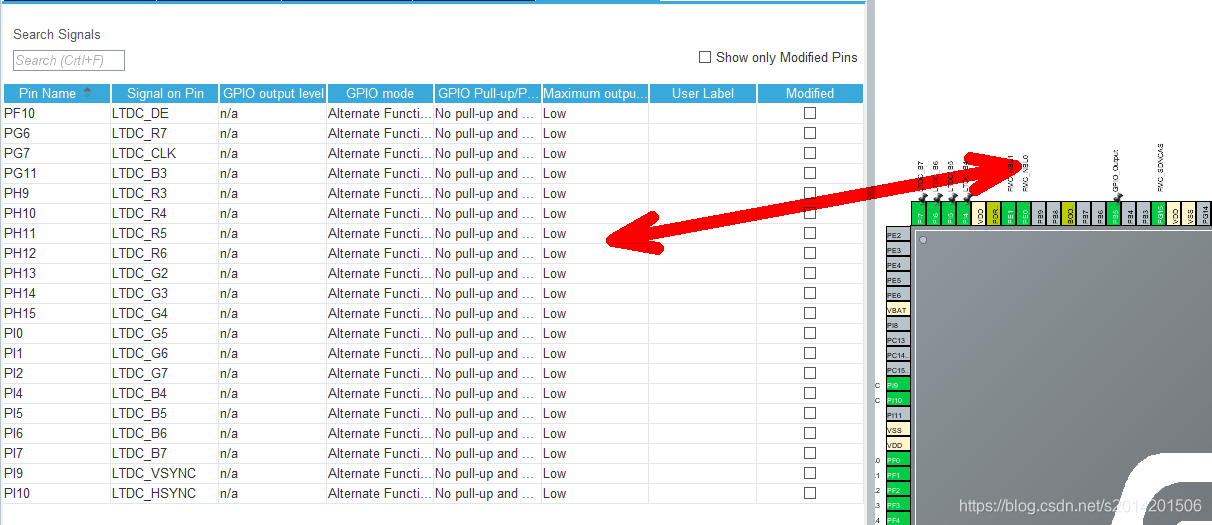

GPIO口要一一和自己硬件对应，如果最后发现自己移植后屏幕颜色有偏差，那问题大概率出现在了这里。如果使用的是正点原子F429的板子可以直接照这个图设置。

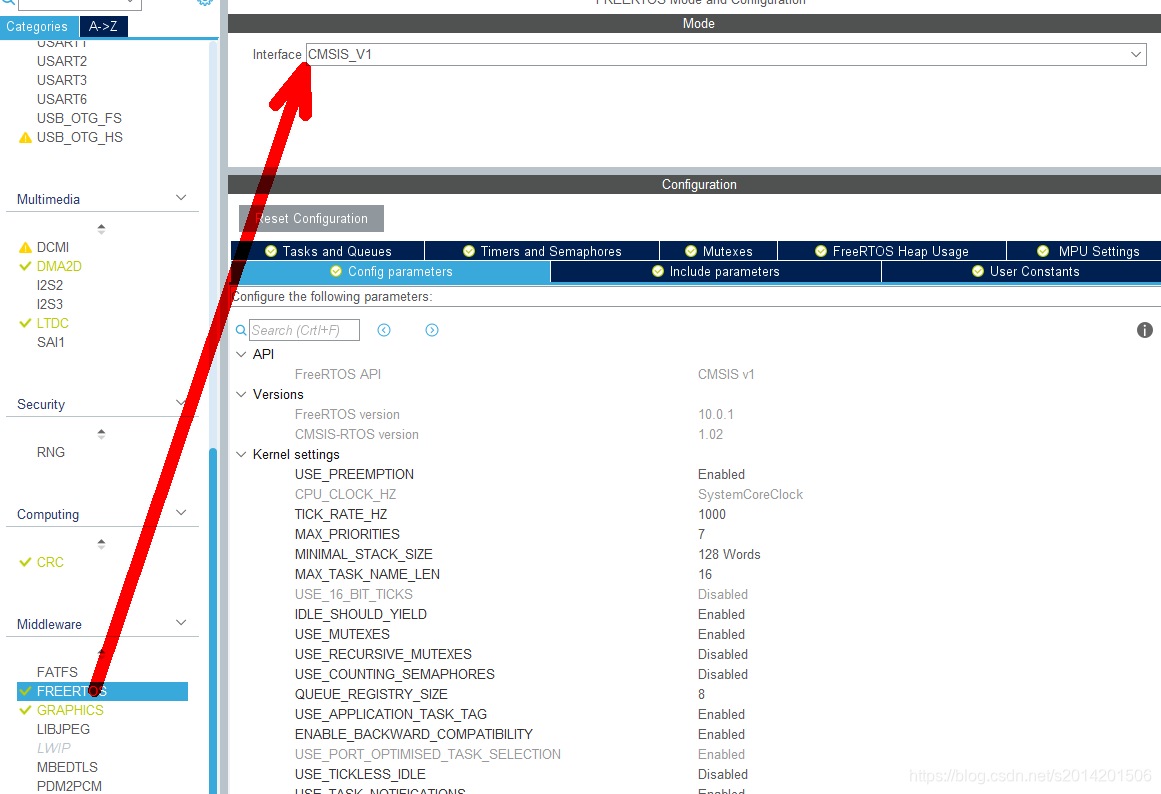

freeos配置

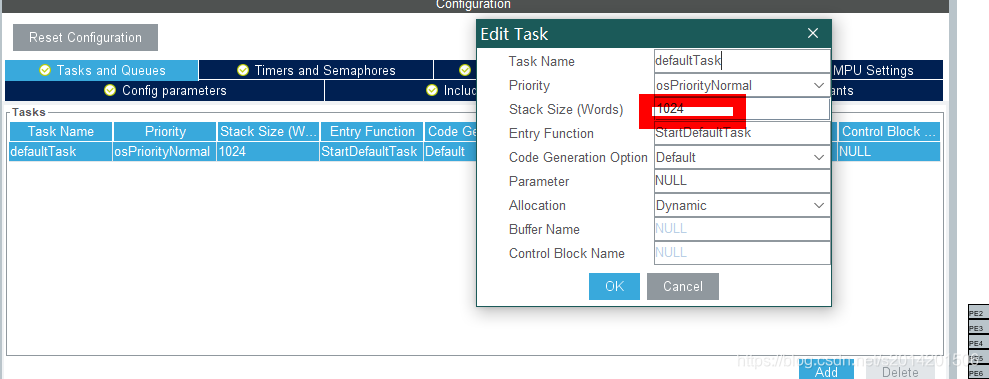

任务堆栈大小修改

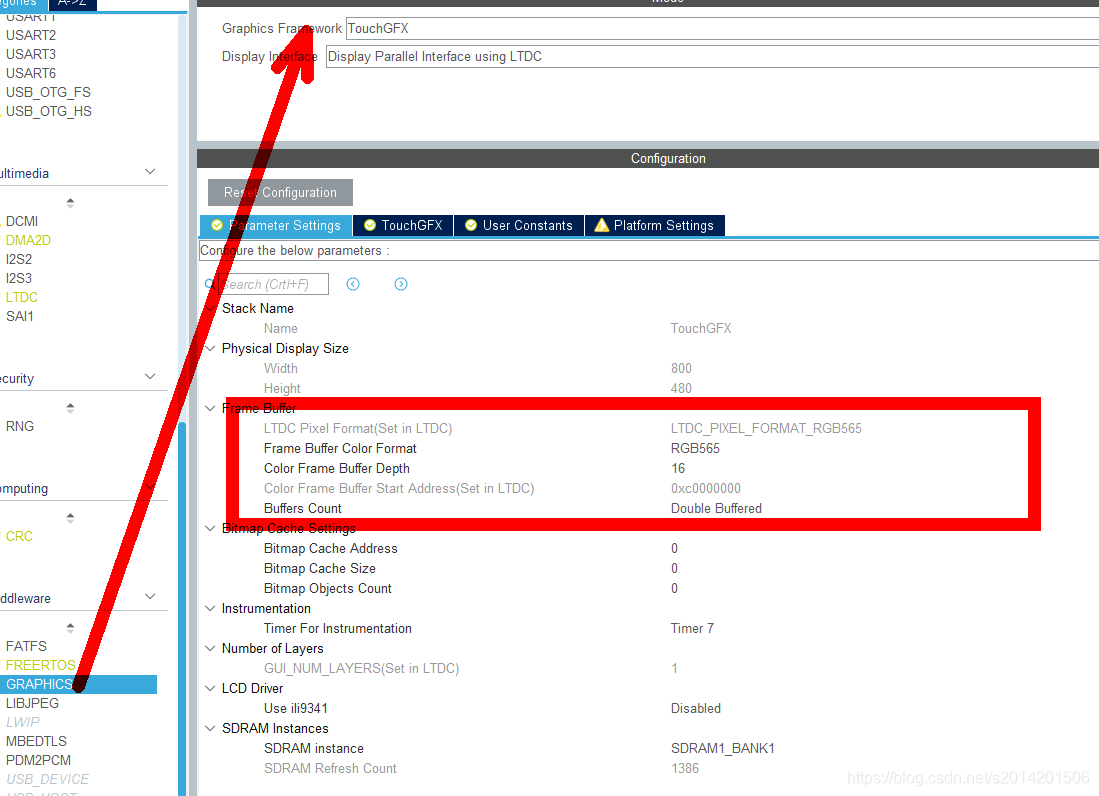

最重要的步骤：如果发现有些参数对应不上前面，就要在前面步骤修改。（如果找不到这个选项那说明软件版本超过了5.4,需要更换软件才可以用）。

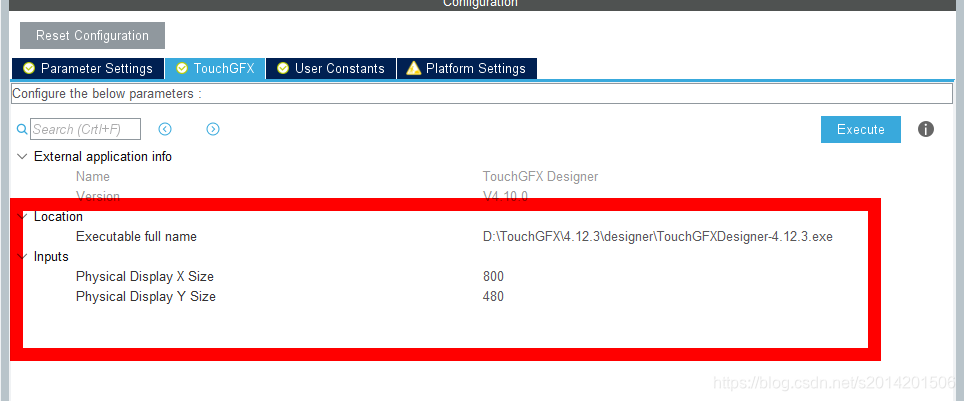

填写TouchGFX designer的路径。

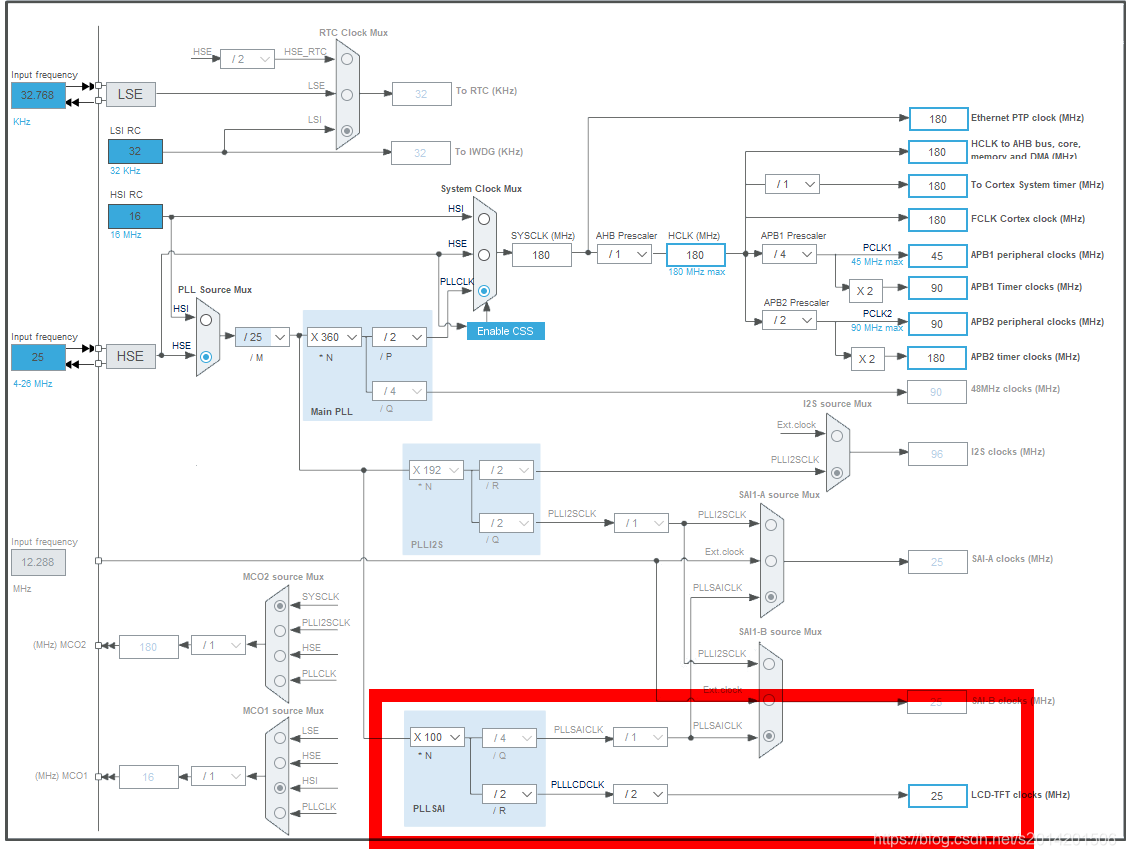

时钟设置，具体的LCD时钟需要配合自己的液晶屏幕。可以先配置10M，成功运行后再修改为正常使用的时钟。

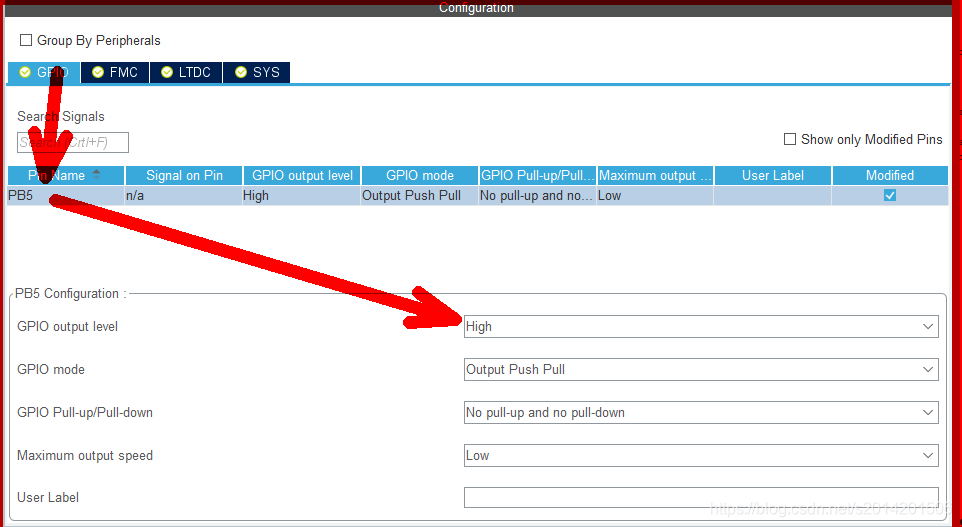

背光的设置

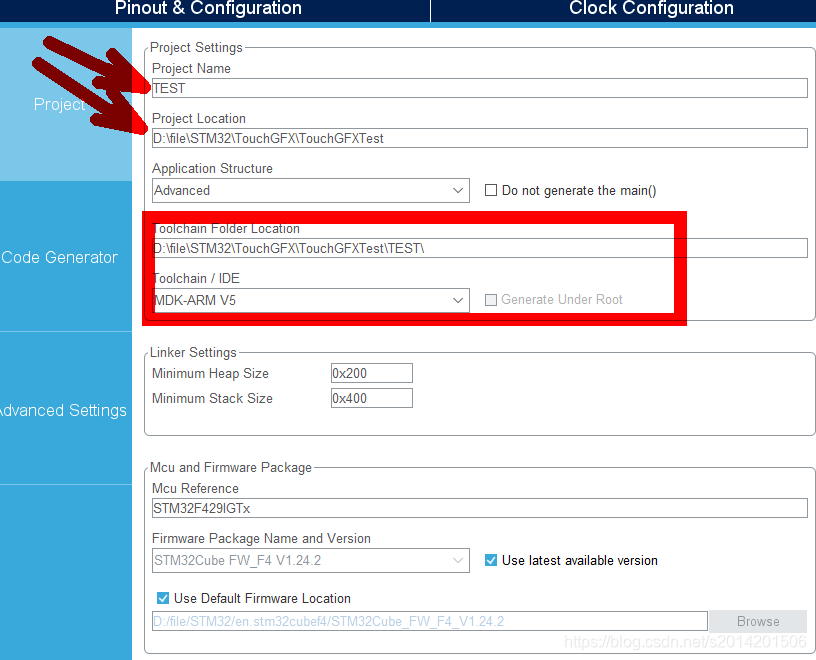

填写项目的名称和路径。

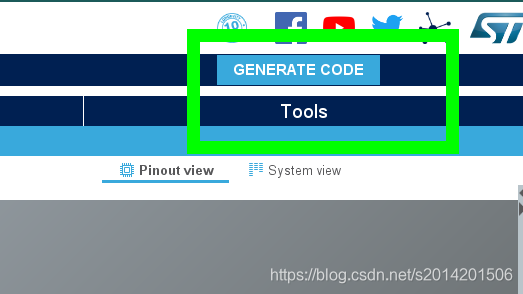

生成工程代码。

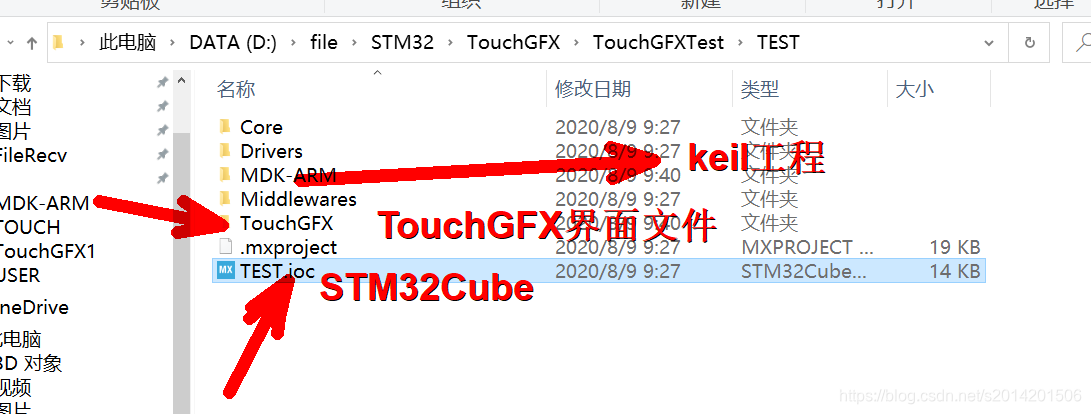

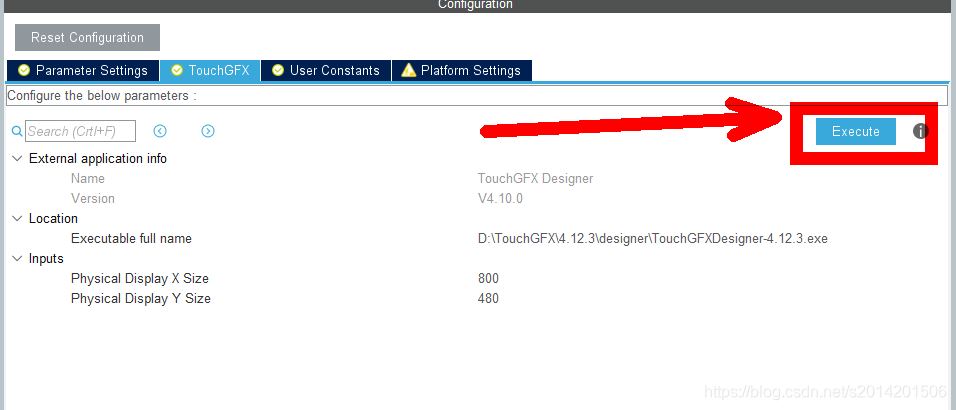

不要打开工程，首先打开TouchGFX进行的界面设计。

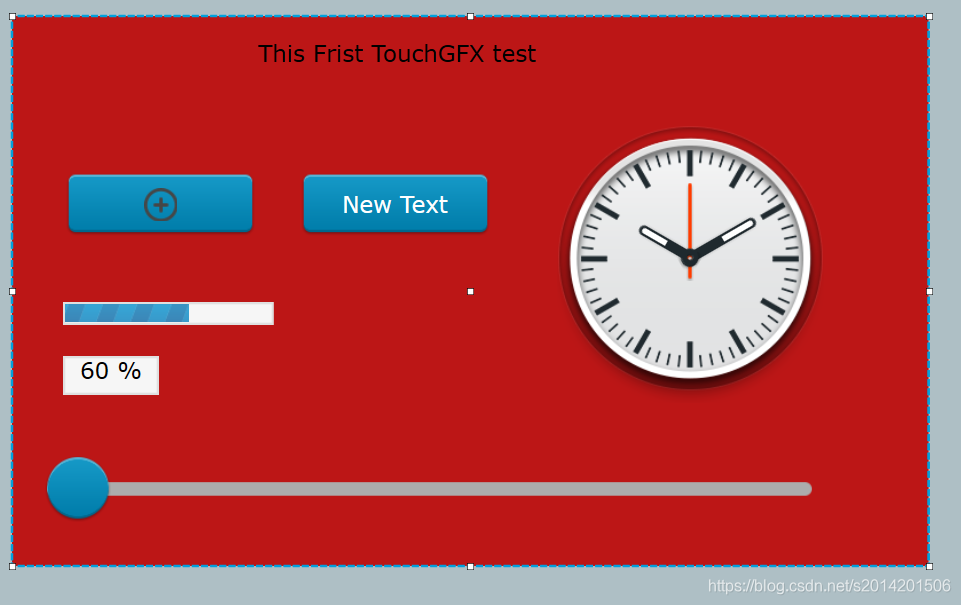

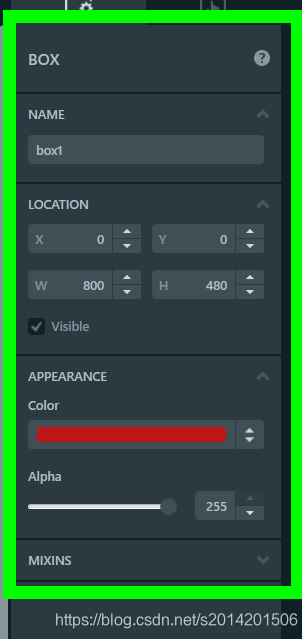

添加一个box控件修改大小修改颜色添加一些控件到屏幕上
用TFXDesigner生成代码

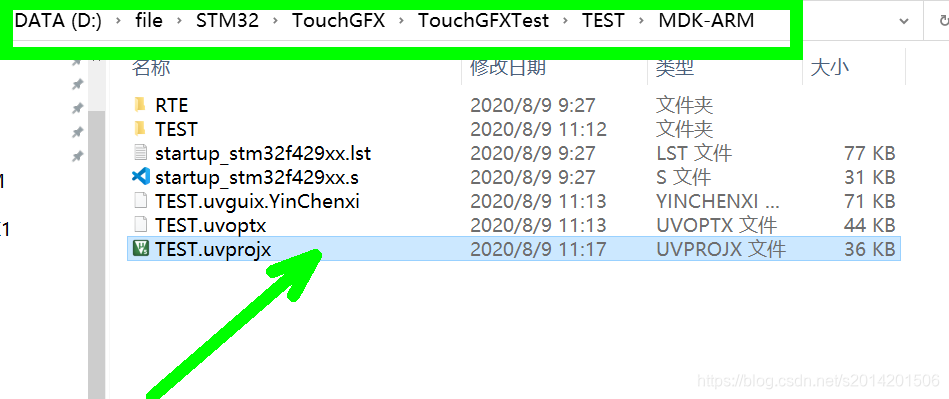

打开工程

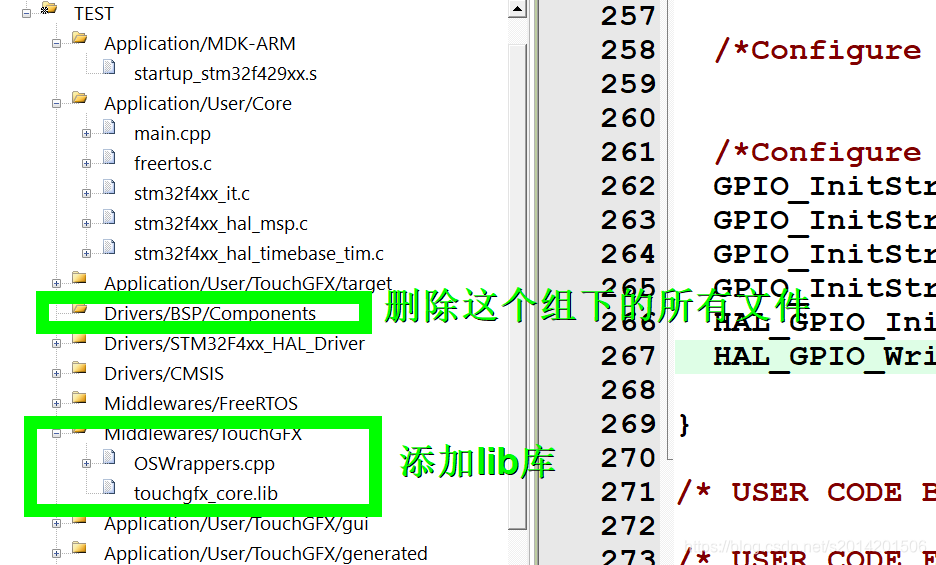

此时编译会有错误

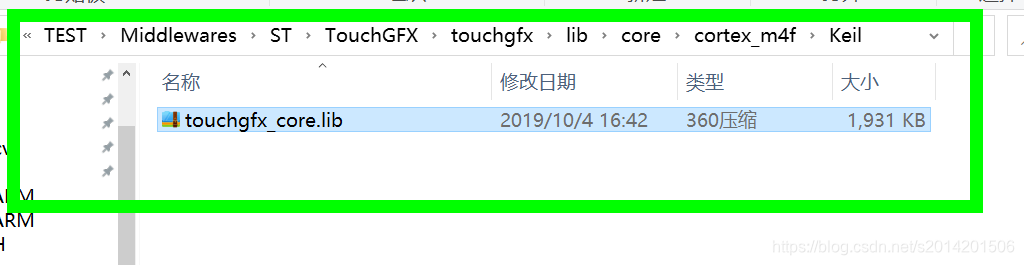

lib库的路径
编译成功

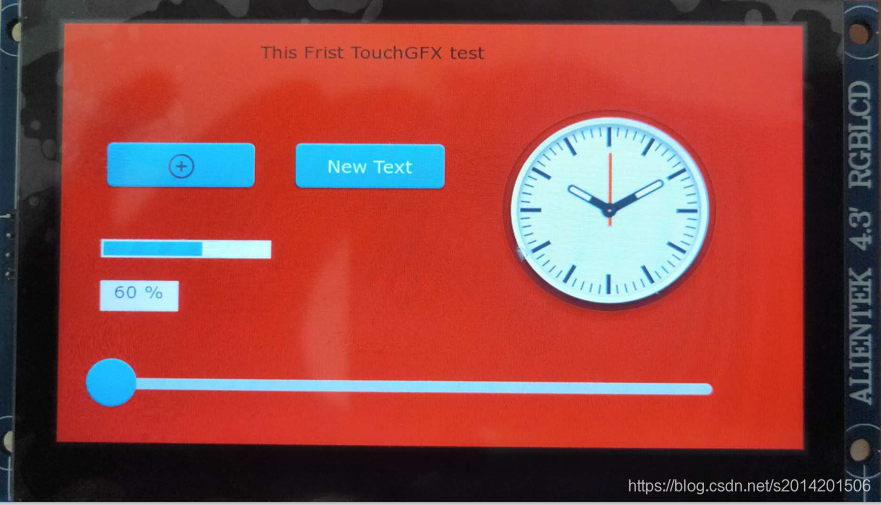

下载到板子上验证，移植成功。
到最后如果移植不成功可以根据以下的方法排查：
1、问题屏幕不亮 ：背光没有配置或SRAM地址写错。
2、屏幕花屏 ：LTDC配置错误。
3、屏幕闪烁 ： LCD 时钟修改。
4、颜色偏差很大：LTDC的管脚与板子管脚不对应。
另外如果是第一次移植TFX，那么出现错误的几率是非常大的。关于触摸屏的移植等以后添加上。
