首先要深刻理解 输入值的取值范围（-1，1）

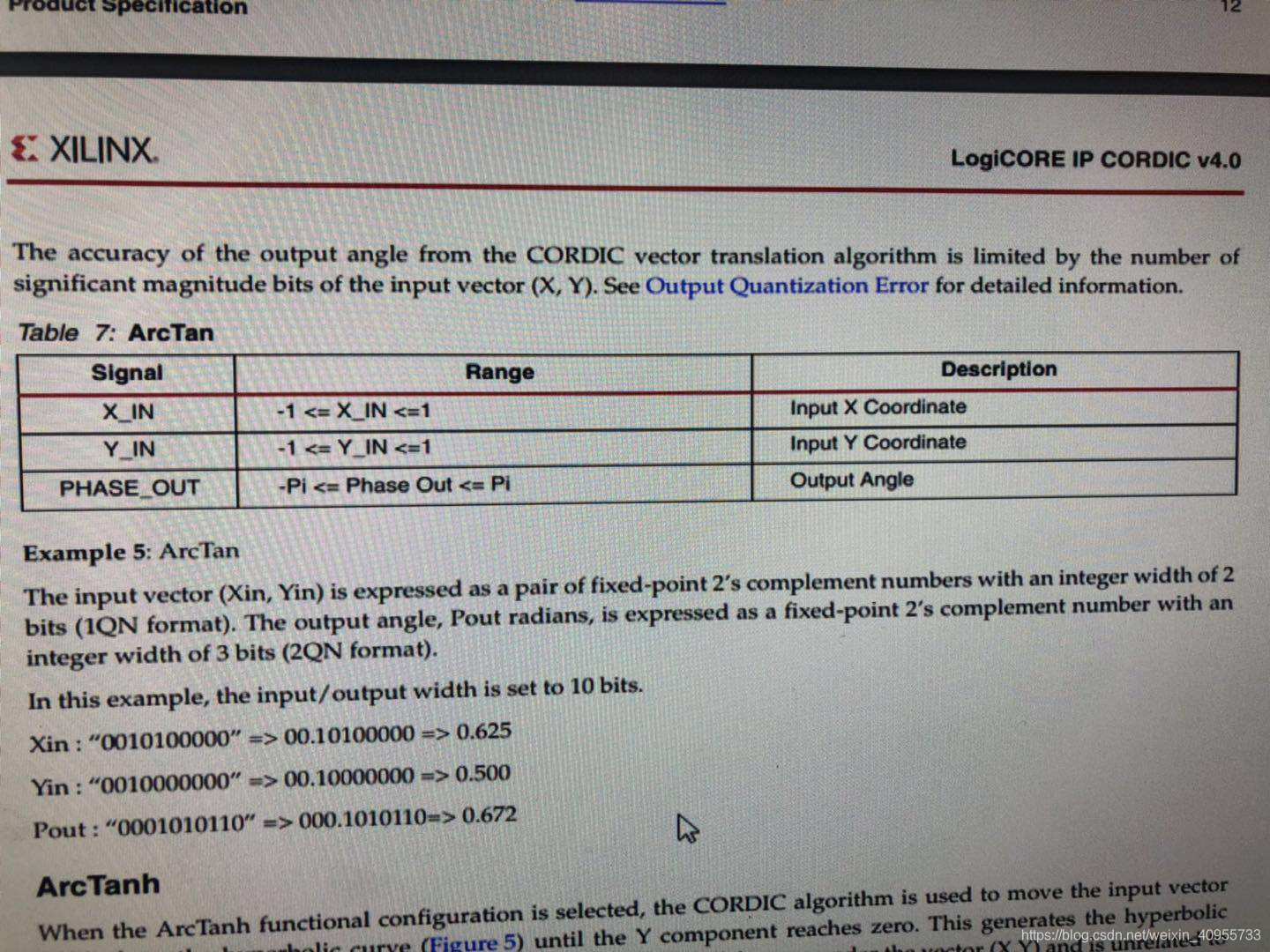

图片: Xin，Yin的第一位表示符号位，第二位表示整数位，其余表示小数位。Pout的第一位表示符号位，第二三位表示整数位，其余表示小数位，任何位宽下都遵循这个设定。
将arctan 输出值转化到角度 即 (0,1.57)>>(0,90度)注意位宽的计算
wire [12:0] x=r_x_j+g_x_j+b_x_j;
wire [10:0] Gx=(x>>1)-(x>>2)+(x>>3)-(x>>4)+(x>>5);//divied by 3
wire [12:0] y=r_y_j+g_y_j+b_y_j;
wire [10:0] Gy=(y>>1)-(y>>2)+(y>>3)-(y>>4)+(y>>5);//divied by 3//高8位是整数位，低8位表示小数位。
wire [10:0] arctan;arctan u_arctan(
.clk(CLK), .x_in(Gx), .y_i这篇关于使用Xilinx Arctan-ip core 总结的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
