双USB type-C盲插接口便携显示器的解决方案（3K/4K显示屏适用）

       近年来随着USB Type-C接口的普及和流行，USB Type-C（盲插）接口在智能手机和笔记本电脑等设备上几乎成为了标配。越来越多的显示器采用了USB TYPE-C接口来支持手机和笔记本电脑的扩展投屏。在这分享一种适用于3K/4K 双USB Type-C接口盲插便携显示器解决方案——LDR6282B。

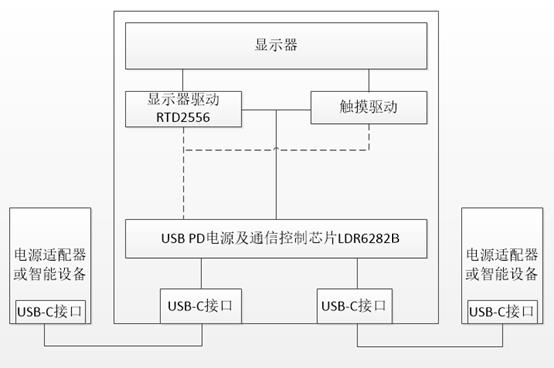

       本方案适用于双USB Type-C接口的显示器和转接器项目。其中两个USB Type-C接口在功能上是对等的，它们既可以接适配器，也可以接投屏设备，但同一时刻，系统只能接一个适配器和一个投屏设备，不考虑同时接两个适配器和两个投屏设备的非常规情况。该方案接适配器的USB Type-C口请求的是适配器最大电压档的功率，所以另一个USB Type-C口不论接什么设备，系统都可以预留足够的功率运行。这种电源架构非常适合功耗大的显示器方案，如3K、4K及以上分辨率的方案。LDR6282B功能框图如下：

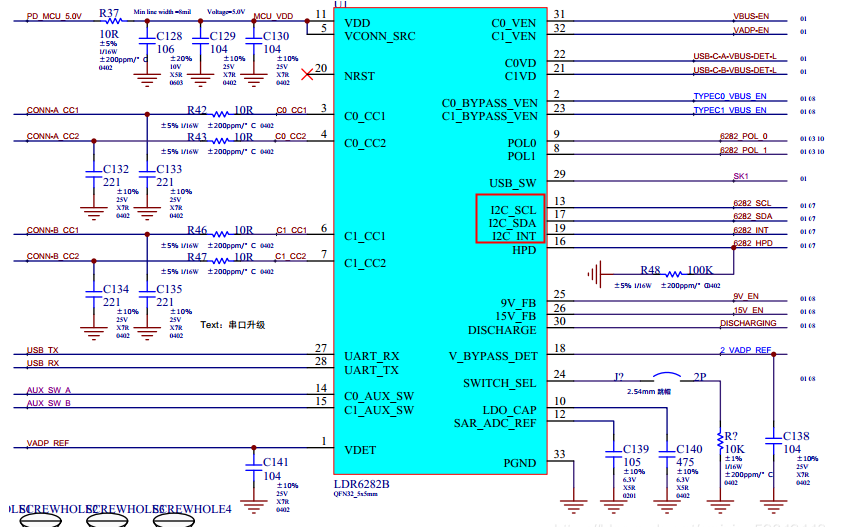

LDR6282B部分电路如下：

        根据以上电路可看出，LDR6282B还能支持I2C接口，与电脑上位机、手机APP以及其他MCU通信，通过指令，MCU等可以实现对LDR6282B芯片实现功能配置。

        LDR6282B与MCU的通信接口采用的是I2C接口，总共包含三根线，分别是数据线SDA、时钟线SCL和中断线INT（引脚不足，可省略）。LDR6282B芯片在通信过程中，是作为I2C从机进行的。

       能支持I2C接口通讯的3K/4K 双USB Type-C接口盲插便携显示器解决方案，使用起来更简单，方便。
