树莓派在身份证件核验领域应用之后台服务器

本文主要是介绍树莓派在身份证件核验领域应用之后台服务器，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

作者：Mr.Kim.Wu

微信号：MrKimWu

QQ:1315371422

上一篇《树莓派在身份证件核验领域应用》中简单介绍并实现了树莓派结合身份证阅读的功能，但是光本机阅读还远远不够，实际应用中需要将本机

读取到的身份证信息通过网络发送到远程后台服务器，进行数据的查询判断或者保存。

下面介绍身份证信息通过网络发送到远程后台服务器并通过后台管理软件查询身份证保存记录。

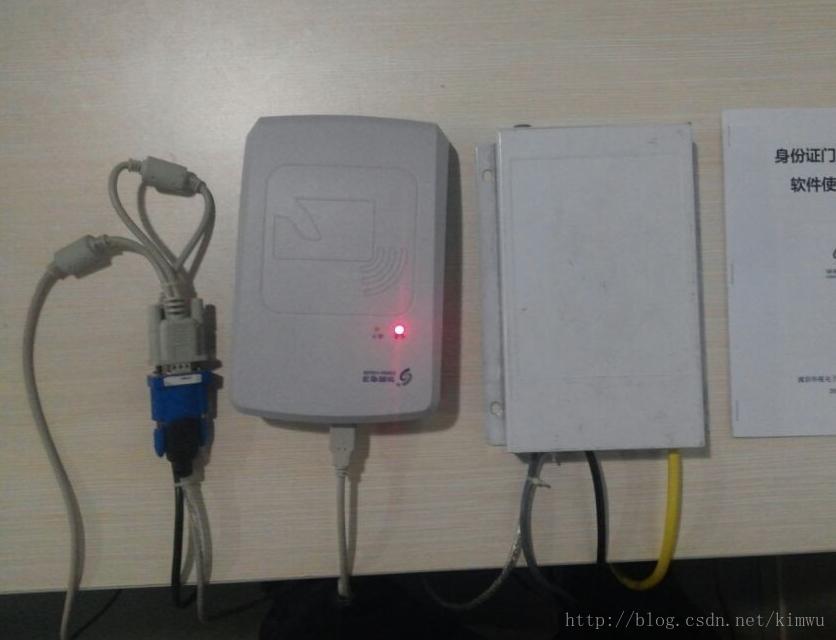

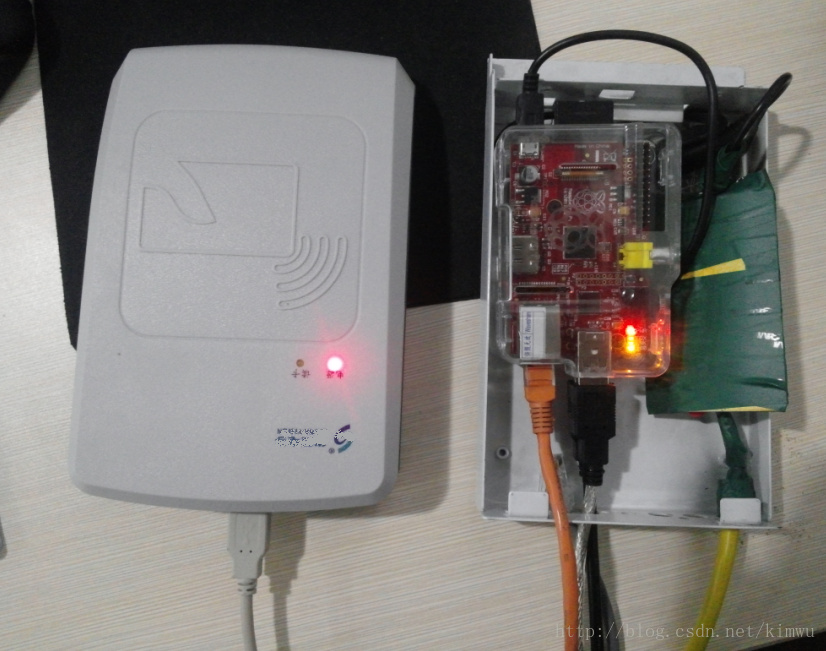

实物连接图：

本文后台采用MySQL数据库

（一）新建数据库、数据表

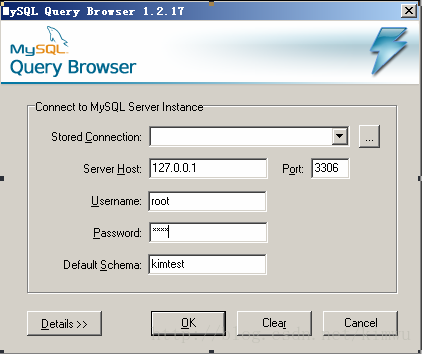

从开始菜单MySQL子菜单打开MySQL Query Browser，输入登陆密码root。

新建数据库右键点击Create New Schema或者Ctrl+N，数据库名称为kimtest。

然后执行建表脚本，新建idcard表，存放身份证文字和照片信息：

DROP TABLE IF EXISTS `kimtest`.`idcard`;

CREATE TABLE `kimtest`.`idcard` (

`id` int(10) unsigned NOT NULL AUTO_INCREMENT,

`Name` varchar(45) NOT NULL,

`Addr` varchar(80) NOT NULL,

`Sex` varchar(10) NOT NULL,

`IDCode` varchar(50) NOT NULL,

`Nation` varchar(10) NOT NULL,

`Depart` varchar(45) NOT NULL,

`Birth` varchar(20) NOT NULL,

`VldF` varchar(20) NOT NULL,

`VldT` varchar(20) NOT NULL,

`Photo` blob NOT NULL,

PRIMARY KEY (`id`)

) ENGINE=InnoDB AUTO_INCREMENT=52 DEFAULTCHARSET=gbk;

Ctrl+回车执行以上脚本。

（二）运行门禁应用服务器程序

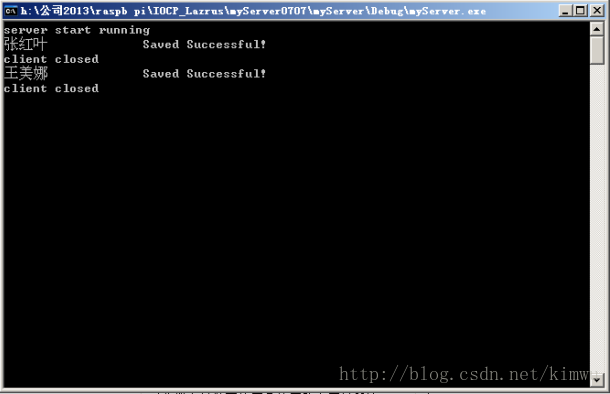

在应用服务器上执行myServer.exe 程序，弹出一个类似dos的服务窗口，此服务程序窗体一直开启并最小化，不要关闭。此程序与数据库服务器安装在同一台电脑。本服务器采用IOCP高性能并发控制设计，支持1000+的门禁并发连接。本程序使用了默认的连接信息：数据库地址："localhost", 账号："root",密码："root",数据库："kimtest",端口：3306

（三）后台数据库查询软件

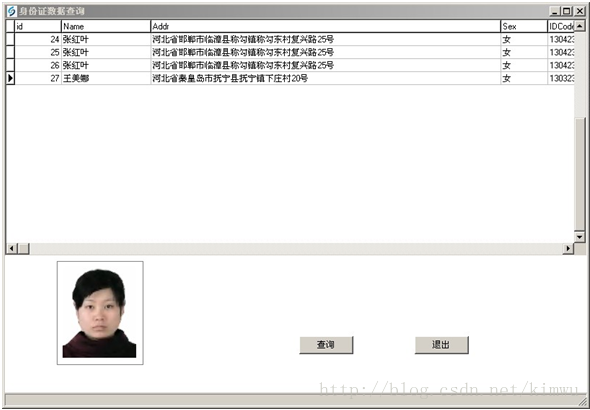

执行数据库查询程序PIDCard.exe。点击查询显示全部最新的身份证阅读采集信息。鼠标在相关记录上点击，下面显示相应人员的照片。

一、前端控制器软件

2.1查看门禁控制板分配的IP地址

如果是没有接显示器操作门禁控制板，可能会不知道门禁控制板网卡自动分配到的IP地址，不知道登录到哪儿。以下提供详细操作步骤解决这个问题。

网段扫描法
这个是推荐的办法。网段扫描工具很多，推荐一个Advanced IP Scanner，ipscan22.exe。下载地址：http://pan.baidu.com/share/link?shareid=3434443053&uk=605377859
软件会自动检测电脑所在的网段，自动决定扫描范围。（例如电脑IP是192.168.1.101，扫描范围就是192.168.1.*）
按Start开始扫描，即可看到同一网段内所有计算机的列表。

本门禁控制卡的MAC地址为B8: 27: EB: DD: DF: AA,请根据MAC地址查找对应的IP地址。

路由器查询法
如果您有路由器的登录权限（例如家庭网络），也可以在路由器的管理界面，直接查询路由器分配给门禁控制卡的IP地址。

2.2 前端控制器读卡显示与上传

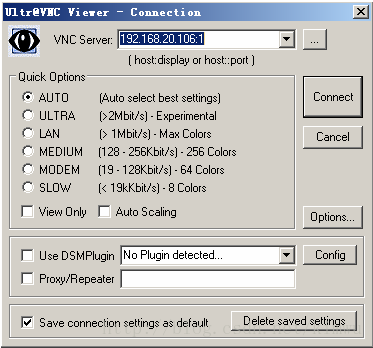

前端门禁控制板运行了Linux操作系统，可以接HDMI接口的液晶显示器和USB鼠标键盘，如果没有显示器和键盘也可以通过远程桌面软件UltraVNC-Viewer.exe登陆前端门禁控制板。门禁控制板的IP为以上方法查询到的IP(本例为192.168.20.106)，默认登陆密码：raspberry

前端控制板上电启动后自动运行身份证阅读程序界面窗体，如下图。首次运行身份证阅读软件请先设置正确的门禁应用服务器的IP地址，服务器默认IP地址为192.168.0.9，若连接门禁应用服务器成功，前端身份证阅读器的读卡指示灯不断闪烁（从上电到启动身份证阅读大概需要一分钟时间，前提是应用服务器已经启动并在等待连接状态。请耐心等候），将身份证件放到阅读器的感应区，程序自动阅读身份证信息，并将身份证文字和照片信息打包后通过网络自动发送到门禁应用服务器，门禁应用服务器再将收到的身份证信息按照相应的数据包格式解析后保持至本地MySQL数据库的idcard数据表中。
