CityEngine CGA语法之偏移函数 offset

概要

offset(offsetDistance)
offset(offsetDistance, offsetSelector)

参数

offsetDistance (float)：偏移距离，可正可负。为正是向外扩，为负时向内缩
offsetSelector (selstring)：有三个取值：all、inside 和 border

all 保留全部，inside 只保留内部，border 保留放大或缩小的部分。默认为all，保留全部

注意

当offsetDistance为正，offsetSelector为inside时，保留的是外扩后的整个图形

offset操作放大或缩小的部分是由多个多边形构成的，而不是一个多边形

功能

实现多边形按距离后退和外扩

示例

offset(offsetDistance)

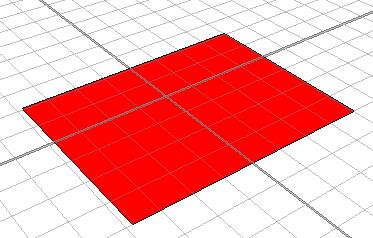

设置offsetDistance为10，外扩10个单位，设置颜色为红色（默认为保留全部）

Lot-->offset(10)color("#ff0000")

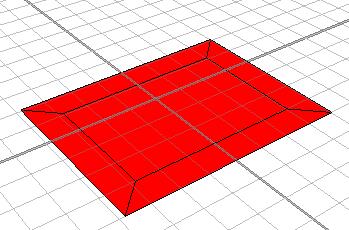

设置offsetDistance为-10，内缩10个单位，设置颜色为红色

Lot-->offset(-10)color("#ff0000")

offset(offsetDistance, offsetSelector)

设置offsetDistance为10，offsetSelector为inside ，保留内部（保留整个图形），设置颜色为红色

Lot -->offset(10,inside)color("#ff0000")

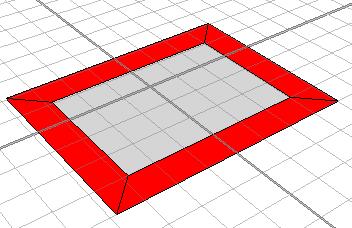

设置offsetDistance为10，offsetSelector为border，保留放大的部分，设置颜色为红色

Lot -->offset(10,border)color("#ff0000")

设置offsetDistance为-10，offsetSelector为border，保留缩小的部分，设置颜色为红色

Lot -->offset(-10,border)color("#ff0000")
