工控机通过485modbus转profinet网关与温度智能表通讯配置案例

本文主要是介绍工控机通过485modbus转profinet网关与温度智能表通讯配置案例，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

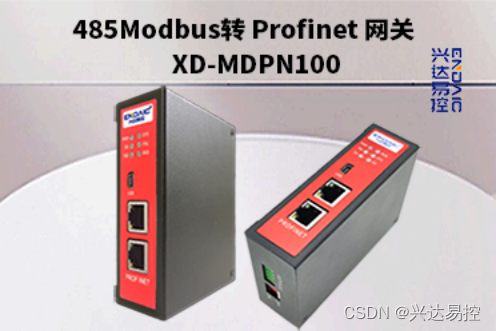

在这个案例中，通过485modbus转profinet网关（XD-MDPN100）可以实现工控机与温度智能表之间的双向通信。工控机通过modbus协议将温度数据发送到网关，网关将数据转换为profinet协议后发送给温度智能表进行显示和控制。
通过485modbus转profinet网关（XD-MDPN100）可以将不同标准的设备连接在一起，实现设备之间的互联互通。这样可以方便地进行数据的传输和共享，提高了工业自动化的效率和可靠性。
在这里插入图片描述

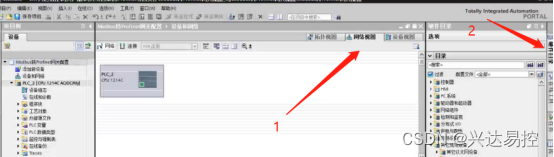

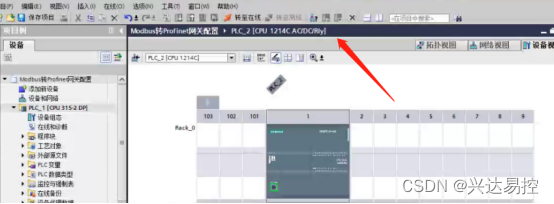

打开博图加载PLC，本例使用1200PLC
在这里插入图片描述

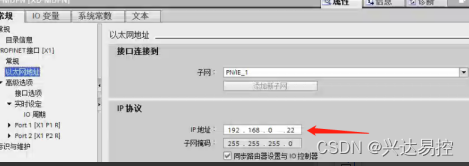

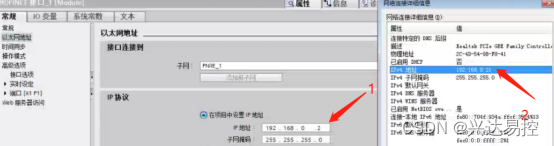

配置PLC的IP地址(与本地IP地址在同一网段)

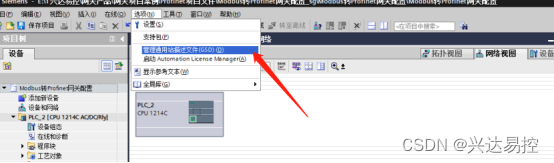

添加GSD文件

GSD文件安装完成后，单击，打开网络视图下的硬件目录

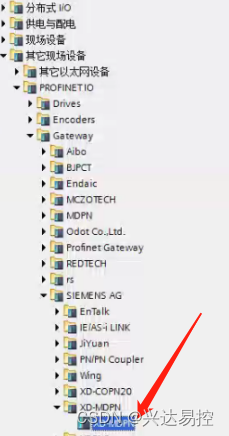

找到485modbus转profinet网关驱动程序并双击将其添加到博图

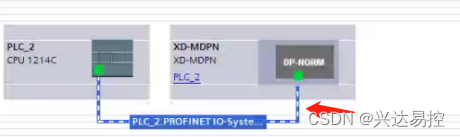

单击，选择485modbus转profinet网关驱动接口连接1200PLC
在这里插入图片描述
配置网关IP地址(与PLC在同一网段)

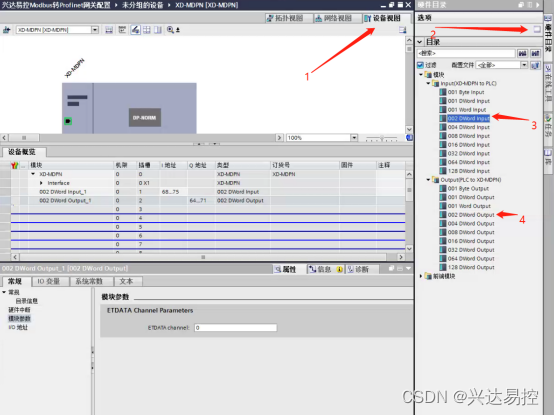

在设备视图中单击硬件目录，添加读写数据长度。在本例中，选择读2个数据长度，写2个数据长度

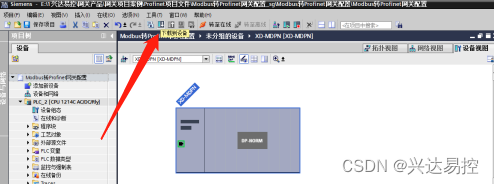

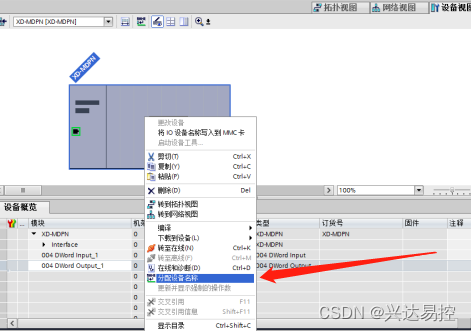

双击进入设备视图，右键单击进入分配设备名称的网关

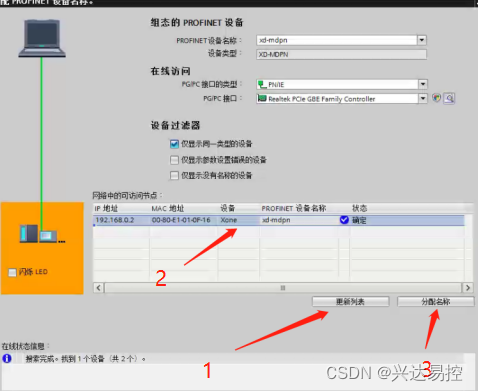

点击“更新”自动搜索设备，然后点击“分配设备名称”
在这里插入图片描述
下载配置到PLC

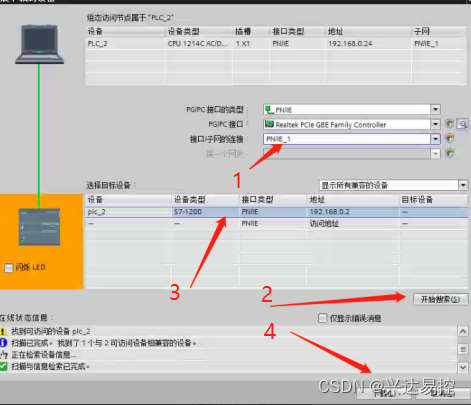

选择“PN/IE_1”。单击开始搜索，选择找到的设备，然后单击下载

将配置下载到PLC（按照提示完成）

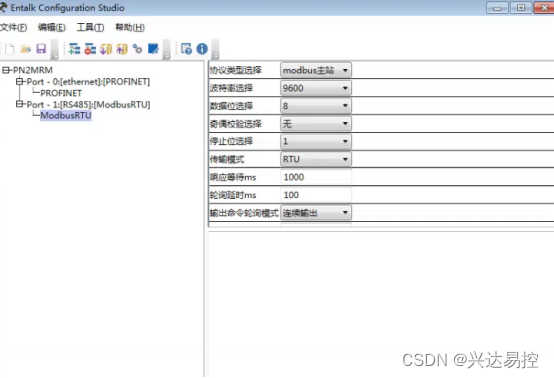

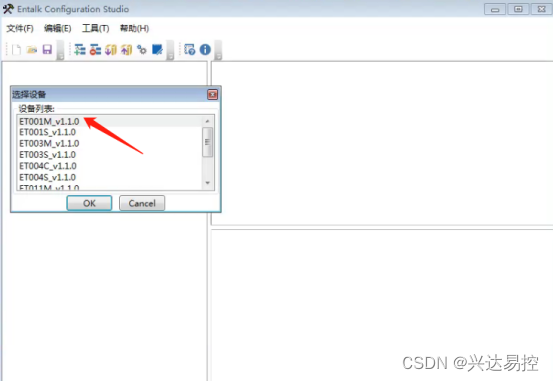

打开485modbus转profinet网关调试软件，添加网关
在这里插入图片描述

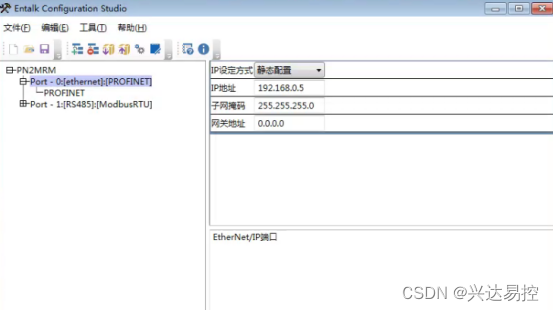

配置IP地址，与下载组态的保持同一网段
在这里插入图片描述

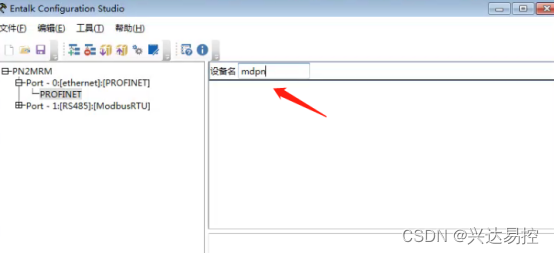

配置网关名称，与下载组态的保持一致
在这里插入图片描述

打开温度智能表通讯说明
在这里插入图片描述

本案例使用485，波特率9600，8个数据位，1个停止位，无校验，站地址为1
在这里插入图片描述

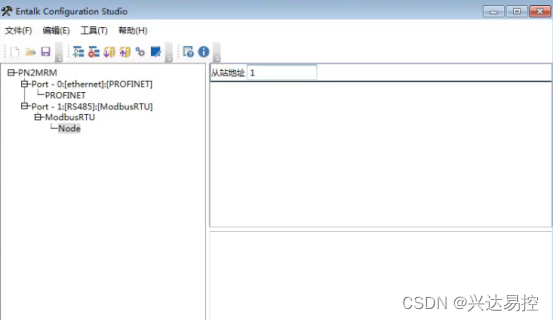

设置站地址
在这里插入图片描述

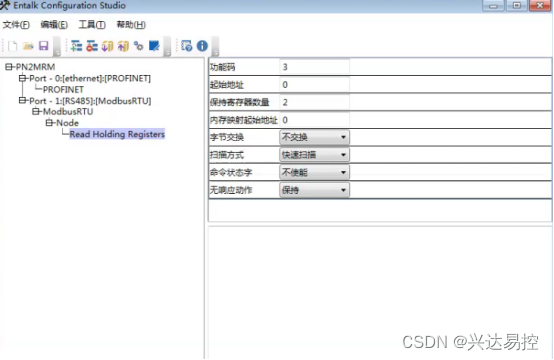

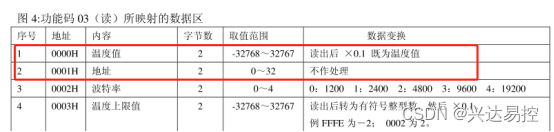

读温度和地址
在这里插入图片描述

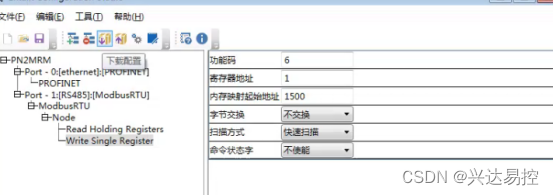

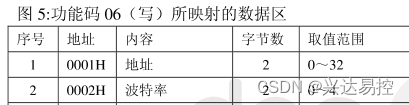

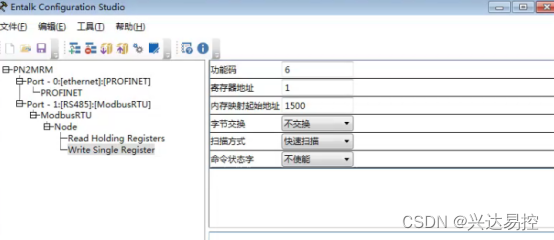

用06功能码写地址和波特率
在这里插入图片描述

下载配置到网关
在这里插入图片描述

工控机通过485modbus转profinet网关（XD-MDPN100）与温度智能表通讯是一种现代化工业自动化中常见的案例。这种通信方式可以实现设备之间的互联互通，提高工业自动化的效率和可靠性。在工业领域中，这种通信方式有着广泛的应用，可以实现温度的实时监测和控制，避免设备故障和生产事故的发生。
