5G sib1消息内容学习

本文主要是介绍5G sib1消息内容学习，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

1.genericParameters：
（1）locationAndBandwidth：用RIV形式表示BWP的PRB的起始位置和占用的PRB个数；关于RIV参考[《5G NR资源分配中RIV指示的具体原理》](https://blog.csdn.net/m0_45416816/article/details/103970366)；(2) subcarrierSpacing:子载波间隔，4G固定为15Hz,5G有很多，一般低频fr1（sub6g）是15Hz和30Hz两种.
2. frequencyInfoDL:(1)  freqBandIndicatorNR:(2)  offsetToPointA:(3)  offsetToCarrier:(2)(3)可以参考此图

在这里插入图片描述
(4) carrierBandwidth: 整个载波带宽；
(5) kssb: 子载波偏移，具体参见下图： kssb
摘抄网上一句话再解释下kssb: 再来看上图，由于同步栅格和频率栅格的不对齐，SSB的第0号RB的第0号子载波与和SSB有重叠的BWP中的RB中的最低RB的第0号子载波之间的频率偏差叫做kssb。这句话听起来可能有些拗口，图中蓝色的部分表示BWP中与SSB有重叠的RB，那么这些RB中的最低的一个，也就是图中箭头指向的那一个RB，它的0号子载波与SSB的频率最低点，也就是SSB的0号RB的0号子载波，之间的频率偏差叫做kssb。
原文链接：5G NR SSB（SS/PBCH Block）详解
3. BWP （bandwidth Part）：BWP是5G新引入的概念，因为5G带宽为400M远远大于4G的20M，为了减少手机端的功耗，设置了BWP的概念。BWP (Bandwidth Part)
(1)BWP是UE级别的，区别于SSB是小区级别参数;
(2)5G规定一个载波可以最多有4个bwp,而同时只有一个bwp处于激活状态；
(3)一般BWP信息在sib1中表示，为initialbwp，包括上下行；
(4)carrier bandwidth part是一个bwp的带宽,而carrier bandwidth 是整个载波的带宽；
(5)一个bwp最少占用24个rb;
(6)一个ssb有20个rb;
(7)pointA就是crb0,作为载波带宽的基准；
(8)offsetToPointA就是pointA到kssb的带宽；
(9) kSSB, 低4个bits来源于 ssb-SubcarrierOffset, 而 ssb-SubcarrierOffset 来自于MIB;
(10)位于同一载波上的不同bwp其子载波间隔可以不同；
(11)offsetcarrier是bwp到pointA的带宽；
4. rach-ConfigCommon:
(1) msg1-FDM:的取值为{1,2,4,8}，它确定频域PRACH occasion的个数；参考5G/NR 随机接入过程之PRACH频域资源
（2）PRACH occasion和ssb-perRACH-OccasionAndCB-PreamblesPerSSB：参考5G/NR PRACH和preamble如何与SSB进行映射？；
（3）msg1-FrequencyStart确定PRACH occasion 0的RB起始位置相对于上行公共BWP的频域起始位置(即BWP 0)的偏移，即确定PRACH的频域起始位置；参考5G/NR 随机接入过程之PRACH频域资源
(4) ssb-perRACH-OccasionAndCB-PreamblesPerSSB one: 高层通过参数ssb-perRACH-OccasionAndCB-PreamblesPerSSB配置N(L1参数：SSB-per-rach-occasion)个SSB关联一个PRACH occasion(频域)，和每个SSB在每个有效PRACH occasion上基于竞争的preamble数(L1参数：CB-preambles-per-SSB)。其中对于N的配置有如下两种:N<1和N>=1;
原文链接：https://blog.csdn.net/qq_33206497/article/details/89980529
对于N<1,比如N = 1/4：在这里插入图片描述

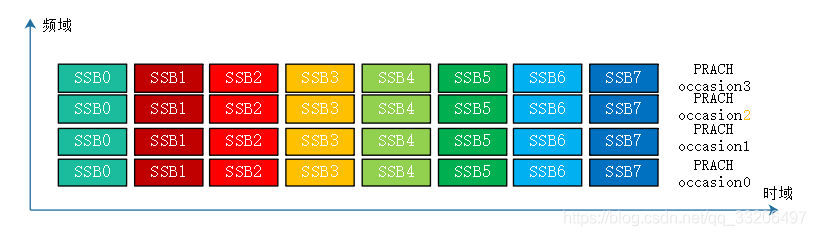

对于N>1,比如N = 2:

(5) prach-ConfigurationIndex:主要用来确定preambleformat;
参考：5G/NR 随机接入过程之PRACH时域资源
(6) ra-ContentionResolutionTimer：竞争解决定时器时长
参考：每发送完MSG3（包括重传），UE就启动定时器mac- ContentionResolutionTimer来监听MSG4。如果此时间段内按收到MSG4且冲突解决完成，则UE停止定时器mac-ContentionResolutionTimer;如果mac-ContentionResolutionTimer超时，则竞争解决过程失败。
如果MSG3中携带了MAC控制单元C-RNTI，则在竞争解决完成后，UE丢弃临时C-RNTI，完成随机接入；如果MSG3中携带CCCH SDU，则在竞争解决完成后，将临时C-RNTI升级为C-RNTI，完成随机接入。
所在协议：3GPP TS 36.311，36.321。
影响范围：小区。
取值范围：sf8(8)、sf16(16)、sf24(24)、sf32(32)、sf40(40)、sf48(48)、sf56(56)、sf64(64)，单位子帧。
优化建议：此值设置越大越有助于提高接入成功率。
3.PDCCH:
(1)DCI(Downlink Control Information):
(2)在NR系统中，UE要知道PDCCH在频域上的位置和时域上的位置才能成功解码PDCCH。为了方便，NR系统将PDCCH频域上占据的频段&时域上占用的OFDM符号数等信息封装在CORESET中；将PDCCH 起始OFDM符号编号以及PDCCH监测周期等信息封装在Search Space中;
(3)通过CORESET和SearchSpce可以确定出PDCCH可能所在的位置。PDCCH即下行控制信道，主要用来承载上行调度信息和下行调度信息;
PDCCH
4.PUSCH/PUSCH
PUSCH/PDSCH
