/ 正文 /

本文探讨MotionLayout的使用，来领会一下MotionLayout的???????? 之处。

本文你将学到

使用代码操控
和其它组件配合使用
仿华为拨号界面动画效果
Android 11 彩蛋制作

使用代码操控

为什么要用代码控制转场呢，xml写着不香吗???? ？xml写着很方便，但是有时我们需要动态的改变转场的效果，就需要通过代码来实现了。比如初始状态是xml描述的转场效果，当我们点击按钮时，变成另外一种转场效果，下面就来实现一下吧。

示例

实现前，先看下效果：

初始转场动画是一个简单的位移动画。

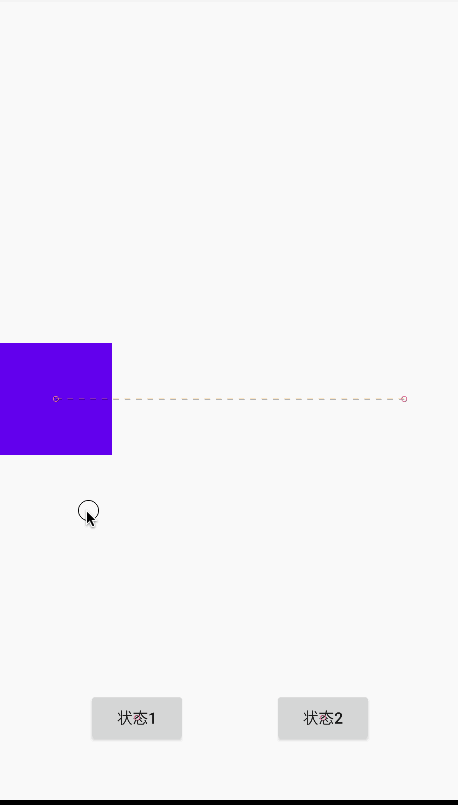

点击状态1按钮，转场动画变成除了平移转场动画外, 还有rotationY从1到180 和alpha从1到0.1的过度转场动画。点击状态2按钮，平移转场结束的位置变了。

核心代码

  //按钮1    binding.btnState1.setOnClickListener {// 0️⃣ 通过id获取ConstraintSet，id 是xml中对应idval constraintSet = binding.motionLayout.getConstraintSet(R.id.end)//1️⃣ 通过id获取ConstraintconstraintSet.getConstraint(R.id.box).apply {// 2️⃣//设置layout 的一些属性//↓↓这行代码↓↓ =>layout_constraintTop_toTopOf="parent"layout.topToTop = Constraints.LayoutParams.PARENT_IDlayout.bottomToBottom = Constraints.LayoutParams.PARENT_IDlayout.endToEnd = Constraints.LayoutParams.PARENT_ID//transform 可以改变旋转缩放等属性transform.rotationY = 180ftransform.rotationX = 0fpropertySet.alpha = 0.1f}}binding.btnState2.setOnClickListener {val constraintSet = binding.motionLayout.getConstraintSet(R.id.end)constraintSet.getConstraint(R.id.box).apply {layout.topToTop = Constraints.LayoutParams.PARENT_IDlayout.endToEnd = Constraints.LayoutParams.PARENT_ID//去除约束将View 放到右上角layout.bottomToBottom = Constraints.LayoutParams.UNSETtransform.rotationX = 180ftransform.rotationY = 0f}}

xml的代码就不贴了。

代码分析

在0️⃣处通过getConstraintSet(id:Int)方法获取转场结束时的ConstraintSet的对象。在代码1️⃣处getConstraint(id:Int)获取ConstraintSet的一个约束对象Constraint，在2️⃣代码处，通过Constraint对象来改变一些约束条件。综上所述，通过代码动态改变转场大致有以下三步。

通过MotionLayout的getConstraintSet(id:Int)获取要修改的的约束集ConstrainSet：

 val constraintSet = binding.motionLayout.getConstraintSet(R.id.end)

通过ConstrainSet的getConstraint(id:Int)的方法获取对应Contraint。

val constraint=constraintSet.getConstraint(R.id.box)

拿到Contraint之后，利用提供的方法，就可以改成自己想要的效果了。

重新说一下Constraint

上一篇文章说Constraint可以设置View的约束和属性等，例如：

 <Constraint android:id="@+id/box"android:layout_width="100dp"android:layout_height="100dp"android:rotationX="180"android:scaleY="0.5"android:scaleX="0.5"motion:layout_constraintBottom_toBottomOf="parent"motion:layout_constraintEnd_toEndOf="parent"motion:layout_constraintTop_toTopOf="parent"/>

Constraint还有一种写法，Constraint有子级把属性写在对应的子级里面：

          <Constraint android:id="@+id/box"><Layoutandroid:layout_width="100dp"android:layout_height="100dp"motion:layout_constraintBottom_toBottomOf="parent"motion:layout_constraintEnd_toEndOf="parent"motion:layout_constraintTop_toTopOf="parent" /><Transformandroid:rotationX="180"android:scaleX="0.5"android:scaleY="0.5" /></Constraint>

下面是Constraint部分源码。

 public static class Constraint {……public final PropertySet propertySet = new PropertySet();public final Motion motion = new Motion();public final Layout layout = new Layout();public final Transform transform = new Transform();public HashMap<String, ConstraintAttribute> mCustomConstraints = new HashMap<>();……}

上面几个成员都是和Constraint 子标签对应的，通过这些成员就可以实现和xml 一样的效果。

// 和 <Layout/> 对应
layout.topToTop = Constraints.LayoutParams.PARENT_ID
layout.bottomToBottom = Constraints.LayoutParams.PARENT_IDlayout.endToEnd = Constraints.LayoutParams.PARENT_ID// 和 <Transform/> 对应
transform.rotationY = 180f
transform.rotationX = 0f
// 和 <PropertySet/> 对应
propertySet.alpha = 0.1f
……

和其它组件配合使用

和ViewPager组合使用

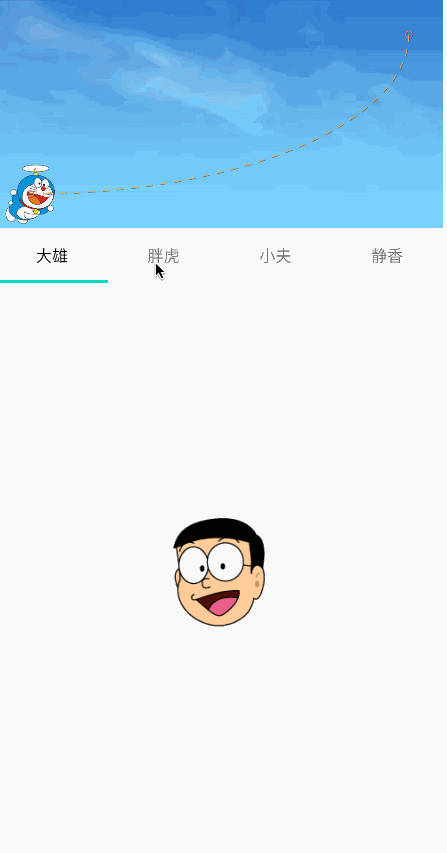

让动画随着ViewPager的滑动而运动。效果如下：

实现思路，MotionLayout有一个setProgress(float pos)方法，当滑动ViewPager时，改变MotionLayout的执行进度。

核心代码

布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"tools:context=".ViewPagerDemoActivity"><!--MotionLayout 作为根布局，才能使用as的预览动画，所以采用include方式--><includeandroid:id="@+id/motionLayout"layout="@layout/viewpager_header"/><com.google.android.material.tabs.TabLayoutandroid:id="@+id/tabs"android:layout_width="match_parent"android:layout_height="wrap_content" /><androidx.viewpager.widget.ViewPagerandroid:id="@+id/viewpager"android:layout_width="match_parent"android:layout_height="match_parent" /></LinearLayout>

MotionLayout 作为根布局，才能使用as的预览动画，所以采用include方式。

viewpager_header.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"android:layout_width="match_parent"android:layout_height="200dp"android:background="@drawable/sky"app:layoutDescription="@xml/viewpager_header_scene"app:showPaths="true"><ImageViewandroid:id="@+id/doraemon"android:layout_width="100dp"android:layout_height="100dp"android:src="@drawable/doraemon"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintStart_toStartOf="parent" /></androidx.constraintlayout.motion.widget.MotionLayout>

viewpager_header_scene.xml

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"xmlns:motion="http://schemas.android.com/apk/res-auto"><Transitionmotion:constraintSetEnd="@+id/end"motion:constraintSetStart="@id/start"motion:duration="1000"motion:pathMotionArc="flip"></Transition><ConstraintSet android:id="@+id/start"><Constraintandroid:id="@id/doraemon"android:layout_width="60dp"android:layout_height="60dp"motion:layout_constraintBottom_toBottomOf="parent"motion:layout_constraintStart_toStartOf="parent" /></ConstraintSet><ConstraintSet android:id="@+id/end"><Constraintandroid:id="@id/doraemon"android:layout_width="60dp"android:layout_height="60dp"motion:layout_constraintEnd_toEndOf="parent"motion:layout_constraintTop_toTopOf="parent" /></ConstraintSet>
</MotionScene>

Activity代码

    ……部分代码省略binding.viewpager.addOnPageChangeListener(object : ViewPager.OnPageChangeListener {override fun onPageScrolled(position: Int,positionOffset: Float,positionOffsetPixels: Int) {binding.motionLayout.root.progress =(position + positionOffset) / (adapter.count - 1)}override fun onPageSelected(position: Int) {}override fun onPageScrollStateChanged(state: Int) {}})

添加viewPager的page改变监听器，在onPageScrolled中根据位置和偏移量计算当前活动的进度，修改MotionLayout的progress的值，从而实现MotionLayout和ViewPager的联动。如果其他控件想实现联动也是类似方式。

仿EMUI 11 拨号界面动画

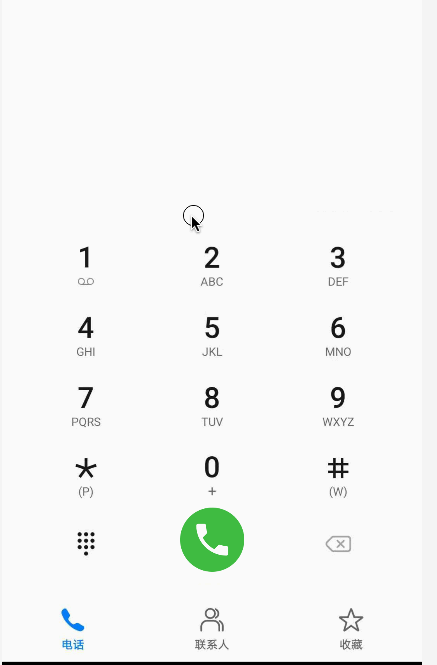

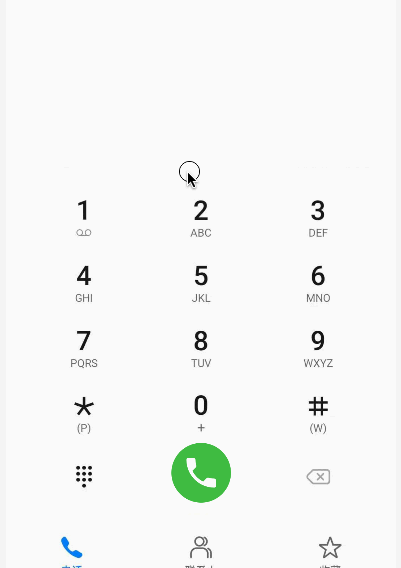

原效果：

简单的分析一下，当我们滑动列表时，键盘和拨号键做位移动画，其他的细节先不管，这个用MotionLayout还是挺好实现的，下面我来实现一下。上代码：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"app:layoutDescription="@xml/activity_huawei_tel_scene"tools:context=".HuaweiTelActivity"><androidx.recyclerview.widget.RecyclerViewandroid:id="@+id/recyclerView"android:layout_width="match_parent"android:layout_height="match_parent" /><!--数组键盘--><ImageViewandroid:id="@+id/telKeyboard"android:layout_width="match_parent"android:layout_height="0dp"android:elevation="2dp"android:src="@drawable/tel_keyboard"app:layout_constraintBottom_toTopOf="@+id/telBottomNav"app:layout_constraintDimensionRatio="1.1" /><!-- 底部导航栏--><ImageViewandroid:id="@+id/telBottomNav"android:layout_width="match_parent"android:layout_height="64dp"android:background="@android:color/white"android:elevation="2dp"android:src="@drawable/tel_bottom_nav"app:layout_constraintBottom_toBottomOf="parent" /><!--拨号键--><ImageViewandroid:id="@+id/imgPhone"android:layout_width="64dp"android:layout_height="64dp"android:layout_marginBottom="20dp"android:background="@drawable/bg_circle"android:elevation="2dp"android:padding="10dp"android:src="@drawable/ic_baseline_local_phone_24"app:layout_constraintBottom_toTopOf="@+id/telBottomNav"app:layout_constraintEnd_toEndOf="parent"app:layout_constraintStart_toStartOf="parent" /></androidx.constraintlayout.motion.widget.MotionLayout>

⚠️ 这里只是演示动画，界面上非动画必要元素都用图片代替了。

activity_huawei_tel_scene.xml

<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"xmlns:motion="http://schemas.android.com/apk/res-auto"><Transitionmotion:constraintSetEnd="@+id/end"motion:constraintSetStart="@id/start"motion:duration="1000"><OnSwipe/></Transition><ConstraintSet android:id="@+id/start"><Constraintandroid:id="@+id/imgPhone"android:layout_width="60dp"android:layout_height="60dp"android:layout_marginBottom="20dp"android:elevation="2dp"motion:layout_constraintBottom_toBottomOf="@+id/telKeyboard"motion:layout_constraintEnd_toEndOf="parent"motion:layout_constraintStart_toStartOf="parent"/><Constraintandroid:id="@+id/telKeyboard"android:layout_width="match_parent"android:layout_height="0dp"android:elevation="2dp"motion:layout_constraintBottom_toTopOf="@+id/telBottomNav"motion:layout_constraintDimensionRatio="1.1" /></ConstraintSet><ConstraintSet android:id="@+id/end"><Constraintandroid:id="@+id/telKeyboard"android:layout_width="match_parent"android:layout_height="0dp"android:elevation="2dp"motion:layout_constraintDimensionRatio="1.1"motion:layout_constraintTop_toTopOf="@id/telBottomNav" /><Constraintandroid:id="@+id/imgPhone"android:layout_width="60dp"android:layout_height="60dp"android:layout_marginEnd="50dp"android:layout_marginBottom="20dp"android:elevation="2dp"motion:layout_constraintBottom_toTopOf="@id/telBottomNav"motion:layout_constraintEnd_toEndOf="parent"/></ConstraintSet>
</MotionScene>

我们在id=start的ConstraintSet中定义数字键盘位于底部导航上方也就是motion:layout_constraintBottom_toTopOf="@+id/telBottomNav" ，拨号按钮位于水平居中位置。在id=end的ConstraintSet 中定义数字键盘顶部和底部导航的顶部对齐也就是motion:layout_constraintTop_toTopOf="@id/telBottomNav"，将拨号按钮放在靠近屏幕右侧的位置。

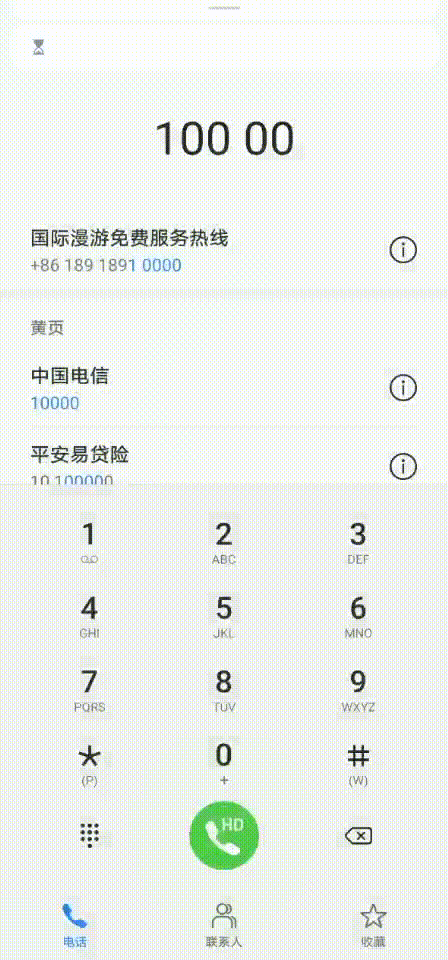

运行效果如下：

下面来处理一些细节（拨号按钮改变的过度动画）。我看到这个效果想到的是在constraintlayout v2.0添加一个ImageFilterView来实现这个效果。

ImageFilterView继承ImageView，他可以改变图片的饱和度、色温等，还可以做两个图片渐变过度的效果。先就用ImageFilterView 来实现拨号按钮改变的过度动画试试。

布局

   …… 其他代码同上
<!--拨号键--><androidx.constraintlayout.utils.widget.ImageFilterViewandroid:id="@+id/imgPhone"android:src="@drawable/ic_baseline_local_phone_24"app:altSrc="@drawable/ic_baseline_dialpad_24"/>

ImageFilterView除了src外还有一个altSrc的属性，如果这个设置了，那么src和altSrc会组合成LayerDrawable作为ImageView的Drawable。其源码如下：

Drawable drawable = a.getDrawable(styleable.ImageFilterView_altSrc);
if (drawable != null) {this.mLayers = new Drawable[2];this.mLayers[0] = this.getDrawable();this.mLayers[1] = drawable;this.mLayer = new LayerDrawable(this.mLayers);this.mLayer.getDrawable(1).setAlpha((int)(255.0F * this.mCrossfade));super.setImageDrawable(this.mLayer);}

activity_huawei_tel_scene.xml

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"xmlns:motion="http://schemas.android.com/apk/res-auto">…… 省略代码同上<ConstraintSet android:id="@+id/start"><Constraintandroid:id="@+id/telKeyboard"…… /><Constraintandroid:id="@+id/imgPhone"……><CustomAttributemotion:attributeName="crossfade"motion:customFloatValue="0" /></Constraint></ConstraintSet><ConstraintSet android:id="@+id/end"><Constraintandroid:id="@+id/telKeyboard"…… /><Constraintandroid:id="@+id/imgPhone"……><CustomAttributemotion:attributeName="crossfade"motion:customFloatValue="1" /><Transformandroid:scaleX="0.9"android:scaleY="0.9" /></Constraint></ConstraintSet>
</MotionScene>

上面使用了自定义属性crossfade，crossfade是ImageFilterView定义用于src到altSrc过度的属性，其这部源码核心代码如下：

   public void setCrossfade(float crossfade) {mCrossfade = crossfade;if (mLayers != null) {if (!mOverlay) {//mOverlay 为false时，crossfade变化，alt对应的图片也会改变透明度mLayer.getDrawable(0).setAlpha((int) (255 * (1 - mCrossfade)));}//getDrawable(1) => altSrc 根据mCrossfade 改变透明度mLayer.getDrawable(1).setAlpha((int) (255 * (mCrossfade)));super.setImageDrawable(mLayer);}}

根据源码我们可以看出，如何想让alt的透明度也跟着变化我们就要吧mOverlay 设置成false，所以我们把布局代码改成如下：

<!--拨号键--><androidx.constraintlayout.utils.widget.ImageFilterViewandroid:id="@+id/imgPhone"……android:src="@drawable/ic_baseline_local_phone_24"app:altSrc="@drawable/ic_baseline_dialpad_24"app:overlay="false"/>

运行效果如下。

有点感觉了???? ，但仔细发现还是和原效果有点差不别的，原效果是一个图片完全消失，另一个图片才开始显示，但上面我们使用ImageFilterView实现的效果是一个图片透明度逐渐减小，另一个透明度逐渐增大，是同时进行的。因为ImageFilterView的setCrossfade方法里面的逻辑就是这样写的，我们也没有办法。

虽然我们没法改变ImageFilterView的setCrossfade方法，但是我们可以仿照这种方式改一改，下面就开干了，我们自定义一个CrossFadeImageView，代码如下：

class CrossFadeImageView @JvmOverloads constructor(context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : AppCompatImageView(context, attrs, defStyleAttr) {private var layerDrawable: LayerDrawable? = null/*** 控制src图片透明度*  value [0,1]*/var srcAlpha = 0fset(value) {field = valuelayerDrawable?.getDrawable(0)?.alpha = (255*value).toInt()invalidate()}/*** 控制altSrc图片透明度*  value [0,1]*/var altSrcAlpha = 0fset(value) {field = valuelayerDrawable?.getDrawable(1)?.alpha = (255*value).toInt()invalidate()}init {val a = getContext().obtainStyledAttributes(attrs, R.styleable.CrossFadeImageView)val drawable = a.getDrawable(R.styleable.CrossFadeImageView_altSrc)a.recycle()if (drawable != null) {drawable.alpha = 0layerDrawable = LayerDrawable(arrayOf(getDrawable(), drawable))super.setImageDrawable(layerDrawable)}}
}

上面就是仿照ImageFilterView写的CrossFadeImageView，也是让src和altSrc合成一个LayerDrawable 作为ImageView的Drawable，我们写了两个属性[srcAlpha、altSrcAlpha]分别控制src 和altSrc的透明度。

修改布局文件如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"app:layoutDescription="@xml/activity_huawei_tel_scene"tools:context=".HuaweiTelActivity">…… 代码同上<!--拨号键--><com.wkk.motionlayoutdemo.widget.CrossFadeImageViewandroid:id="@+id/imgPhone"……android:src="@drawable/ic_baseline_local_phone_24"app:altSrc="@drawable/ic_baseline_dialpad_24" /></androidx.constraintlayout.motion.widget.MotionLayout>

修改activity_huawei_tel_scene.xml 文件文件如下：

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"xmlns:motion="http://schemas.android.com/apk/res-auto"><Transitionmotion:constraintSetEnd="@+id/end"motion:constraintSetStart="@id/start"motion:duration="1000"><OnSwipe/><!-- 2️新增code--><KeyFrameSet><KeyAttributemotion:framePosition="80"motion:motionTarget="@id/imgPhone"><CustomAttributemotion:attributeName="srcAlpha"motion:customFloatValue="0" /><CustomAttributemotion:attributeName="altSrcAlpha"motion:customFloatValue="0" /></KeyAttribute></KeyFrameSet></Transition><ConstraintSet android:id="@+id/start">……<Constraintandroid:id="@+id/imgPhone"……><!-- 0️ 新增code--><CustomAttributemotion:attributeName="srcAlpha"motion:customFloatValue="1" /><CustomAttributemotion:attributeName="altSrcAlpha"motion:customFloatValue="0" /></Constraint></ConstraintSet><ConstraintSet android:id="@+id/end">……<Constraintandroid:id="@+id/imgPhone"……><!--1️新增code--><CustomAttributemotion:attributeName="srcAlpha"motion:customFloatValue="0" /><CustomAttributemotion:attributeName="altSrcAlpha"motion:customFloatValue="1" /><Transformandroid:scaleX="0.9"android:scaleY="0.9" /></Constraint></ConstraintSet>
</MotionScene>

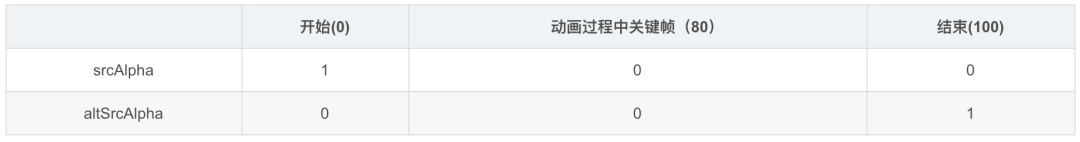

在0️⃣处动画开始的时候指定src为显示(srcAlpha=1)，altSrc为隐藏(altSrcAlpha=0)，在1️⃣处动画结束的时候指定src为隐藏(srcAlpha=0)，altSrc为显示(altSrcAlpha=1)，开始结束状态定义好了，但是看原效果动画是执行的过程中发生变化的，所以我们还在2️⃣处定义了关键帧，在动画执行80的位置指定隐藏(srcAlpha=0)，altSrc为隐藏(altSrcAlpha=0)，上面定义的状态如下表所示：

根据上表可知，在动画0到80的过程中，srcAlpha从1变化到0，透明度逐渐减小，altSrcAlpha从0到0 ，透明度没有变化，所以此过程是src的图片逐渐消失，altSrc还是不出现，到80的时候二者都隐藏了。从动画80到100，srcAlpha从0到0 透明度没有变化，所有src一直处于隐藏状态，而altSrc从0到1 ，透明度逐渐变大，所以在动画80到100的过程中，src一直处于隐藏状态，altSrc渐渐显示。综上所述，整个过程就是src先逐渐消失，等src完全隐藏时，altSrc渐渐显示，这一过程和效果大致相同。

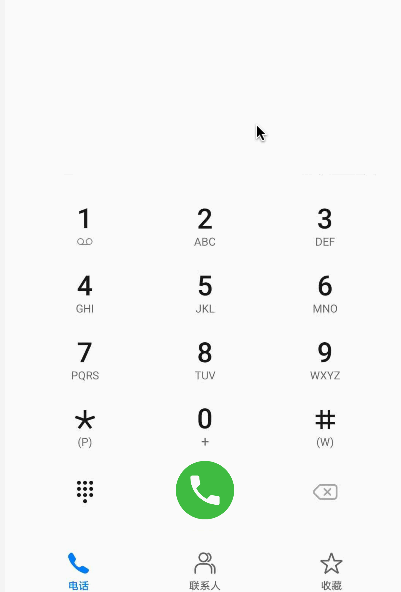

运行效果如下：

这个效果就和原效果差不多，大致思路就是这样了。当然还是有很多细节很处理了，这里就不在继续细化了，感兴趣的可以下载下面提供的代码改一改。

Android 11 彩蛋制作

效果展示

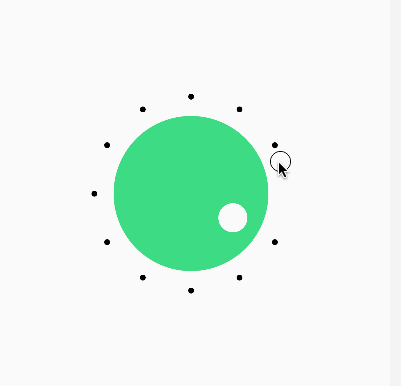

效果用MotionLayout 还是比较简单的，就是中间白色小球的环形轨迹计算的有点麻烦。下面就说一说我对白色小球计算的思路（有点麻烦，如果有比较好的方法，欢迎大家在评论区讨论 ???? ）

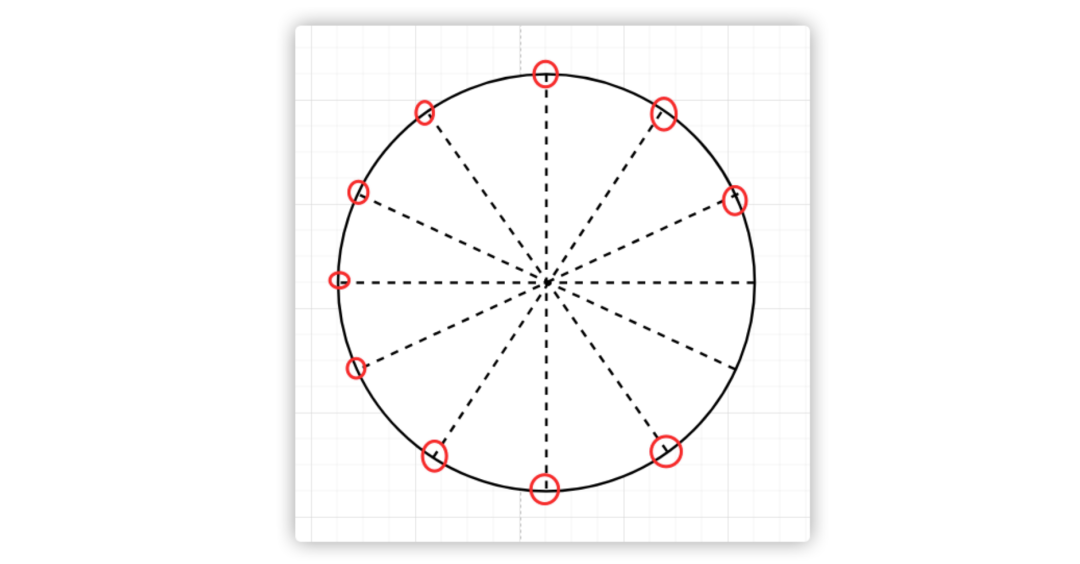

先把上面图抽象一下????。

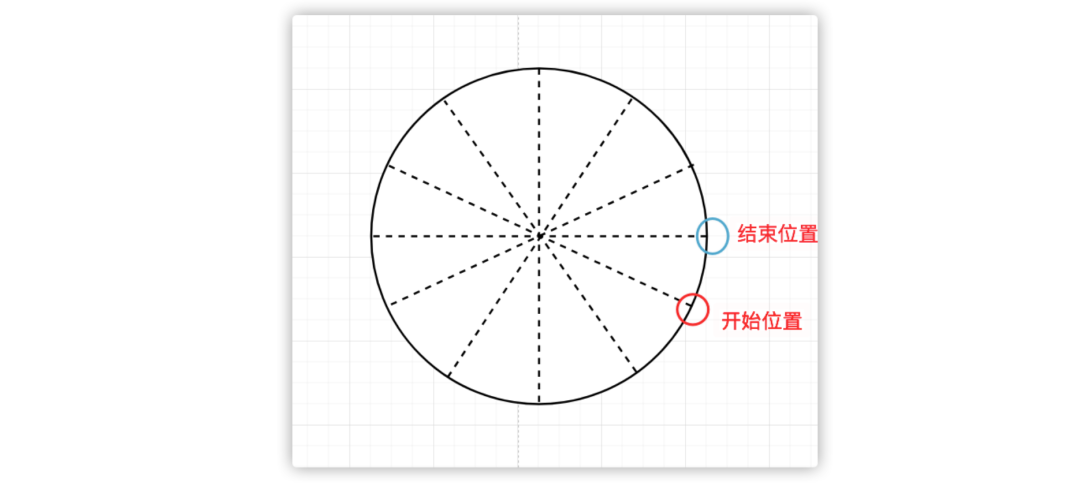

如果我们指定开始和结束位置如上图所示，在我们没有做处理的情况下，小球肯定就走直线直接到结束位置，我们想让它绕个圈圈再到结束位置，那么就要使用关键帧，让它沿着圆走，那么我们就要计算圆上各个点的位置。

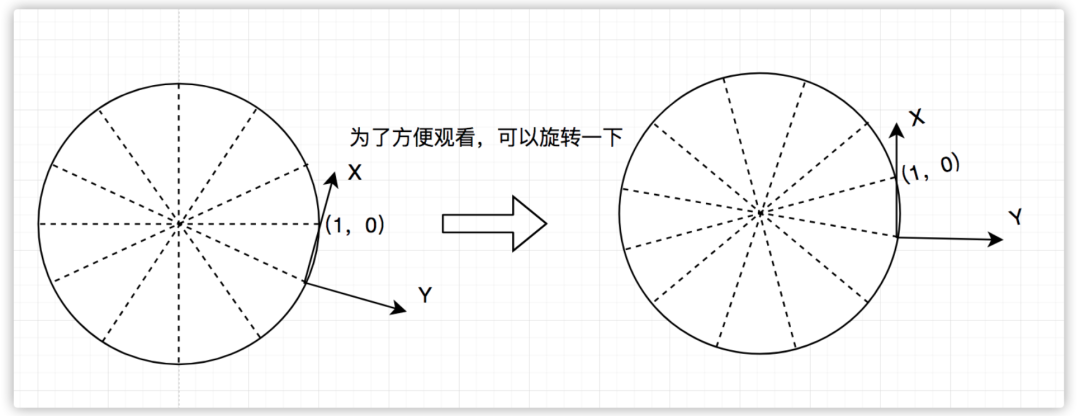

image.png我们要想知道各个点的位置，就需要先确定坐标系，这里我采用的是pathRelative 坐标系效果如下image.png。

只是单纯旋转不会影响各个点的坐标值。

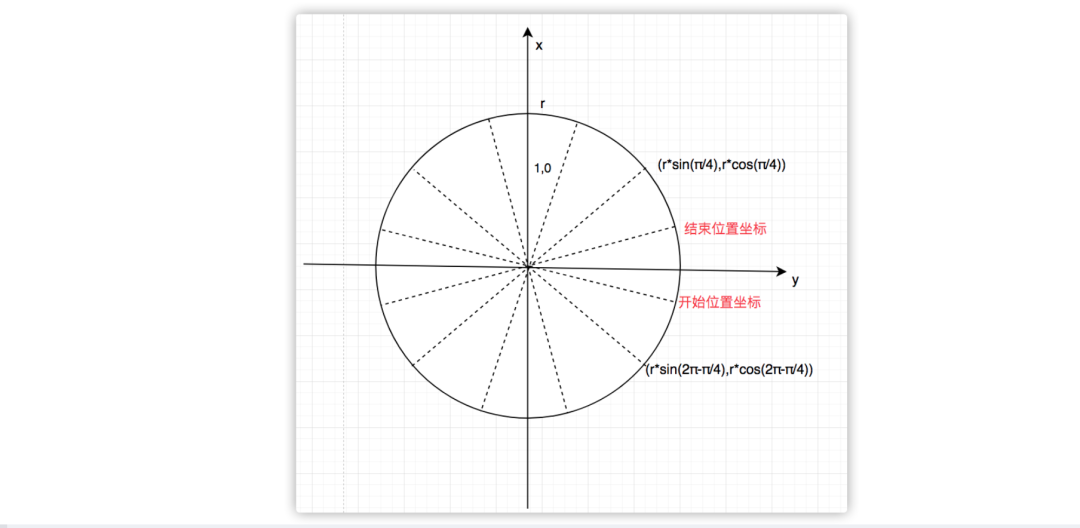

但是上面坐标系，想计算各个点，还是比较麻烦，我们可以把坐标原点移动到圆心位置，这样会改变各个点的坐标值，但是这样会变的好算一些。我们可以计算出原点x方向，和y方向的偏移大小，那其它的点的偏移大小也是和原点偏移相同的，因为我们是平移了坐标原点，所以当我们在这个坐标系算到各个点之后，还要再偏移回去。

⚠️ 注意这个坐标系，x轴和y轴是相反的。

这样我们就可以计算出各个点的的坐标了，手算那是不可能的，还是写个简单的函数计算一个各个点的坐标值吧。

var r = 1.0
fun main() {//每个点对应的弧度值，开始位置的下一个点位于2π-π/4var angrad = 2 * Math.PI - Math.PI / 4f//圆的半径r = 1 / (2 * sin(Math.PI / 12))//循环计算各个点的坐标for (i in 0..10) {calculatePoint(angrad)//每个点之间的角度间隔Math.PI / 6fangrad -= Math.PI / 6f}
}private val numberFormat = NumberFormat.getNumberInstance().apply { maximumFractionDigits = 3 }/***根据[angrad]弧度值，打印对应的x，y坐标值*/
fun calculatePoint(angrad: Double) {//与常规坐标系相比，这里x轴和y轴是反的//把圆看做单位圆，那么sin(angrad)就是x坐标，因为我们平移了原点，// sin(Math.PI / 12f) 是原点在x轴方向的偏移量，要先得到原来的值，还要平移回去//所以还要加上平移量。r是圆点半径值，sin(angrad) + sin(Math.PI / 12f)是我们把圆当做单位圆计算的，//那么 r * (sin(angrad) + sin(Math.PI / 12f)) 就是真实的x坐标了val calculateX = r * (sin(angrad) + sin(Math.PI / 12f))//坐标y与坐标x同理val calculateY = r * (cos(angrad) - cos(Math.PI / 12f))//打印 x,y 坐标println("motion:percentX=\"${numberFormat.format(calculateX)}\"")println("motion:percentY=\"${numberFormat.format(calculateY)}\"")println()
}

输出

motion:percentX="-0.866"
motion:percentY="-0.5"motion:percentX="-1.366"
motion:percentY="-1.366"
……

上面函数的输出结果就是中间小球运动轨迹的关键帧位置，吧这些值复制出来贴的keyFrameSet中。

    <!-- 控制小球的关键帧集，让小球转圈圈 --><KeyFrameSet><KeyPositionmotion:framePosition="9"motion:keyPositionType="pathRelative"motion:motionTarget="@id/controlPoint"motion:pathMotionArc="flip"motion:percentX="-0.866"motion:percentY="-0.5" /><KeyPositionmotion:framePosition="18"motion:keyPositionType="pathRelative"motion:motionTarget="@id/controlPoint"motion:pathMotionArc="flip"motion:percentX="-1.366"motion:percentY="-1.366" />……</KeyFrameSet>

这样中间的白色小球就可以转个圈圈了，把白色小球处理好，整个动画就差不多了，还剩下周围的小球和数字11，只要在对应的关键帧位置，控制缩放就行了，代码这里就不贴了，下方提供的有源码地址可以查看。

/ 总结 /

MotionLayout 给我提供许多方便的api，再配合Android studio的图形化工具，可以让我们很容易实现一些动画效果，不过要想高度还原效果，还是要花点心思去思考的。关于MotionLayout我用了两篇文章去讲解，但还是有很多内容没有说到，想灵活使用MotionLayout 还需多多练习，多多coding。
