ViewPagerIndicator，配合ViewPager使用的指示器，可以是标签类型Tab指示器（如各种新闻app），也可以是小圆圈或小横线类型的指示器（如引导页），来自于github上大名鼎鼎的JakeWharton。

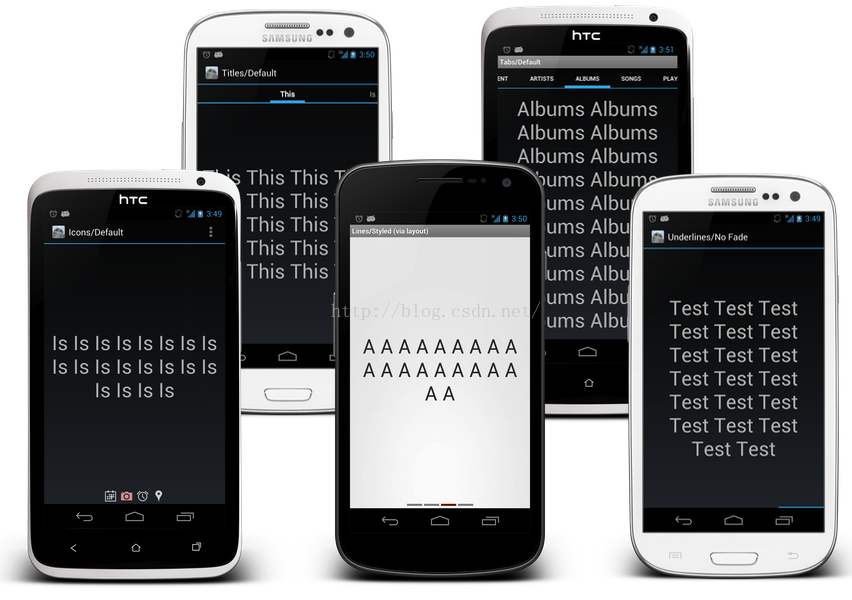

如图所示。

项目地址：
https://github.com/JakeWharton/ViewPagerIndicator
http://viewpagerindicator.com/

项目中定义的接口和类如下：
(1). PageIndicator接口，继承自ViewPager.OnPageChangeListener，定义指示器需要实现的方法。
(2). IcsLinearLayout类，继承自LinearLayout，支持Android 4.0+分割线特性。
(3). CirclePageIndicator、LinePageIndicator、TitlePageIndicator、UnderlinePageIndicator，具体的指示器类，继承自View，实现了PageIndicator接口。
(4). TabPageIndicator、IconPageIndicator，具体的指示器类，继承自HorizontalScrollView，实现了PageIndicator接口。

类的设计图：

(1).先来看继承自View的四个类，其核心都是重写onMeasure()、onDraw()、onTouchEvent()。主要区别在于onDraw()方法，根据需要绘制不同的形状，而onTouchEvent()方法几乎是一致的。

以CirclePageIndicator类为例，onMeasure()方法核心代码如下。

onMeasure()方法。

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {setMeasuredDimension(measureWidth(widthMeasureSpec), measureHeight(heightMeasureSpec));
}private int measureWidth(int measureSpec) {int result;int specMode = MeasureSpec.getMode(measureSpec);int specSize = MeasureSpec.getSize(measureSpec);if ((specMode == MeasureSpec.EXACTLY) || (mViewPager == null)) {// 确定的宽度result = specSize;} else {// 计算宽度final int count = mViewPager.getAdapter().getCount();result = (int) (getPaddingLeft() + getPaddingRight() + (count * 2 * mRadius) + (count - 1) * mRadius + 1);// 如果父视图限定了宽度，则取两者中的较小值if (specMode == MeasureSpec.AT_MOST) {result = Math.min(result, specSize);}}return result;
}private int measureHeight(int measureSpec) {int result;int specMode = MeasureSpec.getMode(measureSpec);int specSize = MeasureSpec.getSize(measureSpec);if (specMode == MeasureSpec.EXACTLY) {// 确定的高度result = specSize;} else {// 计算高度result = (int) (2 * mRadius + getPaddingTop() + getPaddingBottom() + 1);// 如果父视图限定了高度，则取两者中的较小值if (specMode == MeasureSpec.AT_MOST) {result = Math.min(result, specSize);}}return result;
}

MeasureSpec.EXACTLY：直接取子View的确定大小。
MeasureSpec.UNSPECIFIED/MeasureSpec.AT_MOST：手动计算尺寸，如果父视图限定了尺寸，再取两者中的较小值。

onDraw()方法核心代码如下。在该方法中，绘制圆点指示器。

@Override
protected void onDraw(Canvas canvas) {super.onDraw(canvas);final int count = mViewPager.getAdapter().getCount();int longSize = getWidth();int longPaddingBefore = getPaddingLeft();int longPaddingAfter = getPaddingRight();int shortPaddingBefore = getPaddingTop();// threeRadius：两个相邻圆点的圆心之间的间距final float threeRadius = mRadius * 3;// shortOffset：圆点的垂直方向坐标final float shortOffset = shortPaddingBefore + mRadius;// longOffset：圆点的水平方向坐标float longOffset = longPaddingBefore + mRadius;if (mCentered) {longOffset += ((longSize - longPaddingBefore - longPaddingAfter) / 2.0f) - ((count * threeRadius) / 2.0f);}float dX;float dY;float pageFillRadius = mRadius;if (mPaintStroke.getStrokeWidth() > 0) {pageFillRadius -= mPaintStroke.getStrokeWidth() / 2.0f;}// 根据页面的数量，循环绘制出空心圆for (int iLoop = 0; iLoop < count; iLoop++) {// drawLong：当前绘制的圆点的x坐标float drawLong = longOffset + (iLoop * threeRadius);dX = drawLong;dY = shortOffset;if (pageFillRadius != mRadius) {canvas.drawCircle(dX, dY, mRadius, mPaintStroke);}}// 随着页面的滑动，绘制实心圆// mSnap==true时，实心圆点不跟随手势移动float cx = (mSnap ? mSnapPage : mCurrentPage) * threeRadius;if (!mSnap) {cx += mPageOffset * threeRadius;}dX = longOffset + cx;dY = shortOffset;canvas.drawCircle(dX, dY, mRadius, mPaintFill);
}

重点在于onTouchEvent()方法。在该方法中，根据手指的触摸和平移，计算出偏移量，来拖动ViewPager。且支持多点触摸。其实如果我们的PageIndicator类仅仅只需要指示器功能的话，onTouchEvent()方法可以不用重写，比如广告栏中的圆点指示器。

@Override
public boolean onTouchEvent(android.view.MotionEvent ev) {if (super.onTouchEvent(ev)) {return true;}if ((mViewPager == null) || (mViewPager.getAdapter().getCount() == 0)) {return false;}// 获得动作类型final int action = ev.getAction() & MotionEventCompat.ACTION_MASK;switch (action) {case MotionEvent.ACTION_DOWN:// 按下时，记录首次触摸点的id和位置mActivePointerId = MotionEventCompat.getPointerId(ev, 0);mLastMotionX = ev.getX();break;case MotionEventCompat.ACTION_POINTER_DOWN:// 在已有触摸点的情况下，又出现了新的触摸点按下，获取新触摸点的id和位置final int index = MotionEventCompat.getActionIndex(ev);mActivePointerId = MotionEventCompat.getPointerId(ev, index);mLastMotionX = MotionEventCompat.getX(ev, index);break;case MotionEvent.ACTION_MOVE:// 计算移动距离，拖动ViewPagerfinal int activePointerIndex = MotionEventCompat.findPointerIndex(ev, mActivePointerId);final float x = MotionEventCompat.getX(ev, activePointerIndex);final float deltaX = x - mLastMotionX;if (!mIsDragging) {if (Math.abs(deltaX) > mTouchSlop) {mIsDragging = true;}}if (mIsDragging) {mLastMotionX = x;if (mViewPager.isFakeDragging() || mViewPager.beginFakeDrag()) {mViewPager.fakeDragBy(deltaX);}}break;case MotionEventCompat.ACTION_POINTER_UP:final int pointerIndex = MotionEventCompat.getActionIndex(ev);final int pointerId = MotionEventCompat.getPointerId(ev, pointerIndex);if (pointerId == mActivePointerId) {final int newPointerIndex = pointerIndex == 0 ? 1 : 0;mActivePointerId = MotionEventCompat.getPointerId(ev, newPointerIndex);}mLastMotionX = MotionEventCompat.getX(ev, MotionEventCompat.findPointerIndex(ev, mActivePointerId));break;case MotionEvent.ACTION_CANCEL:case MotionEvent.ACTION_UP:if (!mIsDragging) {final int count = mViewPager.getAdapter().getCount();final int width = getWidth();final float halfWidth = width / 2f;final float sixthWidth = width / 6f;// ACTION_UP时，手指离开屏幕的点，小于指示器宽度的1/3，ViewPager滑动到上一页if ((mCurrentPage > 0) && (ev.getX() < halfWidth - sixthWidth)) {if (action != MotionEvent.ACTION_CANCEL) {mViewPager.setCurrentItem(mCurrentPage - 1);}return true;// ACTION_UP时，手指离开屏幕的点，大于指示器宽度的2/3，ViewPager滑动到下一页} else if ((mCurrentPage < count - 1) && (ev.getX() > halfWidth + sixthWidth)) {if (action != MotionEvent.ACTION_CANCEL) {mViewPager.setCurrentItem(mCurrentPage + 1);}return true;}}// 重置状态mIsDragging = false;mActivePointerId = INVALID_POINTER;if (mViewPager.isFakeDragging()) mViewPager.endFakeDrag();break;}return true;
}

剩下的LinePageIndicator、TitlePageIndicator和UnderlinePageIndicator不再具体分析，基本就是onDraw()方法的实现不同。

(2).再来看继承自HorizontalScrollView的两个类，TabPageIndicator和IconPageIndicator。因为HorizontalScrollView已经帮我们实现了很多代码，所以这两个类比上面的四个类简单很多。

以TabPageIndicator类为例，核心方法如下。

构造方法。

public TabPageIndicator(Context context, AttributeSet attrs) {super(context, attrs);setHorizontalScrollBarEnabled(false);mTabLayout = new IcsLinearLayout(context, R.attr.vpiTabPageIndicatorStyle);addView(mTabLayout, new ViewGroup.LayoutParams(WRAP_CONTENT, MATCH_PARENT));
}

在构造方法中，创建一个IcsLinearLayout水平布局对象，调用addView()方法添加到当前视图，之后会将每一个tab（TextView或ImageView）添加到IcsLinearLayout水平布局中。

notifyDataSetChanged()方法。

public void notifyDataSetChanged() {mTabLayout.removeAllViews();PagerAdapter adapter = mViewPager.getAdapter();final int count = adapter.getCount();for (int i = 0; i < count; i++) {CharSequence title = adapter.getPageTitle(i);addTab(i, title);}setCurrentItem(mSelectedTabIndex);requestLayout();
}
private void addTab(int index, CharSequence text) {final TabView tabView = new TabView(getContext());tabView.mIndex = index;tabView.setFocusable(true);tabView.setOnClickListener(mTabClickListener);tabView.setText(text);mTabLayout.addView(tabView, new LinearLayout.LayoutParams(0, MATCH_PARENT, 1));
}

在notifyDataSetChanged()方法中，遍历Adapter中的标题，生成TabView并添加到IcsLinearLayout中。

setCurrentItem()方法。

@Override
public void setCurrentItem(int item) {mViewPager.setCurrentItem(item);final int tabCount = mTabLayout.getChildCount();for (int i = 0; i < tabCount; i++) {final View child = mTabLayout.getChildAt(i);final boolean isSelected = (i == item);child.setSelected(isSelected);if (isSelected) {animateToTab(item);}}
}
private void animateToTab(final int position) {final View tabView = mTabLayout.getChildAt(position);if (mTabSelector != null) {removeCallbacks(mTabSelector);}mTabSelector = new Runnable() {public void run() {final int scrollPos = tabView.getLeft() - (getWidth() - tabView.getWidth()) / 2;smoothScrollTo(scrollPos, 0);mTabSelector = null;}};post(mTabSelector);
}

在setCurrentItem()方法中，先选中ViewPager中的页面，然后将当前的Tab设置为选中状态，当TabPageIndicator的宽度超出屏幕宽度时，通过调用smoothScrollTo()方法进行平移。
