OSPF（LSA详解及FA地址）

OSPFV2——LSA 1 2 3 4 5 7

描述一条LSA：

1.LSA 类型
2.link-ID 链路标识符
3.ADV router 产生路由器

1类LSA：router -LSA

功能：本路由器针对某个区域产生的路由信息和拓扑信息
传播范围：本区域内传输
Link ID ：产生者的router-id
ADV router：产生者的router-id
特性：在单个区域中分别产生一条1类LSA，若存在MA网络，1类LSA不完整，需要配合二类LSA生成路由信息以及拓扑信息

1类LSA 内容类型：

1.stubnet（末节网络） ------路由信息
2.transnet（传输网络 仅限于MA网络）----拓扑信息
3.point-to-point ---拓扑信息
4.virtual link （虚链路）---拓扑信息

查看1类LSA ：

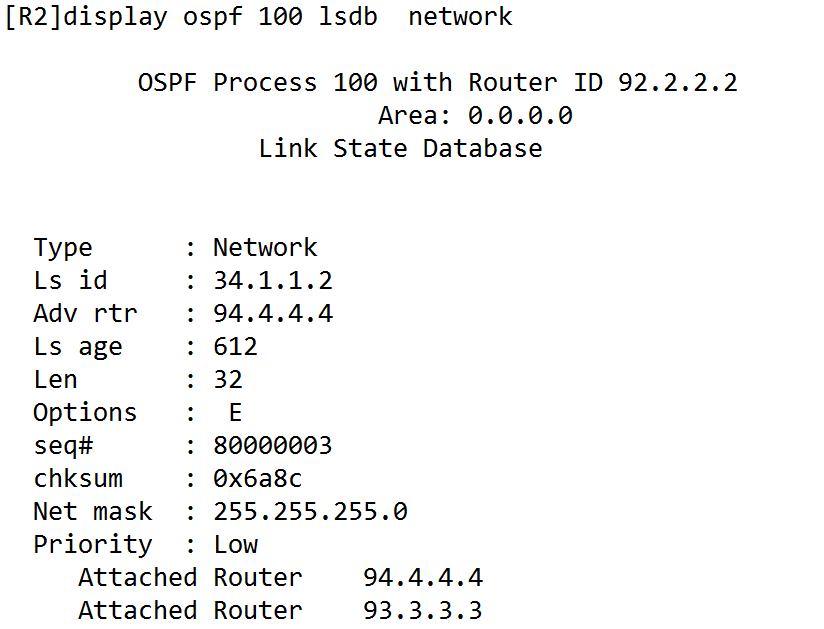

2类LSA ：network LSA 、网络LSA

功能： 用于在MA网络中，描述本网络路由器的数量以及本MA网络的网络掩码
传播范围：只能在本区域之内传输，终止于ABR
Link ID：DR接口的IP地址
ADV router：DR所在路由器的router-ID
特性： 只会出现在MA网络，用于补充1类LSA（1.MA网络的掩码 2.MA网络路由器的数量）

3类LSA ：summary LSA 、汇总LSA

功能：用于在区域之间传递路由信息
link-id ：传递路由的网络号
ADV router：默认为所在区域ABR的router-id
特性： 在穿越不同区域时，由其他的ABR重新产生（ADV router 是变化的）

查看：

5类LSA： AS-External-LSA、外部LSA

5类LSA有两种类型： 类型1 类型2Type 1外部路由：5类LSA的cost=外部开销+内部的cost，5类lsa的开销+本设备到达ASBR的开销
Type 2外部路由：5类LSA的cost=外部开销的值（缺省为1）（缺省情况下使用type 2的开销计算方式）

功能： 用于在整个OSPF中传递外部路由（原本不属于OSPF域）
Link id ：传递外部路由的网络号
ADV router ： 产生该LSA的 router-id （产生本LSA的ASBR的router-id ）
传播范围：在整个OSPF域中传输

特点：

4类LSA： summary ASBR LSA

功能：除了ASBR所在区域外，用于通告ASBR位置
Link id：ASBR的router-id
ADV router： 默认ASBR所在区域的ABR的 router-id
特点：在穿越不同区域时，由新的ABR重新产生。（与3类LSA一致）

7类LSA ： NSSA LSA

功能： 在NSSA区域中，传递外部路由。
Link id ：传递路由网络号
ADV router：产生该LSA的 router-id
特性：默认为类型2 ，度量值为1 。 携带了FA地址（转发地址）

FA: 转发地址

当5类或7类LSA中携带了FA地址，则计算路径开销值时计算的是当前路由器到达FA地址的开销值之和+种子度量值。（若FA地址不可达，则路由不能加表）

FA 地址：

1.默认7类LSA 产生FA地址，5类LSA不产生的（7转5 的5类LSA 携带FA地址 ）。
2.7类LSA 产生规则：默认产生的FA地址为产生7类LSA 的ASBR 最大的环回接口地址 ；若连接其他协议的接口  也运行了OSPF协议，
网络类型为BMA，则产生的7类LSA中FA地址为连接其他接口对应的下一跳地址；若网络类型为P2P，则FA地址依然为环回接口中IP地址最大的。
3.5类LSA FA地址规则： 默认不产生，若连接其他协议的接口运行了OSPF 协议并且网络类型为BMA，则FA地址为重发布之前路由的下一跳
地址，若网络类型为P2P，则不会产生FA地址。
4.若在NSSA区域与非NSSA区域之间的路由器上进行重发布，默认路由分别重发布进入NSSA和非NSSA，同时进入的7类LSA不支持7转5类
（P=0，P代表是否有支持7转5功能）。在华为设备中，依然携带FA地址，此时FA地址为NSSA区域中的某个IP地址。

LSA新旧比较

LSA中存在3个参数用于LSA的新旧比较：3600s的LSA 都是最优的.

1.序列号
2.校验和
3.LSA老化时间（若以上都相同，LSA age 之差小于15分钟，越小越优，若大于
15分钟，则无法比较 认为都是最新的。）Ls age : 1073
seq# : 80000006
chksum : 0x9dca
组步调计时器：默认5分钟。

ABR和ASBR

区域边界路由器：Area Border Router

该类路由器可以同时属于两个以上的区域,但其中一个必须是骨干区域
ABR用来连接骨干区域和非骨干区域,可以是实际连接,可以是虚连接

自治系统边界路由器 :AS Boundary Router

与其他AS交换路由信息的路由器称为ASBR.
使用了多种路由协议
只要一台OSPF路由器引入了外部路由的信息,就称为了ASBR,他有可能是ABR,区域路由器,不一定位于AS边界ASBR描述外部路由信息,但是如何到达ASBR,就依靠4类LSA没有外部(5类),就没有4类了
