Android - 自定义View 实现 文本吉他谱的 动态控制 实现

1.背景

     前天同学推荐，要做一个吉他谱的显示，与控制功能；想了想，感觉难度有些大，主要有几个难点：

    难点1 ：显示：文本吉他谱是txt ，需要 和弦键与对应的文字对应显示出来；

    难点2： 控制：需要通过音量键进行动态的控制，+ ，向下控制当前的和弦键，-，向上控制当前的和弦键；（完成）

    难点3： 显示：当前控制的和弦键需要放大和变颜色，和当前行歌词颜色，正常行歌词颜色，均不一样；

    难点4： 控制：通过和弦键来控制整体歌词的滚动；（完成）

    难点5： 回调：需要回调 当前正在使用的和弦键，和下一个和弦键；（完成）

2. 动态控制思路

    2.1 普通歌词思路

          正常情况下，歌词的控制是通过时间作为切入点进行控制，根据时间的毫秒数与当前播放的时间大小，进行判断，可以控制其播放，暂停，和播放位置的设置；

          这是之前写的效果实现：

http://blog.csdn.net/lablenet/article/details/50328987

          而文本吉他谱，比如《都是你》的吉他谱的歌谱：

都是你
光良
原　调：1=#F
选　调：1=C
变调夹：6品C             F      Dm7   G      C
＊谁　改变了我的世界　没有方向　没有日夜F         C Em/B Am      Dm           G
我看著天　这一刻在想你　是否会对我一样思念C            F        Dm7   G       C
＃你　曾说我们有一个梦　等到那天　我们来实现F         C Em/B Am      Dm   G       C
我望著天　在心中默默念　下一秒你出现在眼前F    G        C
想念的心　装满的都是你F    G        C
我的钢琴　弹奏的都是你F    G       C Em/B Am
我的日记　写满的都是你的名F     G       C
才发现　又另一个黎明F     G      C Em/B Am
我的日记　写满的都是你的名F     G       C
才发现　又是一个黎明F     G       C
这是我　对你爱的累积

     上面的英文字母是和弦键，下面的中文为其这首歌的歌词，相比普通的LRC歌词就麻烦对了；

     下面分享下我解决的思路 ：

  2.2 吉他谱歌词思路

        首先是切入点，肯定是和弦键了，通过和弦键的控制，进而对整个歌谱的控制；



        实现步骤 ：

               （1）读取歌谱 ，将 和弦键 所在行 存储在 List1中（没有和弦的存储为no），歌词存储在 List2中；

                        比如：

public void loadLrc(String lrcName) throws Exception {mLrcTexts.clear();mLrcKeys.clear();BufferedReader br = new BufferedReader(new InputStreamReader(getResources().getAssets().open(lrcName)));String line;int index = 0;while ((line = br.readLine()) != null) {// 单行加载解析// 1.判断最后是否有 $ 符号index = line.lastIndexOf("$");if (index > 0) {// 则此行为 和弦行，进行解析，存储下一行数据// 存储和弦值line = line.substring(0, index);mLrcKeys.add(line);// 存储对应的歌词line = br.readLine();if (line != null) {mLrcTexts.add(line);} else {break;}} else {// 没有$符号，存储歌词，存储和弦为nomLrcKeys.add(MSG_KEY_NO);mLrcTexts.add(line);}}br.close();// 记录总行数rowNums = mLrcTexts.size();for (int i = 0; i < mLrcKeys.size() - 1; i++) {Log.d("Lrc", mLrcKeys.get(i));}Log.d("Lrc", " mLrcKeys : " + mLrcKeys.size());Log.d("Lrc", " mLrcTexts : " + mLrcTexts.size());}

               （2）普通显示：通过重写 onDraw() 方法，将文字显示在view上，没有经过处理；如果为no , 则不显示

                        注意：在drawText的时候，需要将和弦行放在歌词上面，则使得其y坐标，错开50 ，而坐标相等，



@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);if (mLrcKeys.isEmpty() || mLrcTexts.isEmpty()) {return;}// 中心Y坐标float centerY = getHeight() / 2 + mTextSize / 2 + mAnimOffset;// mCurrentLine=5;// 画当前行String currStr = mLrcTexts.get(mCurrentLine);String currKey = mLrcKeys.get(mCurrentLine);float currX = (getWidth() - mCurrentPaint.measureText(currStr)) / 2;if (!MSG_KEY_NO.equals(currKey)) {canvas.drawText(currKey, currX, centerY - 50, mCurrentPaint);}canvas.drawText(currStr, currX, centerY, mCurrentPaint);// 画当前行上面的for (int i = mCurrentLine - 1; i >= 0; i--) {String upStr = mLrcTexts.get(i);String upKey = mLrcKeys.get(i);float upX = (getWidth() - mNormalPaint.measureText(upStr)) / 2;float upY = centerY - (mTextSize + mDividerHeight)* (mCurrentLine - i);if (!MSG_KEY_NO.equals(upKey)) {canvas.drawText(upKey, upX, upY - 50, mNormalPaint);}canvas.drawText(upStr, upX, upY, mNormalPaint);}// 画当前行下面的for (int i = mCurrentLine + 1; i < mLrcKeys.size(); i++) {String downStr = mLrcTexts.get(i);String downKey = mLrcKeys.get(i);float downX = (getWidth() - mNormalPaint.measureText(downStr)) / 2;float downY = centerY + (mTextSize + mDividerHeight)* (i - mCurrentLine);if (!MSG_KEY_NO.equals(downKey)) {canvas.drawText(downKey, downX, downY - 50, mNormalPaint);}canvas.drawText(downStr, downX, downY, mNormalPaint);}}

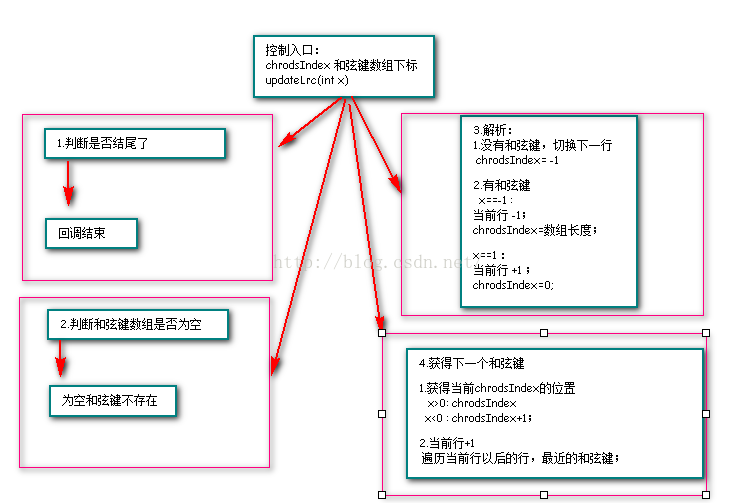

       （3）控制实现

                基本思路：通过和弦键数组进行判断和切换行；

                1） 给其一个计数器chrodsIndex，也是每行和弦数组的的下标：

                   chrodsIndex=-1 , 则代表这一行没有和弦键 ，切换下一行；

                   chrodsIndex >-1 ，则代表有和弦键；

                2）有和弦，进行解析这一行，获得和弦数组，通过改变 chrodsIndex的值，进行控制

                     临界值1 ：数组上边界，切换到下一行，同时读取这一行的和弦键；

                     临界值2：数组下边界，切换到上一行，同时读取这一行的和弦键；

               3）控制输入 x : 1 ，切换和弦向下，-1，切换和弦向上；



    （4）解析实现

	/*** 1. 解析当前行的和弦*/private void parseLine(int isNext) {if (isNext > 0) {mNext++;} else {mNext--;}mCurrentLine = mNext == rowNums ? 0 : mNext;mCurrentLine = mNext < 1 ? 0 : mNext;mNext = mCurrentLine;chords = null;// 获得当前的和弦String key = mLrcKeys.get(mCurrentLine);// 解析if (MSG_KEY_NO.equals(key)) {chordsIndex = -1;// 没有和弦，更新下一行mHandler.sendEmptyMessage(MSG_NEW_LINE);} else {// 有和弦chords = key.trim().split("\\s+");// 测试String t = " ";for (int i = 0; i < chords.length; i++) {t += chords[i] + " ";}Log.d("Lrc", "和弦 :" + t);Log.d("Lrc", "歌词 :" + mLrcTexts.get(mCurrentLine));// 如果进行下一行，则if (isNext < 0) {chordsIndex = chords.length;} else {chordsIndex = 0;}mHandler.sendEmptyMessage(MSG_NEW_LINE);}}

    （5）获得下一个和弦

// 3. 获得下一个和弦值/** 基本思路：* * 根据当前和弦键的下标+1=下一个和弦下标， 如果下标==数组长度， 则向下循环遍历 下面的和弦，取得最近的和弦返回即可* * ！=数组长度，返回即可*/public void getNextChord() {if (nextChordsIndex == -1) {return;}if (chords != null) {if (nextChordsIndex >= chords.length) {// 当前行+1nextCurrentRow = mCurrentLine + 1;for (int i = nextCurrentRow; i < rowNums; i++) {String lrcKey = mLrcKeys.get(i);if (lrcKey.equals(MSG_KEY_NO)) {continue;} else {// 有和弦的行，取得第一个返回nextChord = lrcKey.trim().split("\\s+")[0];break;}}} else {if (nextChordsIndex > 0) {nextChord = chords[nextChordsIndex];}}}}

   （6）控制实现

/*** 基本思路： 内部计数器，总行数; 1. x=1 ，进行下一个和弦的更新* * 2.x=-1，进行上一个和旋的更新 3. 先得到 当前行的所有和弦， 如果有和弦* ：将和弦进行解析，后有一个计数器，进行计数；当计数器没有等于和弦总个数的时候，进行下一行显示 如果没有和弦，直接进行下一行显示* 下一行显示之前，先进行和弦判断*/// 和弦计数器private int chordsIndex = -1;// 当前的和弦键private String nowChord = MSG_KEY_NO;// 记录上一次执行的操作private int preX = 0;// 下一个和弦键的下标private int nextChordsIndex = chordsIndex;// 当前行private int nextCurrentRow = mCurrentLine;// 下一个和弦值private String nextChord = MSG_KEY_NO;/*** 2. 当一行的和弦执行全部切换完毕的时候，进行下一行切换* * @param x*/public synchronized void updateLrc(int x) {// 最后一行了，不在进行更新操作if (x > 0) {if (mNext >= rowNums - 1) {lrcViewInterface.isPlayToEnd(true);return;}}Log.d("Lrc", "chordsIndex 1: " + chordsIndex);if (chordsIndex == -1) {// 如果chordsIndex等于-1 ，代表着 这一行没有 和弦，则进行滚动到下一行// x是1还是-1，如果是1，则代表向下一行，是-1则代表向上一行；parseLine(x);}Log.d("Lrc", "chordsIndex 2: " + chordsIndex);if (chords != null) {// 判断当前执行的动作和上一次执行的动作是否一样，// 如果一样，不进行chordsIndex操作，如果不一样，分别对其进行不同的操作if (preX == -1 && x == 1 && chordsIndex != 0) {chordsIndex += 1;} else if (preX == 1 && x == -1) {chordsIndex -= 1;}// 不等于空，开始控制switch (x) {case 1:// 下一个和弦的切换，更新界面，不更新行// 最后一个和弦if (chords.length == chordsIndex) {// 临界值为最大的时候，切换下一行parseLine(1);if (chordsIndex > -1) {nowChord = chords[chordsIndex];Log.d("Lrc", "和弦 +1 if: " + nowChord);chordsIndex++;}} else {nowChord = chords[chordsIndex];Log.d("Lrc", "和弦 +1 else : " + nowChord);chordsIndex++;}Log.d("Lrc", "chordsIndex 3 : " + chordsIndex);break;case -1:chordsIndex--;chordsIndex = chordsIndex < -1 ? -1 : chordsIndex;// 上一个和弦的切换，更新界面，不更新行// Log.d("Lrc", "和弦 -1 执行了");Log.d("Lrc", "chordsIndex -3: " + chordsIndex);if (chordsIndex == -1) {// 临界值为最小的时候，切换上一行parseLine(-1);if (chordsIndex > -1) {chordsIndex--;nowChord = chords[chordsIndex];Log.d("Lrc", "和弦 if -1 : " + nowChord);}} else {nowChord = chords[chordsIndex];Log.d("Lrc", "和弦 else -1 : " + nowChord);}Log.d("Lrc", "chordsIndex -4: " + chordsIndex);break;}} else {Log.d("Lrc", "和弦数组chords 为空了: ");}preX = x;// 获得下一个和弦键nextChordsIndex = x > 0 ? chordsIndex : chordsIndex + 1;getNextChord();// 和弦回调lrcViewInterface.getNowChordAndNextChord(nowChord, nextChord);}

     （7）回调实现

              回调通过接口实现回调，这里就不多说了；

3.效果预览



4.Demo 下载

   http://download.csdn.net/detail/lablenet/9404201
