Allegro PCB Design GXL (legacy) 元器件的坐标文件

2023-10-16 05:40

文章标签 design 坐标 pcb 元器件 allegro legacy gxl

本文主要是介绍Allegro PCB Design GXL (legacy) 元器件的坐标文件，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

Allegro PCB Design GXL (legacy)

version 16.6-2015

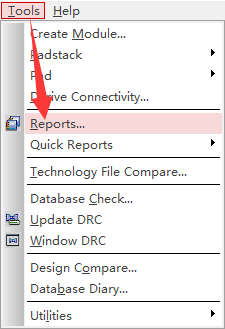

一、菜单：Tools > Reports...

二、在“Available Reports (Double click to select)”中，找到“Placed Component Report”；双击该项，将其添加到“Selected Reports (Double click to remove)”中；再单击Report，即可生成PCB中的元器件的坐标。

注意：在生成的报告中，可以使用复制的方法，将必要的信息复制到Excel中。

这篇关于Allegro PCB Design GXL (legacy) 元器件的坐标文件的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
