一 常见网络设备简介

1 网络设备-交换机交换机

主要功能

距离终端用户最近的设备,用于终端用户接入网络、对数据帧进行交换等。
1 终端设备(PC、服务器等)的网络接入
2 二层交换(Layer 2 Switching

2 网络设备-路由器

路由器:网络层设备,可以在因特网中进行数据报文转发。路由器根据所收到的报文的目的地址选择一条合适的路径,将报文传送到下一个路由器或目的地,路径中最后的路由器负责将报文送交目的主机。

主要功能
1 实现同类型网络或异种网络之间的通信
2 隔离广播域
3 维护路由表(Routing Table)、运行路由协议
4 路径(路由信息)选择、IP报文转发
5 广域网接入、网络地址转换
6 连接通过交换机组建的二层网络

3 网络设备-防火墙

防火墙:网络安全设备,用于控制两个网络之间的安全通信。它通过监测、限制、更改跨越防火墙的数据流,尽可能地对外部屏蔽网络内部的信息、结构和运行状况,以此来实现对网络的安全保护。

主要功能
1 隔离不同安全级别的网络
2 实现不同安全级别的网络之间的访问控制(安全策略)
3 用户身份认证
4 实现远程接入功能
5 实现数据加密及虚拟专用网业务
6 执行网络地址转换
7 其他安全功能

4 网络设备-无线设备

二 常见传输介质

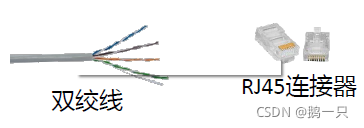

1 双绞线加RJ45连接器

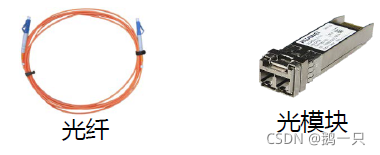

2 光纤加光模块

 光纤线有单模和多模

单模:单向传输数据,实际使用时需要2根光纤线,一收一发完成数据传输。特点是传输距离远。

双模:双向传输数据,实际使用需要1根光纤线完成收发完成数据传输。特点是传输距离近,但是节省成本。

3 同/异步串口线缆

4 无线信号

三 常见网络的划分

按照地理覆盖范围来划分,网络可以分为

1 局域网(LocalAreaNetwork)


在某一地理区域内由计算机、服务器以及各种网络设备组成的网络。局域网的覆盖范围一般是方圆几千米以内。
典型的局域网有:一家公司的办公网络,一个网吧的网络,一个家庭网络等。

2 城域网(MetropolitanAreaNetwork)

在一个城市范围内所建立的计算机通信网络。
典型的城域网有:宽带城域网、教育城域网、市级或省级电子政务专网等。

3 广域网(WideAreaNetwork)

通常覆盖很大的地理范围,从几十公里到几千公里。它能连接多个城市甚至国家,并能提供远距离通信,形成国际性的大型网络。
典型的广域网有:Internet(因特网)。

四 网络拓扑的概念

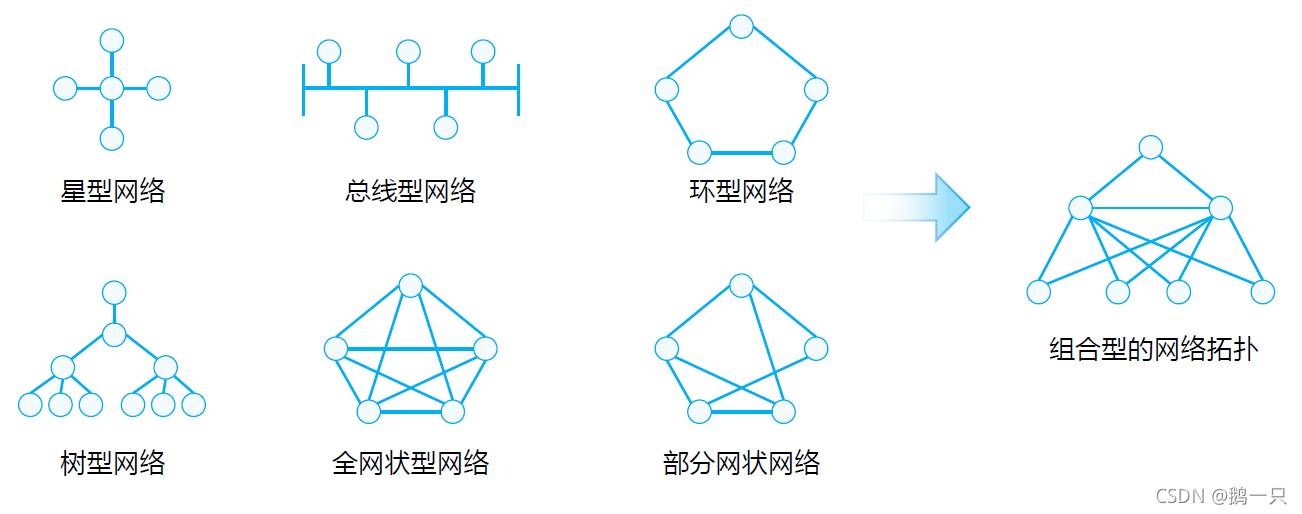

网络拓扑(NetworkTopology)是指用传输介质(例如双绞线、光纤等)互连各种设备(例如计算机终端、路由器、交换机等)所呈现的结构化布局。

按照网络的拓扑形态来划分,网络可分为星型网络、总线型网络、环形网络、树形网络、全网状网络和部分网状网络。

五 网络参考模型

1 OSI参考模型

7 应用层:提供程序接口

6 表示层:数据格式转换

5 会话层:建立、管理、终止会话

4 传输层:建立、维护、取消传输过程,控制传输速度、数据排序

3 网络层:定义逻辑地址,实现转发

2 数据链路层:封装数据成帧,实现点到点通讯,差错监测

1 物理层:传输比特流,提供物理接口约定等

2 TCP/IP标准模型

应用层:对应 应用层、表示层、会话层

主机到主机层:对应 传输层

英特网层:对应 网络层

网络接入层:对应 物理层、数据链路层

3 TCP/IP对等模型

应用层:对应 应用层、表示层、会话层

传输层:对应 传输层

网络层:对应 网络层

数据链路层:对应 数据链路层

物理层:对应 物理层

4 TCP/IP常见协议

应用层:Telnet、FTP、TFTP、SNMP、HTTP、SMTP、DNS、DHCP

传输层:TCP、UDP

网络层:ICMP、IGMP、IP

数据链路层:PPPoE、Ethernet、PPP

六 华为VRP系统简介

VRP是华为公司数据通信产品的通用操作系统平台,作为华为公司从低端到核心的全系列路由器、以太网交换机、业务网关等产品的软件核心引擎。


VRP提供以下功能:
1 实现统一的用户界面和管理界面
2 实现控制平面功能,并定义转发平面接口规范
3 实现各产品转发平面与VRP控制平面之间的交互
4 屏蔽各产品链路层对于网络层的差异

VRP5版本用于机架式产品

VRP8版本用于框架式产品

display version命令查看版本
