滑动菜单可以说是 Material Design 中最常见的效果之一了，在许多著名的应用（如 Gmail、 Google Photo等）中，都有滑动菜单的功能。虽说这个功能看上去好像挺复杂的，不过借助Google提供的各种工具，我们可以很轻松地实现非常炫醋的滑动菜单效果，那么我们马上开始吧。

12.3.1 DrawerLayout

所谓的滑动菜单就是将一些萊单选项隐藏起来，而不是放置在主屏幕上，然后可以通过滑动的方式将菜单显示出来。这种方式既节省了屏幕空间，又实现了非常好的动画效果，是 Material Design 中推荐的做法。

不过如果我们全靠自己去实现上述功能的话，难度恐怕就很大了。幸运的是，Google 在AndroidX 库中提供了一个DrawerLayout 控件，借助这个控件，实现滑动菜单简单又方便。

先来简单介绍一下 DrawerLayout 的用法吧。首先它是一个布局，在布局中允许放人两个直接子控件，第一个子控件是主屏幕中显示的内容，第二个子控件是滑动菜单中显示的内容。因此我们就可以对 activity_main.xml 中的代码做如下修改：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/drawerLayout"android:layout_width="match_parent"android:layout_height="match_parent"xmlns:app="http://schemas.android.com/apk/res-auto"tools:context=".MainActivity"><FrameLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"><androidx.appcompat.widget.Toolbarandroid:id="@+id/toolbar"android:layout_width="match_parent"android:layout_height="?attr/actionBarSize"android:background="@color/colorPrimary"android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"app:popupTheme="@style/ThemeOverlay.AppCompat.Light"/></FrameLayout><TextViewandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_gravity="start"android:background="#fff"android:text="This is menu"android:textSize="30sp"/></androidx.drawerlayout.widget.DrawerLayout>

可以看到，这里最外层的控件使用了 DrawerLayout，DrawerLayout 中放置了两个直接子控件；

第一个子控件是 FrameLayout，用于作为主屏暮中显示的内容，当然里面还有我们刚刚定义的 Toolbar。

第二个子控件这里使用了一个 TextView，用于作为滑动菜单中显示的内容，其实使用什么都可以，DrawerLayout 并没有限制只能使用固定的控件。

但是关于第二个子控件有一点需要注意，Layout_gravity 这个属性是必须指定的，因为我们需要告诉 DrawerLayout 滑动菜单是在屏幕的左边还是右边，指定 left 表示滑动菜单在左边，指定 right 表示滑动菜单在右边。这里我指定了 start，表示会根据系统语言进行判断，如果系统语言是从左往右的，比如英语、汉语，滑动菜单就在左边，如果系统语言是从右往左的，比如阿拉伯语，滑动菜单就在右边。

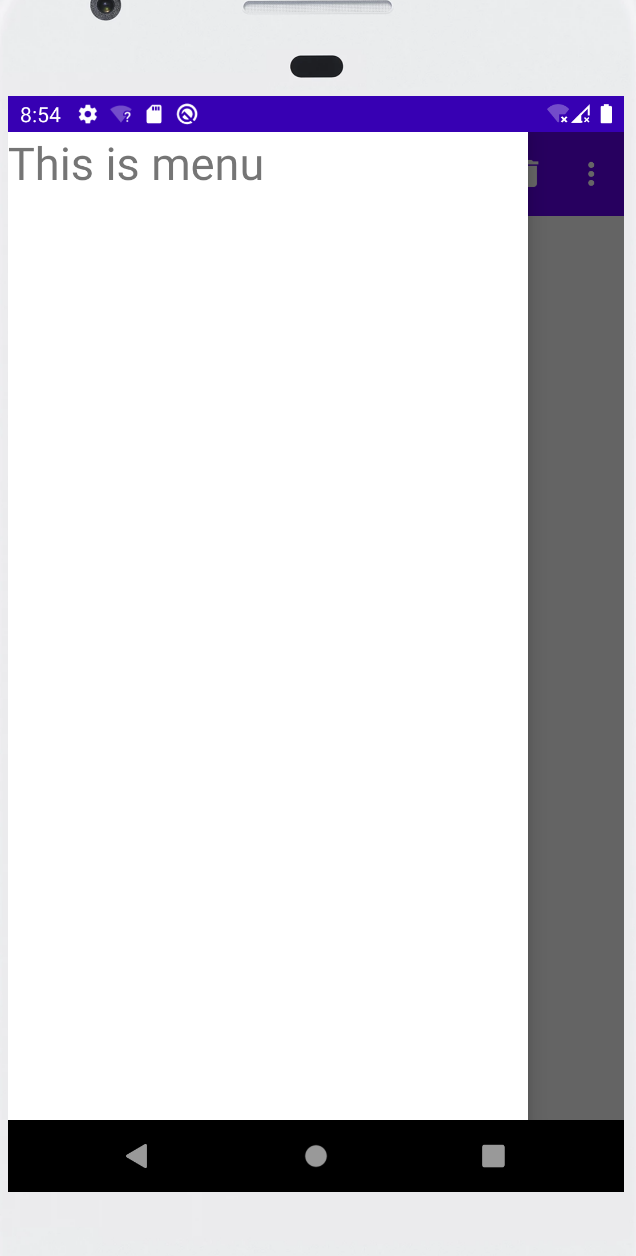

没错，只需要改动这么多就可以了，现在重新运行一下程序，然后在屏幕的左侧边缘向右拖动，就可以让滑动菜单显示出来了，如图所示。

然后向左滑动菜单，或者点击一下菜单以外的区域，都可以让滑动菜单关闭，从而回到主界面。无论是展示还是隐藏滑动菜单，都是有非常流畅的动画过渡的。

可以看到，我们只是稍微改动了一下布局文件，就能实现如此炫醋的效果，是不是觉得挺激动呢？不过现在的滑动菜单还有点问题，因为只有在屏幕的左侧边缘进行拖动时才能将菜单拖出来，而很多用户可能根本就不知道有这个功能，那么该怎么提示他们呢？

Material Design 建议的做法是在 Toolbar 的最左边加入一个导航按钮，点击了按钮也会将滑动菜单的内容展示出来。这样就相当于给用户提供了两种打开滑动菜单的方式，防止一些用户不知道屏幕的左侧边缘是可以拖动的。

下面我们开始来实现这个功能。首先我准备了一张导航按钮的图标 ic_menu.png，将它放在了 drawable-xxhdpi 目录下。然后修改 MainActivity 中的代码，如下所示：

class MainActivity : AppCompatActivity() {override fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)setContentView(R.layout.activity_main)setSupportActionBar(toolbar)supportActionBar?.let {it.setDisplayHomeAsUpEnabled(true)it.setHomeAsUpIndicator(R.drawable.ic_menu)}}override fun onCreateOptionsMenu(menu: Menu?): Boolean {menuInflater.inflate(R.menu.toolbar,menu)return true}override fun onOptionsItemSelected(item: MenuItem): Boolean {when(item.itemId){...android.R.id.home -> drawerLayout.openDrawer(GravityCompat.START)}return true}
}

这里我们并没有改动多少代码，首先调用getSupportActionBar() 方法得到了ActionBar的实例，虽然这个ActionBar 的具体实现是由Toolbar 来完成的。接着在ActionBar 不为空的情况下调用setDisplayHomeAsUpEnabled() 方法让导航按钮显示出来，调用setHomeAsUpIndicator() 方法来设置一个导航按钮图标。实际上，Toolbar 最左侧的这个按钮就叫做Home 按钮，它默认的图标是一个返回箭头，含义是返回上一个Activity。很明显，这里我们将它默认的样式和作用都进行了修改。

接下来，在onOptionsItemSelected() 方法中对 Home 按钮的点击事件进行处理，Home 按钮的id 永远是android.R.id.home。然后调用DrawerLayout 的openDrawer() 方法将滑动菜单展示出来，注意，openDrawer() 方法要求传入一个Gravity 参数，为了保证这里的行为和XML 中定义的一致，我们传入了GravityCompat.START。

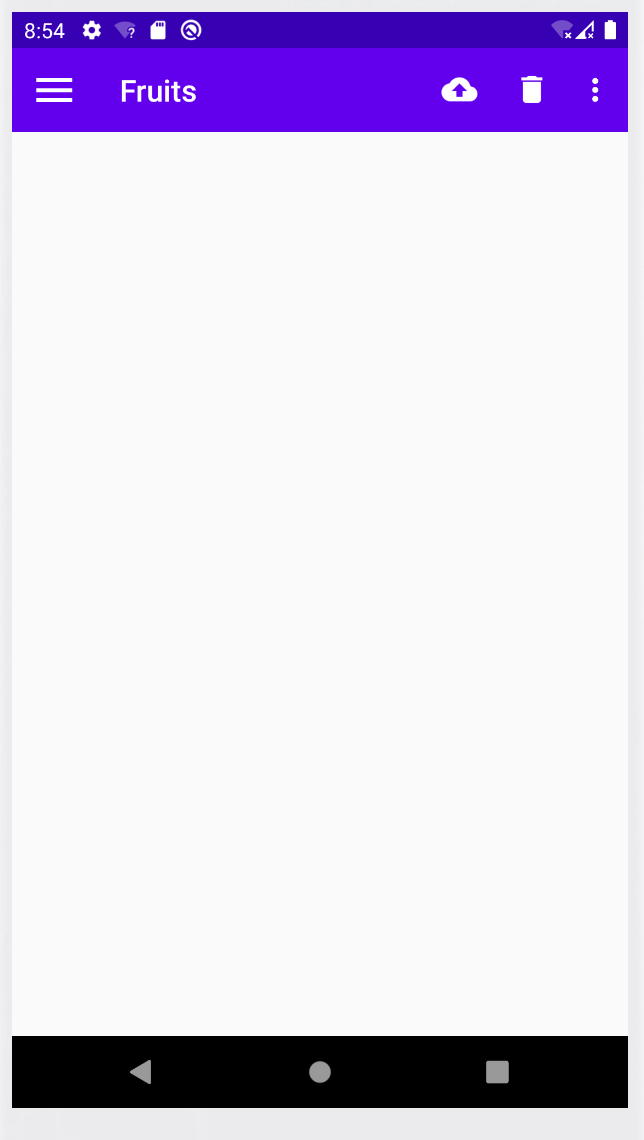

现在重新运行一下程序，效果如图所示。

可以看到，在 Toolbar 的最左边出现了一个导航按钮，用户看到这个按钮就知道这肯定是可以点击的。现在点击一下这个按钮，滑动菜单界面就会再次展示出来了。

12.3.2 NavigationView

目前我们已经成功实现了滑动菜单功能，其中滑动功能已经做得非常好了，但是菜单却还很丑，毕竟菜单页面仅仅使用了一个 TextView，非常单调。有对比才会有落差，我们看一下Play Store 的滑动菜单页面是长什么样的，如图所示。

类似这样的，但凡是黑白图片都是从第二版的PDF 中截取的。

经过对比之后是不是党得我们的滑动菜单页面更丑了？不过没关系，优化滑动菜单页面，这就是我们本小节的全部目标。

事实上，你可以在滑动菜单页面定制任意的布局，不过Google给我们提供了一种更好的方法 ——使用 NavigationView。NavigationView 是 Design Support 库中提供的一个控件，它不仅是严格按照 Material Design 的要求来进行设计的，而且还可以将滑动菜单页面的实现变得非常简单。接下来我们就学习ー下 NavigationView 的用法。

首先，既然这个控件是Material 库中提供的，那么我们就需要将这个库引入项目中才行。打开app/build.gradle 文件，在dependencies 闭包中添加如下内容：

dependencies {...implementation 'com.google.android.material:material:1.0.0'implementation 'de.hdodenhof:circleimageview:3.0.1'
}

这里添加了两行依赖关系，第一行就是 Material 库，第二行是一个开源项目 CirclelmageView，它可以用来轻松实现图片圆形化的功能，我们待会就会用到它。

在开始使用 NavigationView 之前，我们还需要提前准备好两个东西：menu 和 headerLayout。menu 是用来在 NavigationView 中显示具体的菜单项的，headerLayout 则是用来在 NavigationView 中显示头部布局的。

先来准备 menu，这里我事先找了几张图片来作为按钮的图标，并将它们放在了drawable-xxhdpi 目录下。右击 menu 文件夹→New→ Menu resource file，创建一个 nav_menu.xml 文件，并编写如下代码：

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"><group android:checkableBehavior="single"><itemandroid:id="@+id/navCall"android:icon="@drawable/nav_call"android:title="Call"/><itemandroid:id="@+id/navFriends"android:icon="@drawable/nav_friends"android:title="Friends"/><itemandroid:id="@+id/navLocation"android:icon="@drawable/nav_location"android:title="Location"/><itemandroid:id="@+id/navMail"android:icon="@drawable/nav_mail"android:title="Mail"/><itemandroid:id="@+id/navTask"android:icon="@drawable/nav_task"android:title="Tasks"/></group>
</menu>

我们首先在<menu> 中嵌套了一个<group>标签，然后将group 的 checkableBahavior 属性指定为single。group 表示一个组，checkableBehavior 指定为single 表示组中的所有菜单项只能单选。

下面我们来看一下这些菜单项吧。这里一共定义了5个item，分别使用android:id 属性指定菜单项的id，android:icon 属性指定菜单项的图标，android:title 指定菜单项显示的文字。就是这么简单，现在我们已经把menu 准备好了。

接下来应该准备 headerLayout 了，这是一个可以随意定制的布局，不过我并不想将它做得太复杂。这里简单起见，我们就在 headerLayout 中放置头像、用户名、邮箱地址这 3 项内容吧。

说到头像，那我们还需要再准备一张图片，这里我找了一张宠物图片，并把它放在了 drawable-xxhdpi 目录下。另外这张图片最好是一张正方形图片，因为待会我们会把它圆形化。然后右击 layout 文件夹→New→ Layout resource file，创建一个 nav_header.xml 文件。修改其中的代码，如下所示：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="180dp"android:padding="10dp"android:background="@color/colorPrimary"><de.hdodenhof.circleimageview.CircleImageViewandroid:id="@+id/iconImage"android:layout_width="70dp"android:layout_height="70dp"android:src="@drawable/nav_icon"android:layout_centerInParent="true"/><TextViewandroid:id="@+id/mailText"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_alignParentBottom="true"android:text="tonygreendev@gmail.com"android:textColor="#fff"android:textSize="14sp"/><TextViewandroid:id="@+id/userText"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_above="@id/mailText"android:text="Tony Green"android:textColor="#fff"android:textSize="14sp"/></RelativeLayout>

可以看到，布局文件的最外层是一个RelativeLayout，我们将它的宽度设为match_parent，高度设置为180dp，这是一个NavigationView 比较合适的高度，然后指定它的背景色为colorPrimary。

在 Relative Layout I 中我们放置了 3 个控件，CirclelmageView 是一个用于将图片圆形化的控件它的用法非常简单，基本和 ImageView 是完全一样的，这里给它指定了一张图片作为头像，然后设置为居中显示。另外两个 TextView 分别用于显示用户名和邮箱地址，它们都用到了一些 RelativeLayout 的定位属性，相信肯定难不倒你吧？

现在 menu 和 headerLayout 都准备好了，我们终于可以使用 NavigationView 了。修改 activity_main xml 中的代码，如下所示：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/drawerLayout"android:layout_width="match_parent"android:layout_height="match_parent"xmlns:app="http://schemas.android.com/apk/res-auto"tools:context=".MainActivity"><FrameLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"><androidx.appcompat.widget.Toolbarandroid:id="@+id/toolbar"android:layout_width="match_parent"android:layout_height="?attr/actionBarSize"android:background="@color/colorPrimary"android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"app:popupTheme="@style/ThemeOverlay.AppCompat.Light"/></FrameLayout><com.google.android.material.navigation.NavigationViewandroid:id="@+id/navView"android:layout_width="match_parent"android:layout_height="match_parent"android:layout_gravity="start"app:menu="@menu/nav_menu"app:headerLayout="@layout/nav_header"></com.google.android.material.navigation.NavigationView></androidx.drawerlayout.widget.DrawerLayout>

可以看到，我们将之前的 Textview 换成了 NavigationView，这样滑动菜单中显示的内容也就变成 NavigationView 了。这里又通过 app: menu 和 app: headerLayout 属性将我们刚才准备好的 menu 和 headerLayout 设置了进去，这样 NavigationView 就定义完成了。

NavigationView 虽然定义完成了，但是我们还要去处理菜单项的点击事件才行。修改 MainActivity 中的代码，如下所示：

class MainActivity : AppCompatActivity() {override fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)setContentView(R.layout.activity_main)setSupportActionBar(toolbar)supportActionBar?.let {it.setDisplayHomeAsUpEnabled(true)it.setHomeAsUpIndicator(R.drawable.ic_menu)}navView.setCheckedItem(R.id.navCall)navView.setNavigationItemSelectedListener {drawerLayout.closeDrawers()true}}override fun onCreateOptionsMenu(menu: Menu?): Boolean {menuInflater.inflate(R.menu.toolbar,menu)return true}override fun onOptionsItemSelected(item: MenuItem): Boolean {when(item.itemId){R.id.backup -> Toast.makeText(this,"You clicked Backup",Toast.LENGTH_SHORT).show()R.id.delete -> Toast.makeText(this,"You clicked Delete",Toast.LENGTH_SHORT).show()R.id.settings -> Toast.makeText(this,"You clicked Settings",Toast.LENGTH_SHORT).show()android.R.id.home -> drawerLayout.openDrawer(GravityCompat.START)}return true}
}

代码还是比较简单的，这里我们首先调用了Navigation 的setCheckedItem() 方法将Call 菜单项设置为默认选中。接着调用了setNavigationItemSelectedListener() 方法来设置一个菜单选中事件的监听器，当用户一点击了任意菜单项时，就会回调到传入Lamda 表达式当中，我们可以在这里编写具体的逻辑处理。这里调用了DrawerLayout 的closeDrawers() 方法将滑动菜单关闭，并返回了一个true 表示此事件已经被处理。

现在可以重新运行一下程序了，点击一下 Toolbar 左側的导航按钮，效果如图所示。
