关于SFP光模块的知识

本文介绍了网络工程师需要了解的一些关于SFP光模块的知识

前言

SFP是SMALL FORM PLUGGABLE（小型可插拔）的缩写。

按照波长分类，常见的有850nm/1310nm/1550nm/1490nm。波长为850nm为SFP多模，波长是1310/1490nm/1550nm的为单模。
裸模块如果没有标识很容易混淆，一般厂家会在拉环的颜色上进行区分，比如：黑色拉环的为多模，波长是850nm；蓝色是波长1310nm的模块；黄色则是波长1550nm的模块；紫色是波长1490nm的模块等。

单纤模块和双纤模块

单纤光模块只有一个光纤端口，只插一根光纤就可以进行光信号的发射和接收，需要收发方向使用不同的光波长，因此该模块必须成对使用，他最大的优势就是节省光纤资源。
比如，本端发射1310 nm的光信号，同时接收1490 nm的光信号，则对端使用的波长正好和本端相反。

双纤光模块则是有两个端口的光模块，即光信号的发射和接收各需要插入一根光纤，其中TX为其发射端口，用于发射光信号，RX为接收端口，用于接受光信号。

单模和多模

单模：传输距离5km以上，光源为激光光源。线缆颜色多为黄色，连接头多为蓝色或绿色。

多模：千兆速率的传输距离一般为550m，万兆速率的一般为300m。光源为LED光源。线缆颜色千兆多为橙色，万兆多为水蓝色，连接头多为灰白色，适用波长为850nm。

多模光纤的成本远小于使用单模光纤的成本，加之，在短距离光传输条件下，特别是局域网布线场景中，多模光纤与单模光纤的工作状态一样良好，因而在成本优势的推动下，多模光纤更适合用于数据中心建设。单模光纤适用于高速数据传输和长距离通信。

光模块的封装类型

1、SFP传输速率最常见为1.25Gbps，接口类型主要以LC接口为主，一般用在百兆/千兆以太网以及其他低速传输应用。

2、SFP+与SFP外观尺寸相同，SFP+封装光模块的传输速率一般为10Gbps，主要用于数据中心万兆以太网链路中。

3、SFP28是SFP+的加强版，和SFP+具有相同的尺寸，但其能支持单通道25Gb/s的速率。SFP28为10G-25G-100G网络升级提供了一种高效的解决方案，可满足下一代数据中心网络持续增长的需求。

4、QSFP+封装能同时支持4通道传输，每条通道数据速率为10Gbps，通过4个通道实现40Gbps传输速率。与SFP+相比，QSFP+光模块的传输速率可达SFP+光模块的四倍，在部署40G网络时可直接使用QSFP+光模块，可以提高端口密度。

5、QSFP28封装类型是为满足100G应用需求而产生的，它能同时支持4通道传输，每条通道数据速率为25Gbps，通过4个通道实现100Gbps传输速率。

6、CWDM SFP+光模块，CWDM是一种面向城域网接入层的低成本WDM传输技术。从原理上讲，CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。

与DWDM的主要区别在于：相对于DWDM系统中0.2nm到1.2nm的波长间隔而言，CWDM具有更宽的波长间隔，业界通行的标准波长间隔为20nm。

模块类型	模块图片

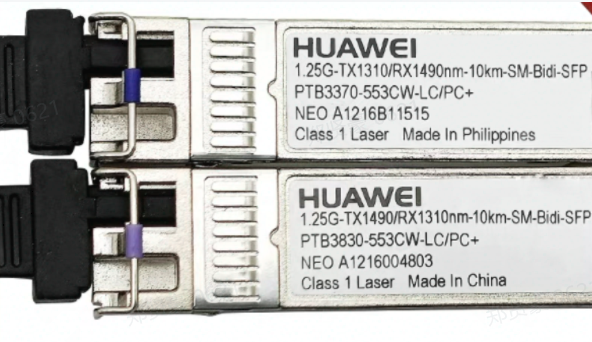

千兆单模单纤

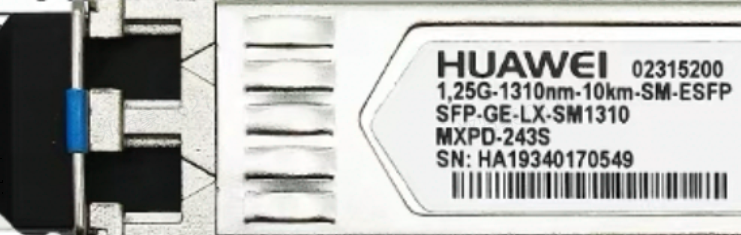

千兆单模双纤

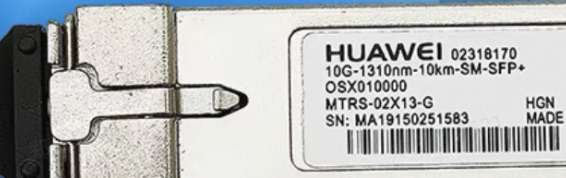

万兆单模

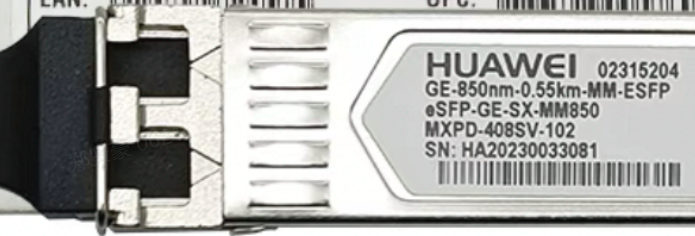

千兆多模

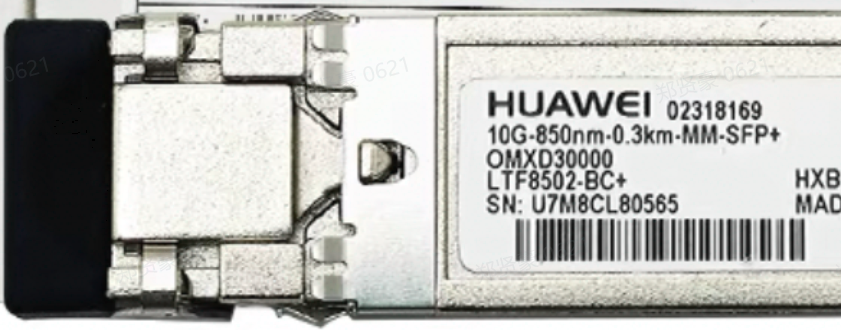

万兆多模
SFP28模块

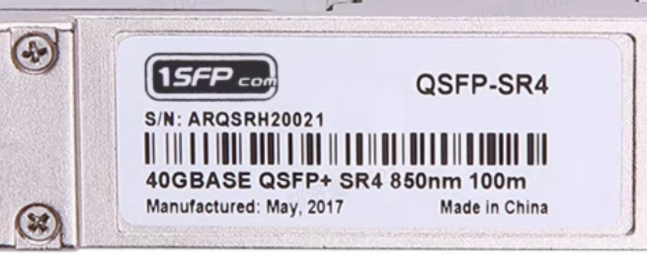

QSFP+模块
QSFP28模块
