verilog基础设计4-偶数倍及奇数倍分频器的实现

抽空写一下奇数倍以及偶数倍分频的verilog代码，复习一下

目录

1、偶数倍分频的实现，占空比50%

2、偶数分频tb文件

3、偶数倍分频仿真结果

4、奇数倍分频的实现，占空比50%

5、奇数倍分频tb文件

6、奇数分频仿真结果

1、偶数倍分频的实现，占空比50%

以四分频为例

//占空比50%
module div_even_f(input wire clk,input wire rst_n,output reg div_clk);reg [1:0] div_cnt;parameter N = 4;always @(posedge clk or negedge rst_n) beginif (!rst_n) div_cnt <= 2'd0;	else if(div_cnt < (N/2-1))div_cnt <= div_cnt +1'b1;else div_cnt <= 2'd0;
endalways @(posedge clk or negedge rst_n) beginif (!rst_n) div_clk <= 1'b0;else if (div_cnt == (N/2-1)) div_clk <= ~div_clk; else div_clk <= div_clk;
endendmodule

2、偶数倍分频tb文件

`timescale 1ns/1ps
module tb_div_even();reg clk;
reg rst_n;
wire div_clk;initial beginclk =0;rst_n =0;#100rst_n =1;endalways #5 clk =~clk;div_even_f div_f_even_inst(.clk(clk),.rst_n(rst_n),.div_clk(div_clk));endmodule

3、偶数倍分频仿真结果

输出时钟频率是输入时钟频率的四分之一，仿真正确

4、奇数倍分频的实现，50%占空比

以5分频为例

1、奇数倍分频要比偶数倍分频稍微复杂一点，主要使用两个计数器，一个上升沿触发，一个下降沿触发，通过调节各个计数器产生时钟的占空比，最后异或，可以得到不同占空比的分频信号。

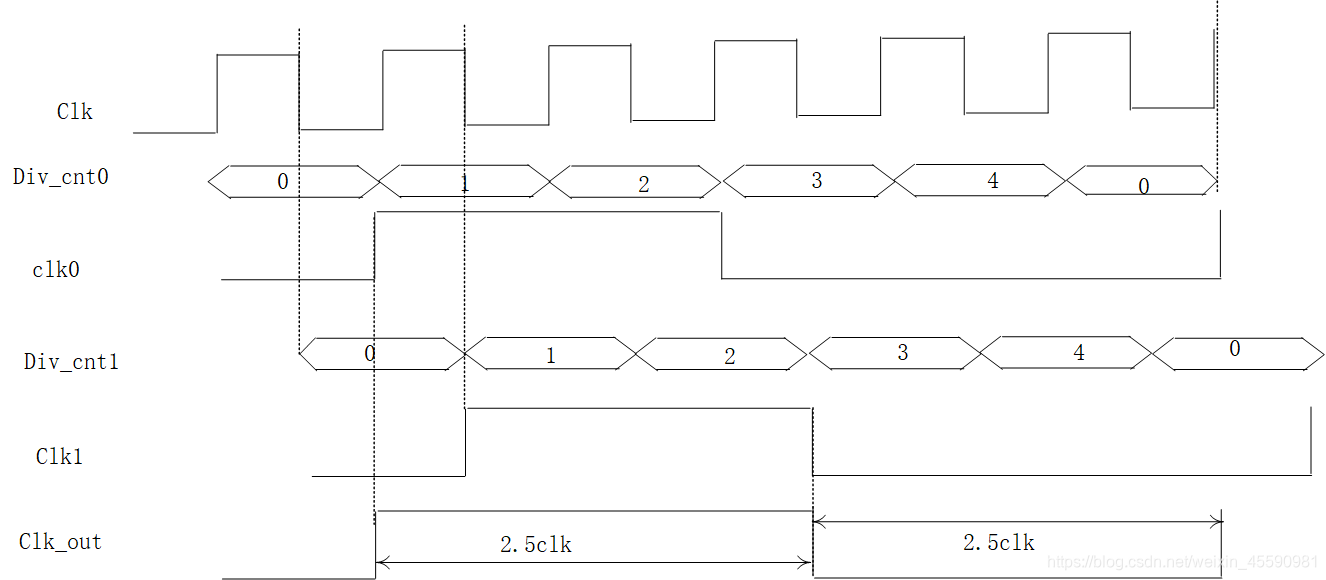

      简要的画了个图，如果需要调整占空比，就只需要改变clk0、clk1的占空比，即只需要调整clk0、1翻转的位置即可

verilog实现：

//百分之50%占空比module div_uneven(input wire clk,input wire rst_n,output wire clk_out);reg [2:0]div_cnt0,div_cnt1;
reg clk0,clk1;
parameter N = 5;always @(posedge clk or negedge rst_n) if(!rst_n) div_cnt0 <= 3'd0;else if(div_cnt0 < N-1)div_cnt0 <= div_cnt0 +1'b1;else div_cnt0 <= 3'd0;always @(negedge clk or negedge rst_n) beginif (!rst_n) div_cnt1 <= 3'd0;else if (div_cnt1 < N-1)div_cnt1 <= div_cnt1 +1'b1;else div_cnt1 <= 3'd0; endalways @(posedge clk or negedge rst_n) beginif (!rst_n) clk0 =1'b0;else if (div_cnt0 == (N/2-2) || div_cnt0 == (N-3))clk0 <= ~clk0;else clk0 <= clk0; endalways @(negedge clk or negedge rst_n) beginif (!rst_n) clk1 =1'b0;else if (div_cnt1 == (N/2-2) || div_cnt1 == (N-3))clk1 <= ~clk1;else clk1 <= clk1; endassign clk_out =clk1 |clk0 ;endmodule

5、奇数倍分频的tb文件

`timescale 1ns/1ps
module tb_div_uneven();reg clk;
reg rst_n;
wire div_clk;initial beginclk =0;rst_n =0;#100rst_n =1;endalways #5 clk =~clk;div_uneven div_uneven_inst(.clk(clk),.rst_n(rst_n),.clk_out(div_clk));endmodule

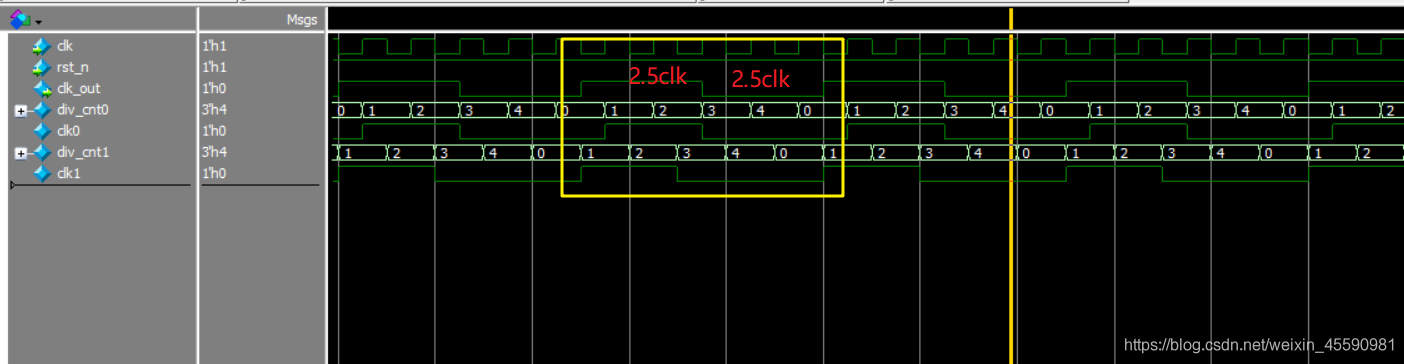

6、奇数分频仿真结果
