关于接触载荷的注意事项（继电器的使用）

1.最小负载

      在高于最小负载的电压和电流下使用继电器; 否则接触电阻会增大，信号不能正确传输。 这是因为在最小负载下无法预期接点的稳定性。 （一定的负载水平将消除接触表面上产生的微小物质。）另外，即使负载处于最大额定值范围内，请注意，在携带时电流不会低于最小负载。

2.切换负载

   继电器有两种类型的负载电流控制。 一个是“非工作”。 它是由晶体管等负载电流开关，继电器只承载负载电流。 另一个是“工作”。 这是一个继电器切换并承载负载电流。 EM设备建议工作。 这是因为期望在打开/关闭触点时通过电弧现象来清洁触点的效果。

3.接触保护电路

(a)感性负载

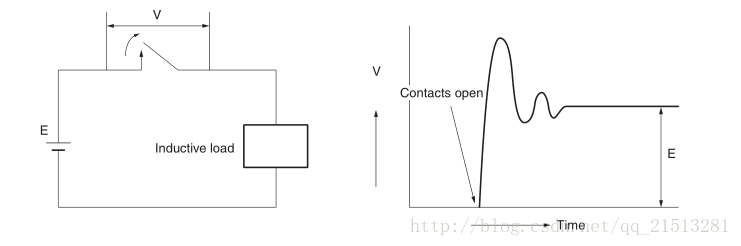

                                                        图1：感性负载电路

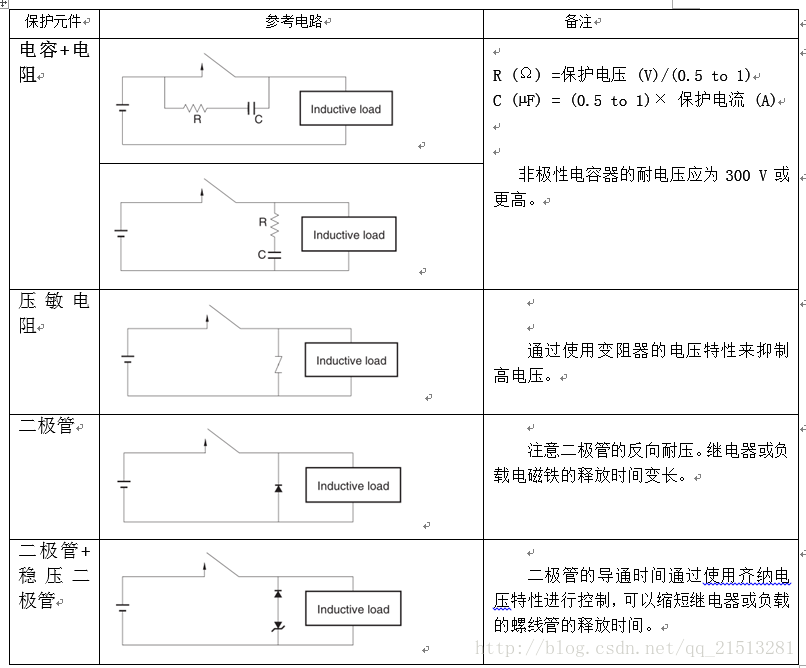

感性负载接触保护电路

(b)电容负载

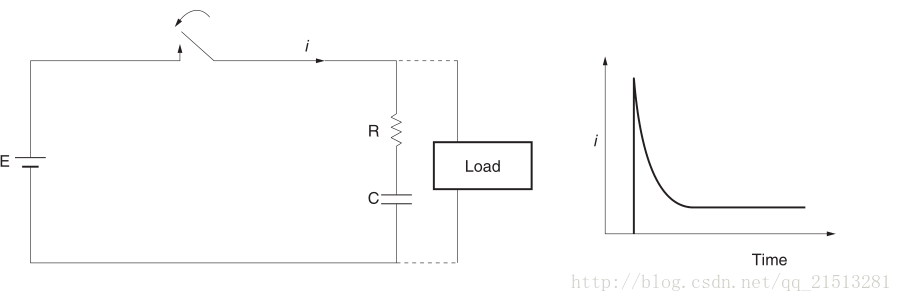

   电容器通常与电机等负载并联使用，以防止噪声或其他目的，如图所示。在这种情况下，电路中会产生浪涌电流。 结果，触点可以熔合在一起，或者由于在每个接触表面上形成的凹坑和凸起而粘住。 因此，需要通过与电容器串联的电阻器来抑制涌入电流。这是电容器的理想选择值尽可能小，电阻值尽可能大。

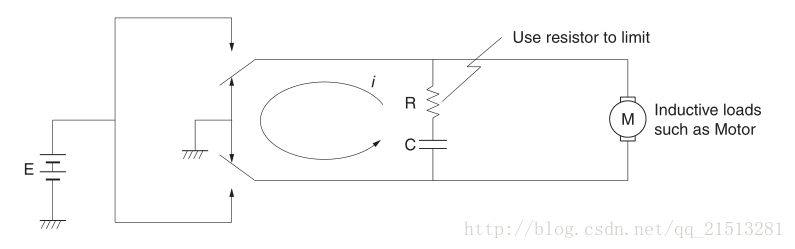

   当电容器连接在电路中时需要小心，如图所示。当公共触点从触点移动到断开触点时，电动机产生电动势，并且电容器在电源电压下充电。因此，电容器流入断路触点的浪涌电流更大。 由于断开触点在ON处弹跳，因此涌入电流损坏断开触点。 因此，如图所示，需要通过与电容器串联的电阻来降低涌入电流。而且，与继电器线圈并联连接的二极管可以减少跳动。 二极管比齐纳二极管更有效。

(c)灯负载

       灯负载（如钨丝灯）的初始电阻较低，因此稳态电流可能流经继电器触点的冲击电流为5至10倍。 在这些情况下，有必要将电流保持在最大额定值内。 因此，限流电阻器串联连接到触点。
