ArcGIS应用（十五）Arcgis 等距分割线要素

1.使用数据

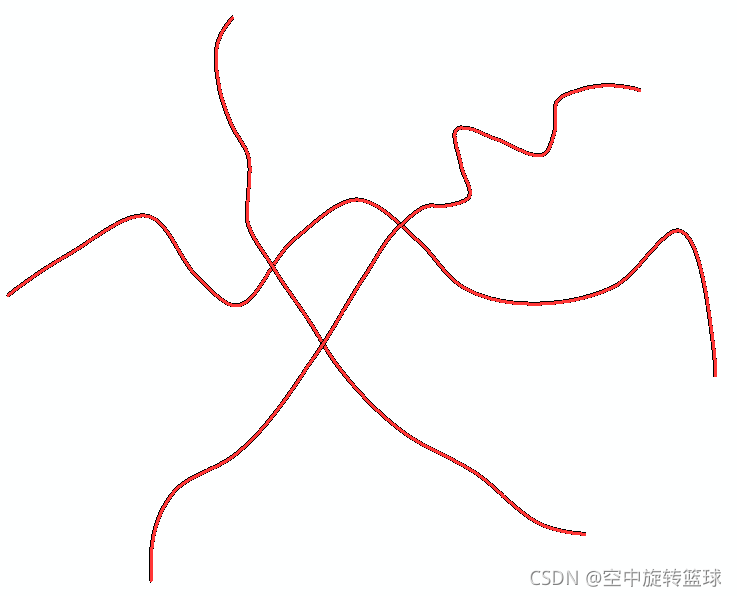

新建Shapefile文件，添加投影信息，使用Arcgis编辑工具画几条路线数据，如下图：

2.道路等距分割

如果我们需要沿着道路等距离建设路灯等公共设施，我们可以通过等距离分割道路，计算端点坐标，从而获取等距分布的点数据。

2.1使用Editor分割工具

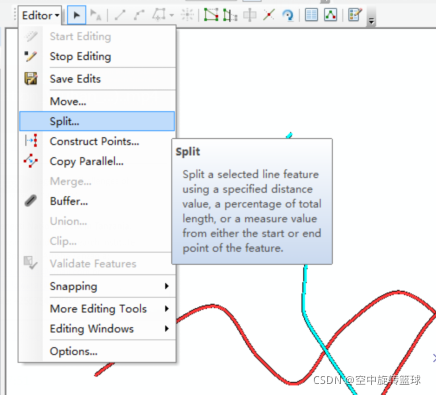

Editor-split工具，选中待编辑要素后，激活该工具，一次只能选中一条线，也就是只能编辑一条线。

该工具默认有三种分割方式（默认状态下）：

（1）按照距离分割

（2）分割为N等分

（3）按照百分比分割

（1）按照距离分割效果：

只按照距离分割成了两部分：

（2）分割为N等分：

按照线段数量分割成15份：

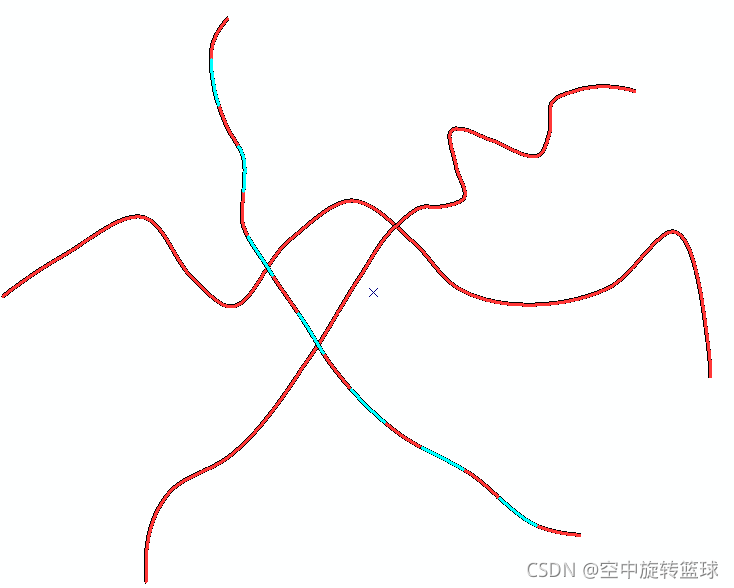

 效果如下：

（3）按照百分比分割：

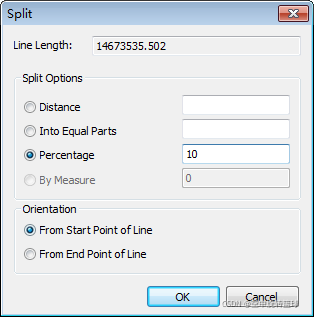

按照百分比10%分割：

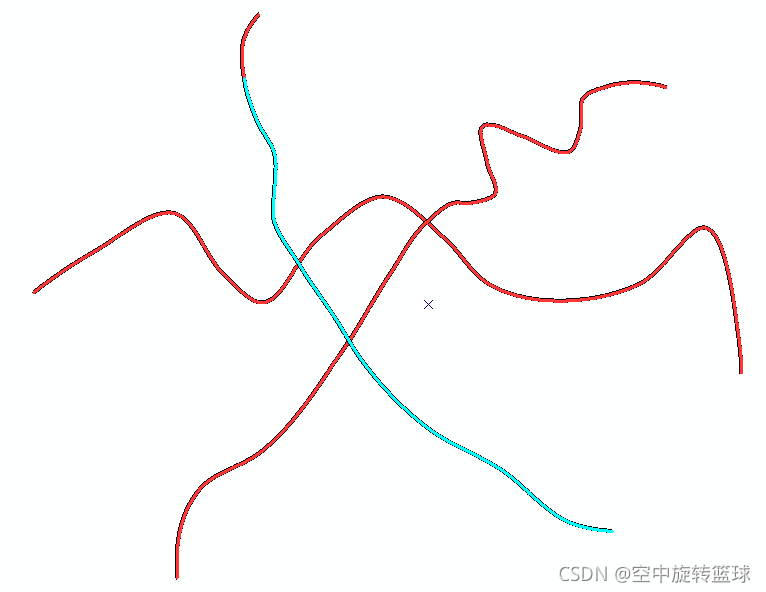

效果如下：只分割成了两部分，一部分10%，一部分90%。

2.2 提取端点

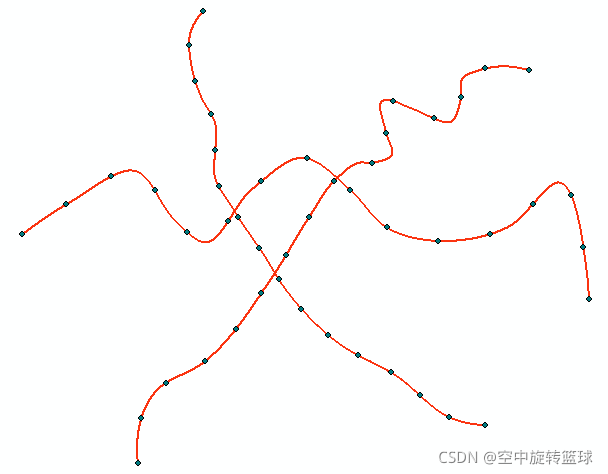

使用上文中等距分割的结果提取端点，每条线按照分割份数（15份）。

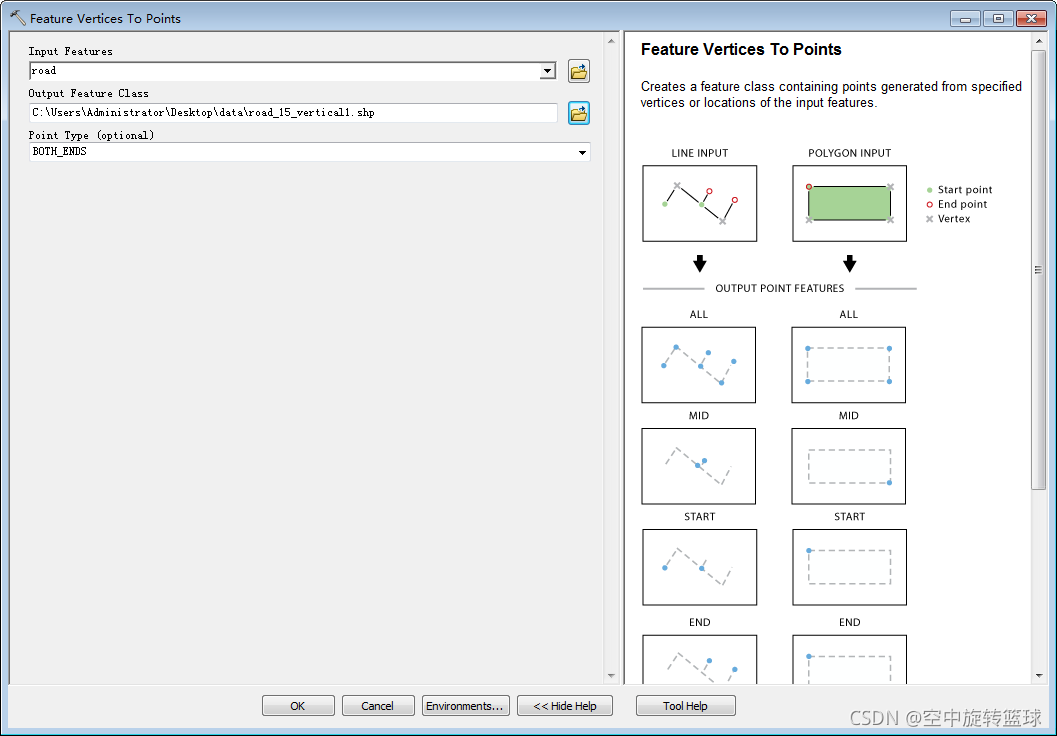

使用工具箱中的Feature Vertices To Points工具提取端点。

Point Type可以选择BOTH_ENDS然后再删除重复点等到最终结果。

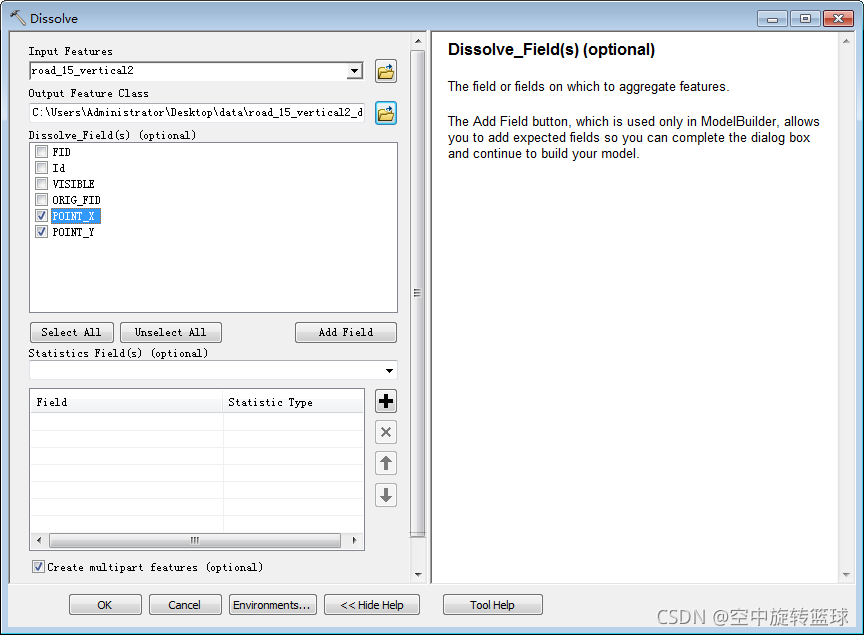

 给以上结果添加X Y坐标，然后按照坐标融合相同点：

 选择X Y坐标，其他参数不设置进行相同点位的点融合，从而去除重复点。

3.小结

本文方法可以对线段进行等距分割，但是只能同时编辑一条，若有许多条线段需要同时做等距离分割，则需要使用其他方法。比如通过建模批量处理，arcpy处理或者通过“构造视线（Construct Sight Lines）”方法。
