WCDMA相位不连续性问题

  相位不连续性简单来说就是EVM测试的补充。
  以下内容主要是做某个项目中遇到的相位不连续性Fail问题，其实刚入职不久对于这种BUG一点经验都没得谈，只有问一下身边的同事或者自己查一下高通的文档，一步一步的尝试，才有解决的方法。
  查了一下资料，相位不连续性即：上行内环功控每个时隙出现一次，而功率的变化会导致相邻时隙的相位存在差异。相位不连续性即指相邻的时隙间相位的变化。
  相位不连续性如果超过指标要求可能会引起频谱再生，产生过多的频谱杂散。

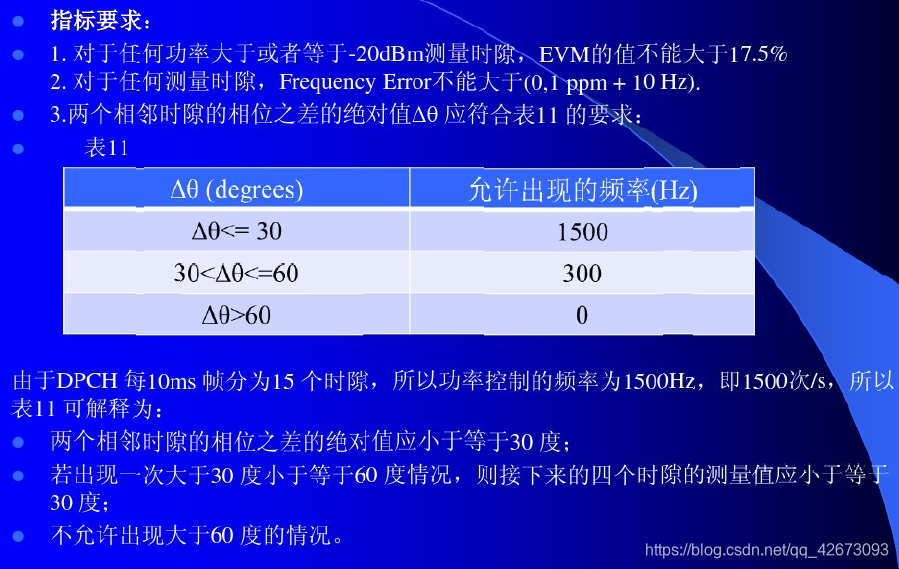

  下面是对于指标的要求和解释：

  WCDMA中引入slot的目的就是为了实现快速功率控制，而1个10ms的frame分成15个slots，也就是说每秒可以实现功率控制1500次。因此规范中定义Δθ ≤ 30的出现率以赫兹表示为1500HZ，也就是说正常情况应该每两个slot的phase delta应该小于30度。

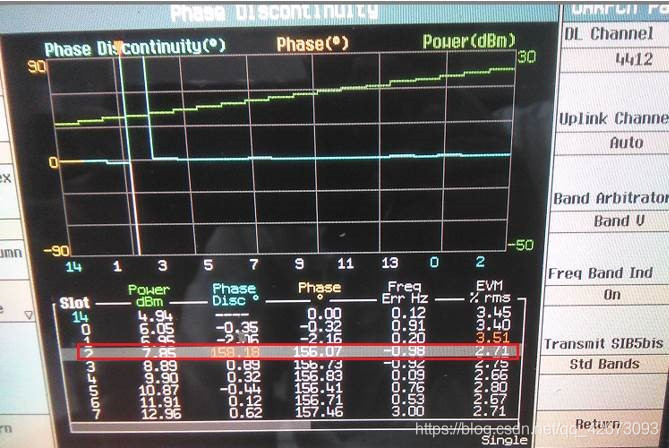

  从下图可以仔细探究一下Fail的情况：

  从图中可以看出期望功率是4.94，测试功率在7dB左右出现大于30度的情况，对于这种情况，可以修改对应的NV项。

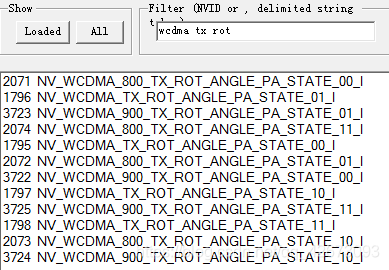

  1、从下图可以看到WB1、WB5、WB8分别对应四个NV，WB1为1795、1796、1797、1798，WB5为2071、2072、2073、2074、WB8为3722、3723、3724、3725，这四个NV项从小到大分别对应增益从低到高的补偿值。

  2、修改前我们需要将所有对应的NV项修改为0，然后去测试，相位连续性测试到的值是多少，这样就可以在NV里补偿相应的值。
  3、以上面那个Agilent8960图为例，我们可以看到，功率是从小往大变化的，功率从低往高走，也就是PA state0(low gain)切换到PA state1(high gain)，PA state1引起了158度的相位突变，你要给PA state1补偿-158度把它抵消。如果PA是两级增益，我们需要给高增益模式补偿相应的值，或者给低增益补偿+158度可以起到同样的效果。如果不是两级增益而是多级增益，则需要看相位不连续性Fail时对应的功率是属于哪一个增益下的切换点。
  4、假如WCDMA的PA Range是3,0,0,0，那么低增益就是第一位，后面三位都是高增益，补偿低增益只需要补偿第一个NV项即可，补偿高增益我们需要把后面三个NV都要补偿。
  5、计算公式：NV里面的1代表补偿0.3516度，如果要在高增益下补偿-158度，那么就要填写-158/0.3516=-449，但这个NV只能填入正数，正数的话直接填入，负数的话要加上1024，所以你要填上-449+1024=575。（如上所说低增益模式也就是第一个NV填写449也可以起到同样的效果）

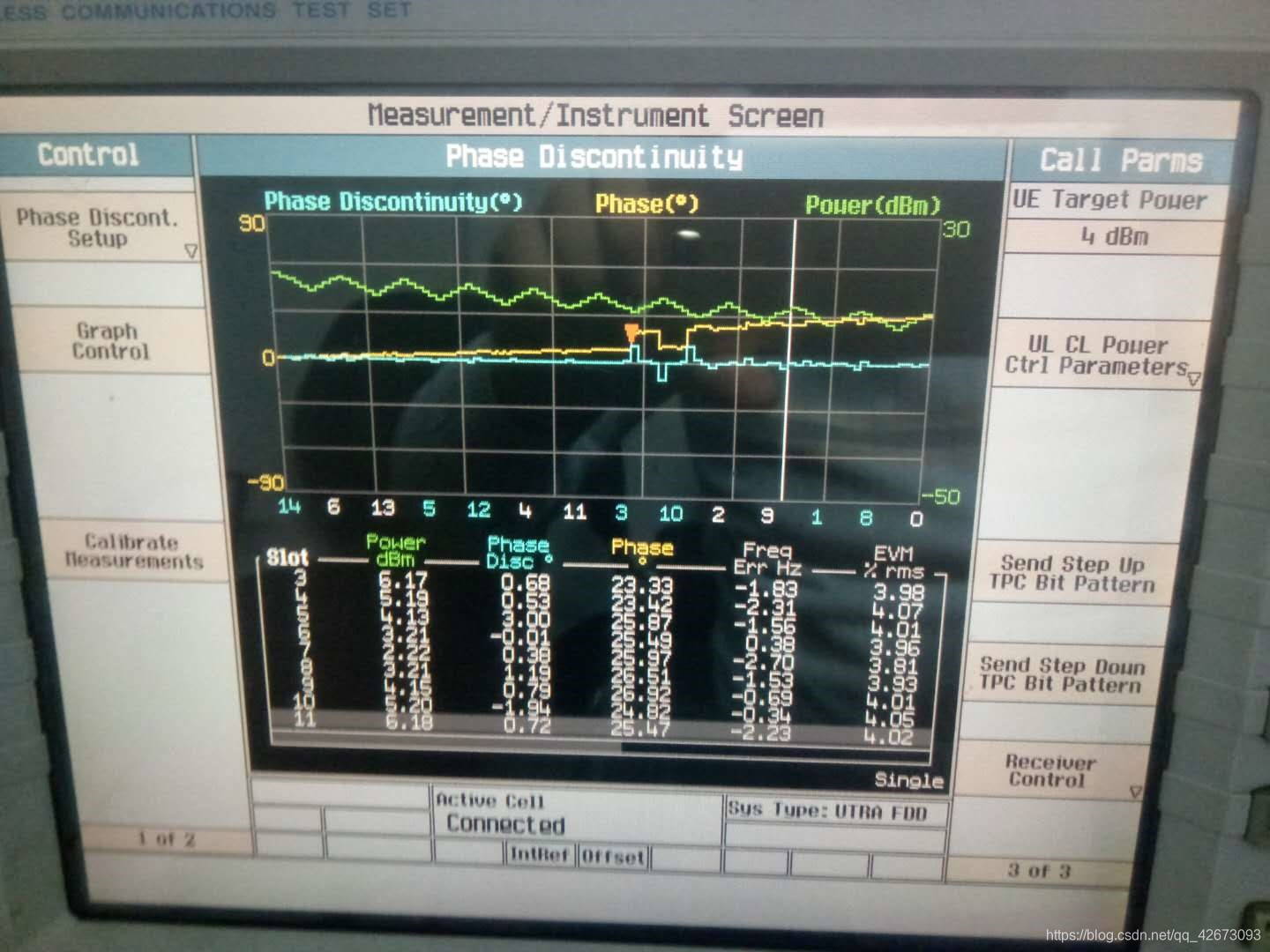

  6、修改后的结果，如图，比修改前小了很多。

  另外，修改后有可能会引起相位的变化，但3GPP对WCDMA的相位是不做要求的。
