本实例在OPNET Modeler14.5版本中创建，创建简单的OPNET仿真项目和场景
1.启动OPNET Modeler，执行命令File->New，弹出新建项目对话框，并在下拉菜单中选择Project，后点击OK按钮，如下图：

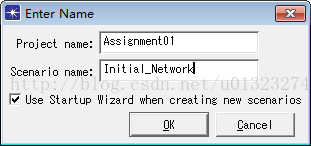

2.设置项目名称(Project Name)为“Assignment01”，设置场景名称(Scenarios Name)为“Initial_Network”，并选中“Use Startup Wizard when creating new scenarios ”，后点击OK，如下图：

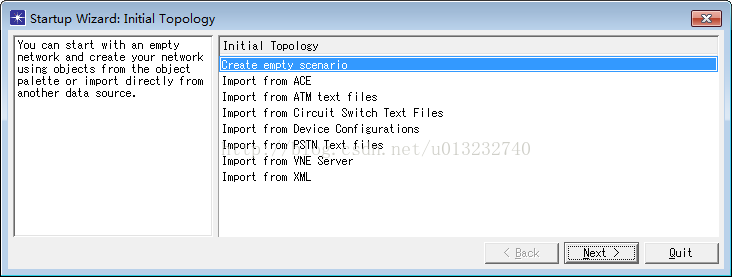

3.在弹出的Initial Topology窗口中选择创建空场景(Create empty scenario )，点击Next，如下图：

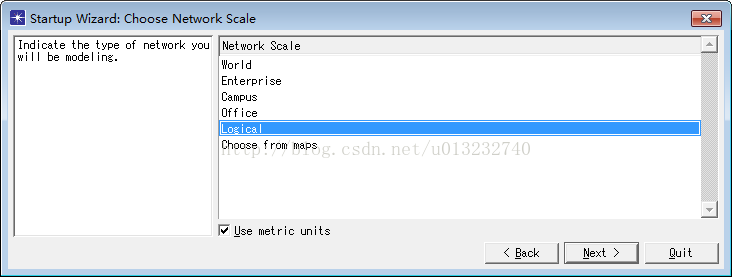

4.在弹出的选择网络规模(Choose Network Scale)对话框时，选择Logical选项，点击Next，如下图：

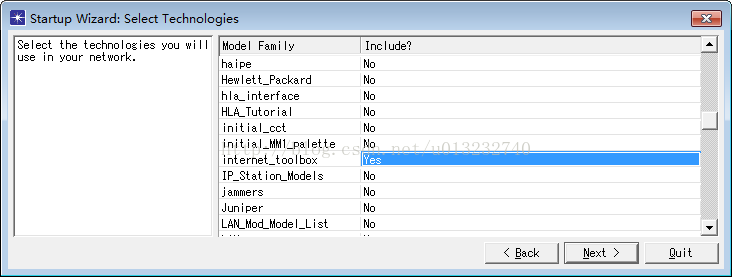

5.在弹出的选择技术（Select Technologies）对话框中选择“internet_toolbox”模型族，点击Next，如下图：

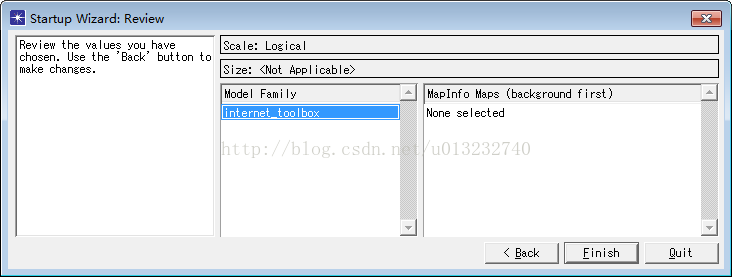

6.在弹出的Review对话框中，检查项目设置情况，然后点击“Finish”，项目创建成功，如下图

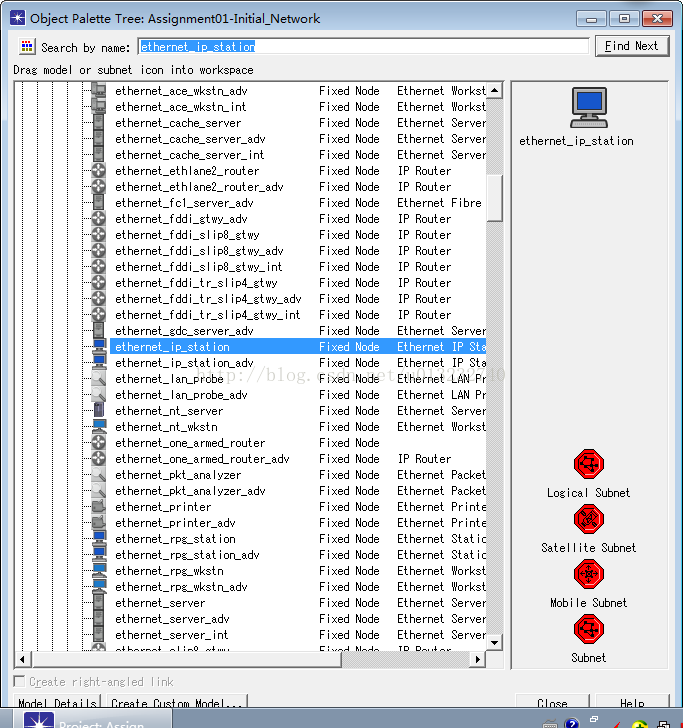

7.在右侧的对象调色板(Object Palette Tree)中选择以下四个对象模型:ethernet_ip_station,ip32_cloud,ethernet_slip8_gtwy,ppp_server。注意，由于模型库很多，查找不方便，可以直接通过对象模型的名字查找，如下图：
8.将选中的四个对象模型一次拖入项目编辑器(Project Editor)中，分别右击每个对象模型，在弹出的对话框中，选择“Set Name”选项，修改各个对象的名字。将ethernet_ip_station修改为Ethernet IP Station，将ip32_cloud修改为The Internet，将ethernet_slip8_gtwy修改为Router，将ppp_server修改为PPP_Server。

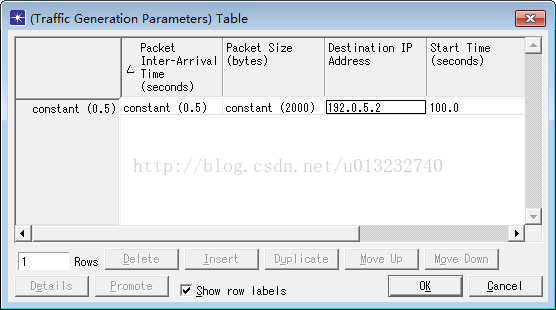

9.右击Ethernet IP Station打开属性对话框，选择IP->Traffic Generation Parameters，按下图所示修改相应参数的值，如下图：

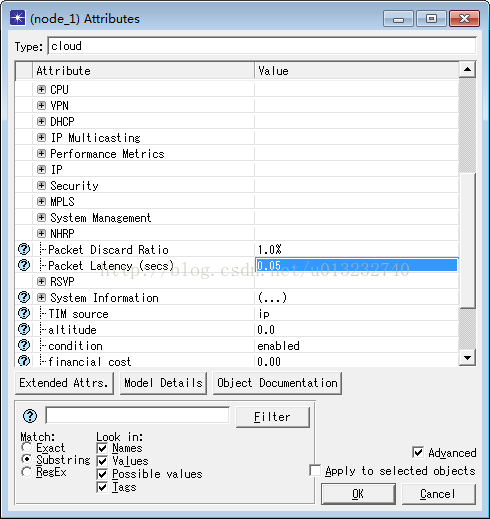

10.同样的方法右击The Internet打开属性对话框，选择Performance Metrics项，按下图修改参数值，

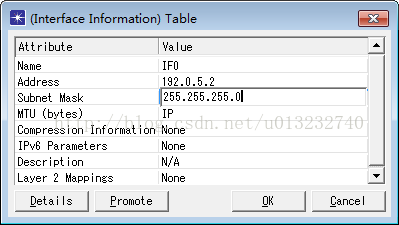

11.右击ppp_server，打开属性对框，选择IP->IP Host Parameters->Interface Information项，按下图修改相应参数，
12.在Object Palette Tree窗口中，选择10BaseT链路模型将Ethernet IP Station和Router连接起来，选择PPP_56K链路模型将Router和The Internet连接起来，选择PPP_DS1链路模型将The Internet和PPP Server链接起来。
13.在Project Editor窗口中执行Topology->Verify Links打开Check links窗口，选择“Verify links”项检查所有链路连接情况，点击OK，如下图：
如果所有链路都连接正确，则在Project Editor窗口的底部将出现如下图所示的提示信息，

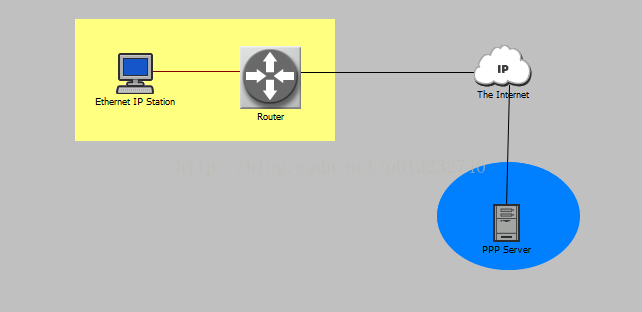

14.在Project Editor窗口中执行Topology->Open Annotation Palette打开Annotation Palette注释对话框添加注释，添加一个黄色的矩形和蓝色的椭圆。最终项目完整的实例如下图：

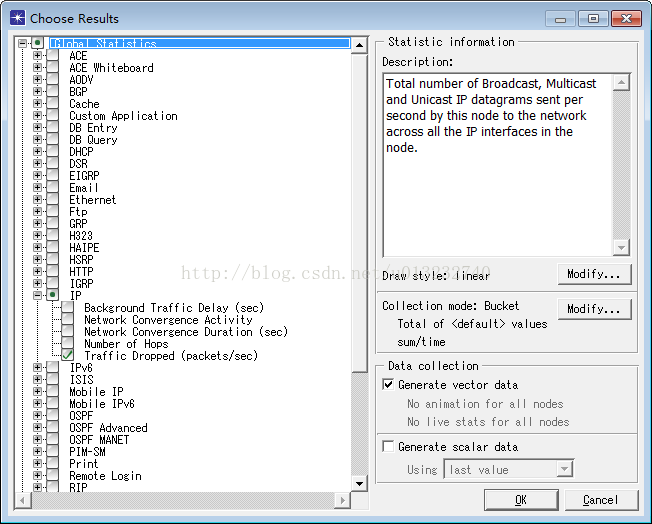

15.在Project Editor窗口执行DES->Choose Individual Statistics打开Choose Results选择结果窗口，收集类IP中的全局统计量（Global Statistics）Traffic Dropped(packets/sec)，如下图：

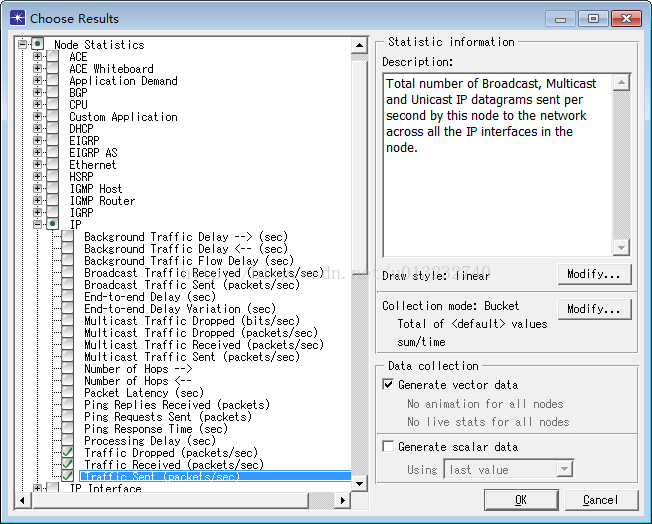

用样的方法对所有节点单独收集统计量，如下图：

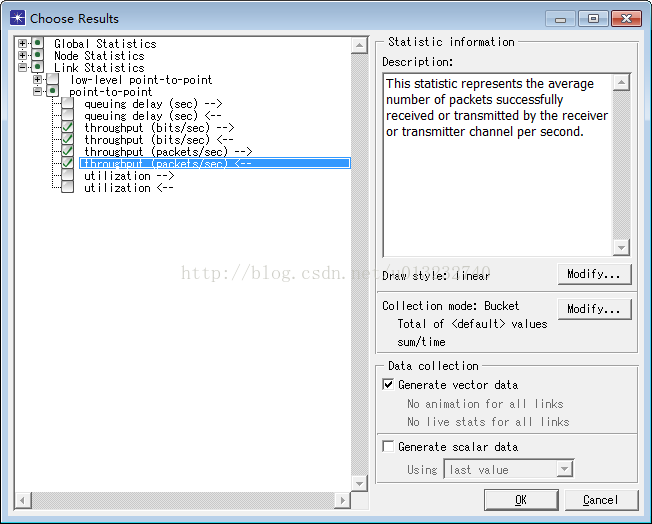

同样的方法收集point-to-point中的链路统计量，如下图：

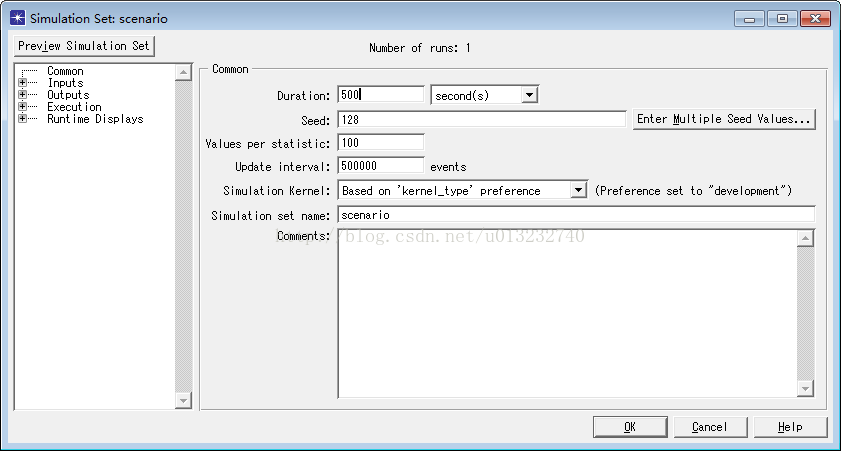

16.在Project Editor窗口中执行DES->Configure/Run Discrete Event Simulation选项，打开Configure/Run DES窗口，设置Duration=500 seconds,Seed=128,Values per statistic=100，如下图所示：

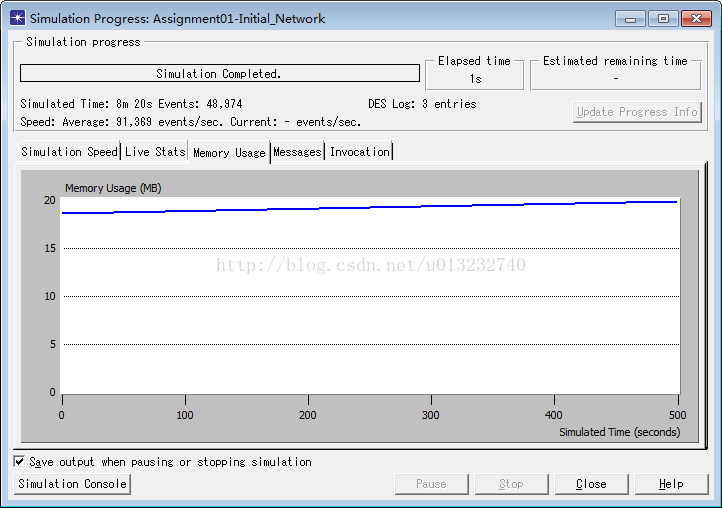

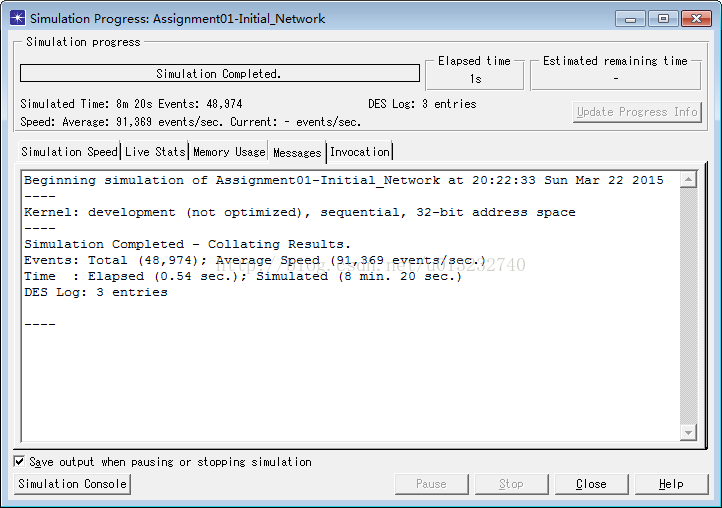

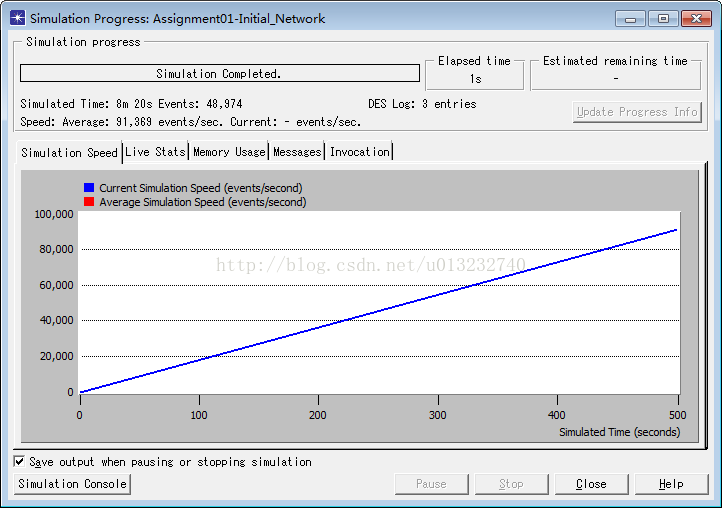

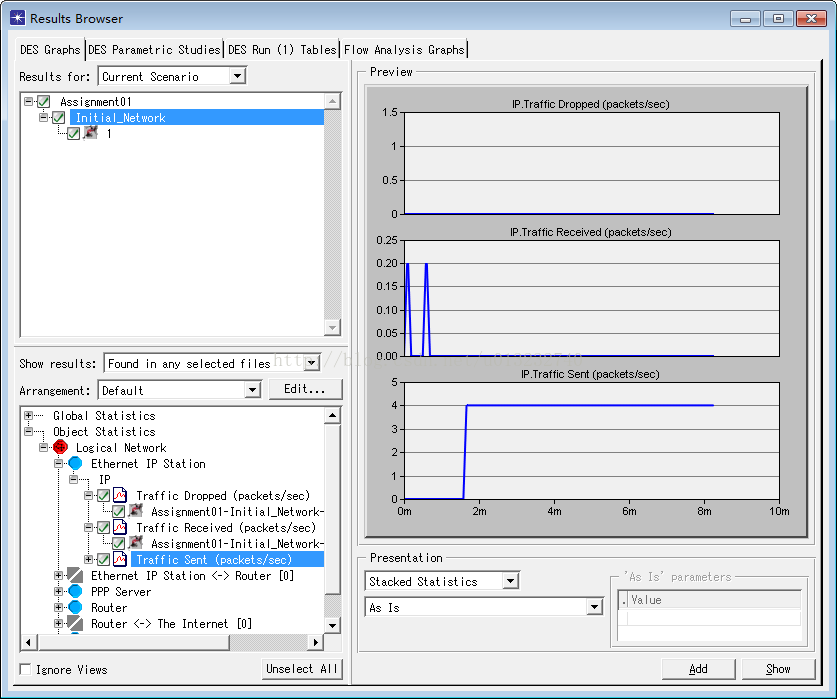

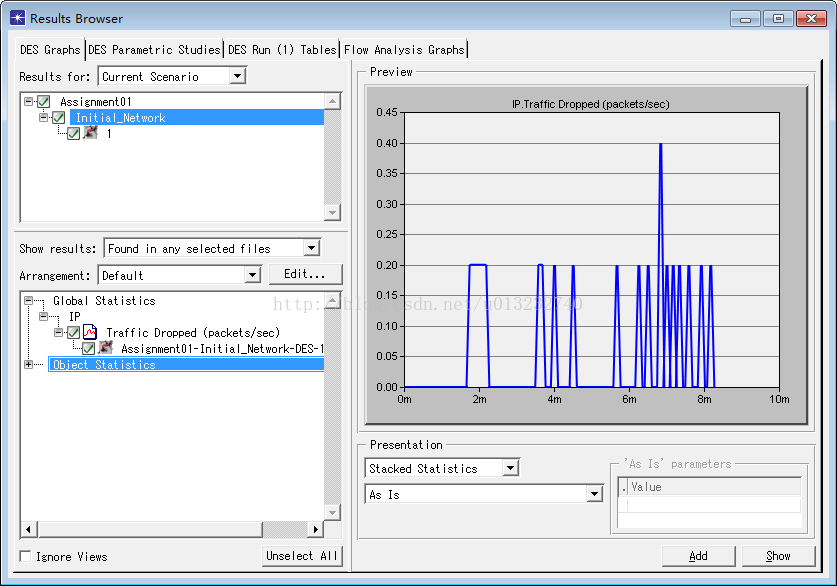

17.点击Run，执行仿真。以下各图是部分仿真过程及仿真结果图，
