角色和背景遮挡半透明效果的实现

这里讲的是关于2D游戏的角色和背景以及物体之间的遮挡关系，用半透明角色处理的讨论和实现方式。这里主要是讨论关于页游《火影忍者》里对于角色和背景物体之间的遮挡处理方式。同时也实现了和他一样的效果(可能)。具体是没分析火影的代码，只是猜测了它的原理然后进行实现的。其他的几种实现方式则简单的讨论，一笔带过(如果有人有兴趣，可以留言，我再单独写篇Blog和相关例子来)
实现语言：ActionScript3.0（传统的显示处理，Stage3D可以做到有些不一样，所以不在讨论范围）
心急的读者可以直接从第三点开始看我们今天的主题实现内容。

一、需要实现遮挡关系的原因

个人推测和分析，不妥之处请之处讨论。
1. 因为AS3传统显示2D图像的时候，没有zbuff缓冲这个概念，所以显示图像的层次关系，是按照addChild的顺序来的.
2. 为了实现最大的渲染效率，一般美术会把游戏场景渲染成大的一张图片，然后再切割成小块进行加载显示。整个场景的所有元件，包括背景、树、建筑、河流等等，都是渲染出一张图。
那么问题来了，建筑和背景树等物体都渲染地图上，那人物走过来的时候，这个时候的遮挡关系怎么处理呢？所以就会衍生出各种处理这种遮挡关系的技术了。

二、角色物体遮挡的几种做法

首先简单讨论几种实现方式。
1. 和角色同层，根据深度重新设置addChild
这是比较消耗性能的做法，也是早期很多游戏的做法，表现效果也很好。同时也是一些3D游戏场景的做法（3D有zbuff缓冲）。出一个地图编辑器，然后把导入背景，把各种元件（树、建筑等等）拖到场景去，最后导出。在游戏中人物就和元件参与深度排序，处理遮挡关系。
现在一般是采用后面的两种做法了，在一些特别需要表现力的时候，才会单独做成元件，不然都是合在背景里了。

2. 地图编辑器打格子表明走到的角色半透

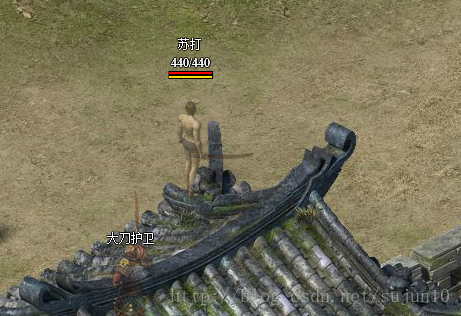

这个是页游红极一时的做法，大部分rpg和arpg都是这么做的。比如《凡人修真2》和雄霸页游天下的《传奇霸业》，下面传奇霸业的表现效果（刚截的图）。

具体的实现方式大概走格子走到这个建筑的时候，会检测格子的属性，如果带有半透效果的参数，则设置角色的alpha值。
3. 背建筑遮挡的部分才半透，效果高大尚。
读者：这个是3D做法吧！
当然不是了，通过2D图像混合一样可以做到。（原理估计也是3D那一套。就是提供的遮罩图来擦出下面的的图片）。这个算是比较新颖的做法，目前我就看腾讯的《火影忍者》，其他的就暂时没去查看了（我自己做的游戏是采用这个最新的做法，潮流嘛）。

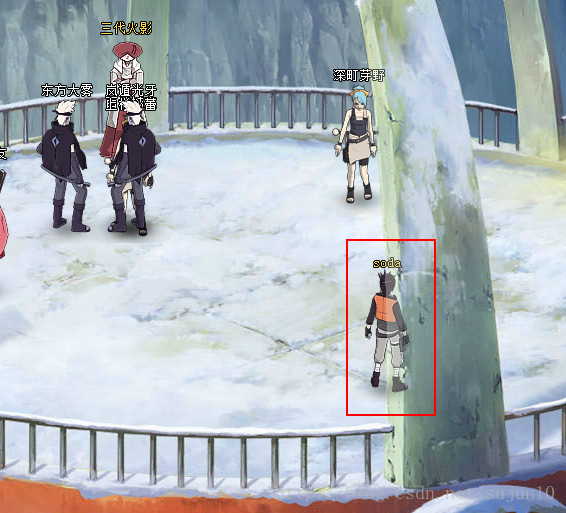

开始还担心性能会比较大损耗，做了简单测试，发现没什么影响。先看火影里的表现效果吧

仔细看红框里的那个角色，可以发现角色被那个柱子挡住的一半是半透明效果，没挡住的就是原来的颜色。简直酷毙了！
立马把火影的缓存搞下来，发现它是加了背景遮罩图，然后类似3D混合图形的做法实现的。后来会详细地讲。（啰嗦了这么久，终于开始正题了）

三、火影的角色遮挡半透实现分析

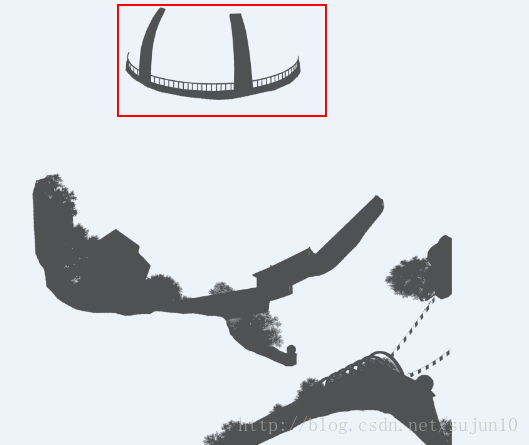

仔细分析了火影的新手村场景，从缓存了除了提取出背景之外，还有另外一些黑色的古怪图片。背景还是跟其他游戏的做法，古怪的是那个黑色怪图。发现是背景里的一些建筑物的黑色图。下面是缩略图。

刚开始还以为是逐像素匹配，自己手动实现的（可以做到的），但是效率会残不忍堵。另外想到的就是3D里
常用的图像混合处理了。查下AS3的Bitmap的API，还真查找到了。这里只列出会用到的API。

DisplayObject.blendMode属性
BlendMode 类中的一个值，用于指定要使用的混合模式。
1
2

用到了BlendMode类的两个属性

LAYER : String = "layer"
[静态] 强制为该显示对象创建一个透明度组。
1
2

ERASE : String = "erase"
[静态] 根据显示对象的 Alpha 值擦除背景。
1
2

其他的API也有趣，有兴趣的同学可以试试。

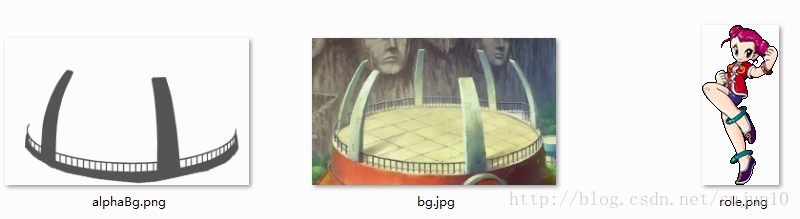

四、角色遮挡半透的实现的例子资源

整理了一下相关使用到的资源。实际上问过美术，美术说出这个遮罩图非常容易。我们也实际出了相关的资源。
1. 背景图
把火影的背景图给拼起来，合成一张1274 * 768的大背景图方便测试
2. 透明背景遮罩图
同样把透明遮罩剪切出和背景对应部分截取出来，然后对好位置。这个图的透明度决定了角色的显示效果
3. 角色资源图

五、简单的代码实现原理过程

1. 背景层独立出来，不参与图像混合
2. 角色和透明遮罩单独一个容器层，但是这两种都在同一个容器A中
3. 容器A的blendMode属性设置为：

//强制为该显示对象创建一个透明度组
blendMode = BlendMode.LAYER;
1
2

1. 角色容器不用设置blendMode，因为在容器A中设置就可以了
2. 透明遮罩这个Bitmap需要设置

blendMode = BlendMode.ERASE;
1

确保透明遮罩Bitmap在角色容器的上层就可以了。下面是具体的代码实现过程。

六、详细的代码

看代码实现起来非常简单，代码也非常简洁

package
{import flash.display.Bitmap;import flash.display.BlendMode;import flash.display.Sprite;import flash.events.Event;import flash.events.MouseEvent;/*** 地图透明角色测试例子* @author sodaChen* Date:2017-2-16*/[SWF(width="1274",height="768")]public class AlphaMapTest extends Sprite{/** 背景 **/[Embed(source = "res/alpha/bg.jpg")]private var bgClass:Class;/** 透明遮罩背景 **/[Embed(source = "res/alpha/alphaBg.png")]private var alphaBgClass:Class;/** 角色 **/[Embed(source = "res/alpha/role.png")]private var roleClass:Class;/** 角色容器 ，用来存放角色和透明图像的**/private var roleContainer:Sprite;/** 角色层，只放角色 **/private var roleLayer:Sprite;public function AlphaMapTest(){super();addEventListener(Event.ADDED_TO_STAGE,onStage);}private function onStage(evt:Event):void{//添加背景addChild(new bgClass());//添加角色容器roleContainer = new Sprite();//强制为该显示对象创建一个透明度组roleContainer.blendMode = BlendMode.LAYER;addChild(roleContainer);//创建角色层，其实角色可以不用单独容器，但是必须保证alphaBg在所有角色的最上面roleLayer = new Sprite();roleContainer.addChild(roleLayer);//创建角色并添加到角色容器中createRole(300,120);createRole(230,550);//不会被遮挡的角色createRole(400,200);//根据显示对象的 Alpha 值擦除背景.这个透明图像必须在最顶层，确保下面的角色会被擦出var alphaBg:Bitmap = new alphaBgClass();alphaBg.blendMode = BlendMode.ERASE;roleContainer.addChild(alphaBg);}//创建角色private function createRole(roleX:int,roleY:int):void{var role:Sprite = new Sprite();var roleBitmap:Bitmap = new roleClass();role.x = roleX;role.y = roleY;role.addChild(roleBitmap);roleLayer.addChild(role);role.addEventListener(MouseEvent.MOUSE_DOWN,onMouse);role.addEventListener(MouseEvent.MOUSE_UP,onMouse);}private function onMouse(evt:MouseEvent):void{var role:Sprite = evt.currentTarget as Sprite;if(evt.type == MouseEvent.MOUSE_DOWN)role.startDrag();elserole.stopDrag();}}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85

最终实现的效果图：

例子代码下载：
2DAS3游戏地图角色遮罩
