BLE4.0数据传输过程跟踪

2024-08-23 23:58

本文主要是介绍BLE4.0数据传输过程跟踪,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

 GATT 层的角度看,当设备连接后,将充当一下两种角色中的一个:
• GATT Client ——  GATT 服务器读/写数据的设备。
• GATT Server —— 包含客户端需要读/写的数据的设备。

GAP层的角度看,设备可以充当以下几个角色: SimpleBLEBroadcaster 、 SimpleBLECentral
SimpleBLEObserver、 SimpleBLEPeripheral
• Broadcaster 广播员 —— 非连接性的信号装置
• Observer 观察者 —— 扫描得到,但不能链接
• Peripheral 从机 —— 可链接,在单个链路层链接中作为从机,从机启动后可以进行广播,但是不能主动链接,链接由主机建立
• Central 主机 —— 扫描设备并发起链接,在单链路层或多链路层中作为主机。

TI提供的蓝牙协议栈中一般而言,Peripheral从机作为ServerCentral主机作为Client使用。

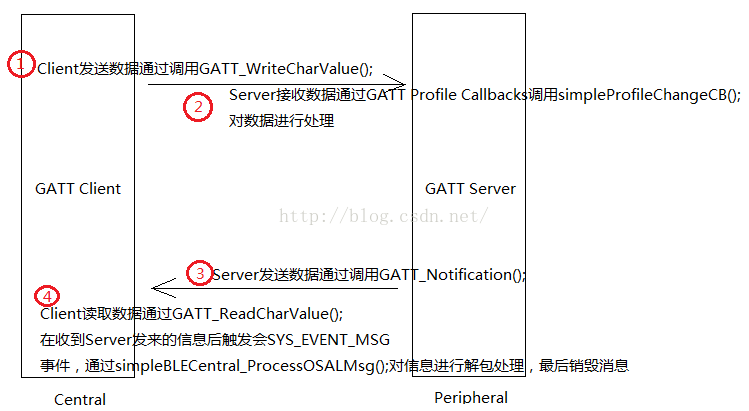

以下是数据传输的过程:


源码跟踪:

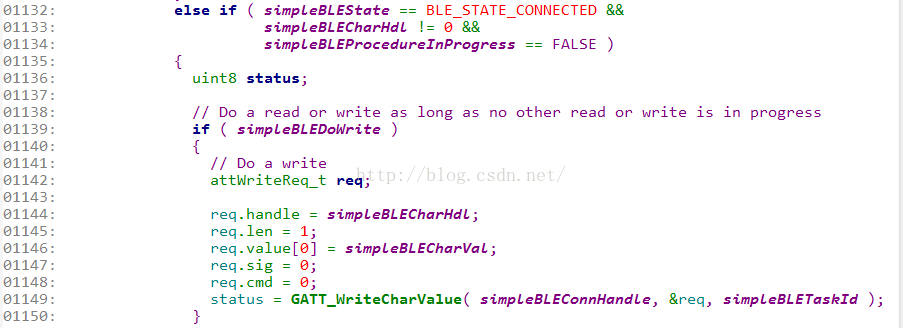

1.Client发送数据(SimpleBLECentral.c中的按键事件处理函数):

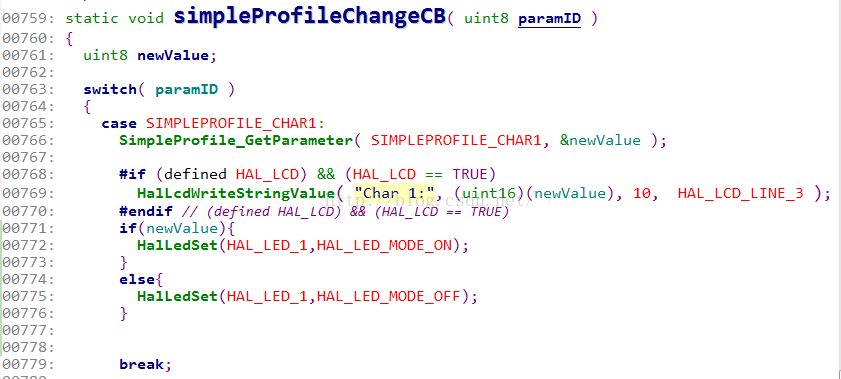

2.Server接收数据SimpleBLEPeripheral.c):

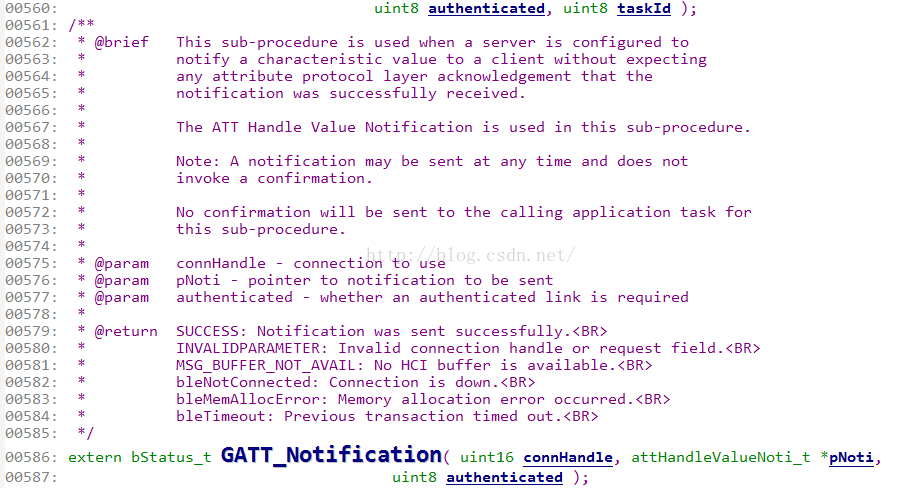

3.Server发送数据(gatt.h):

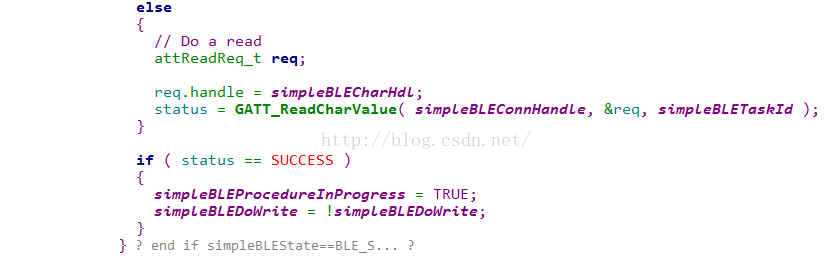

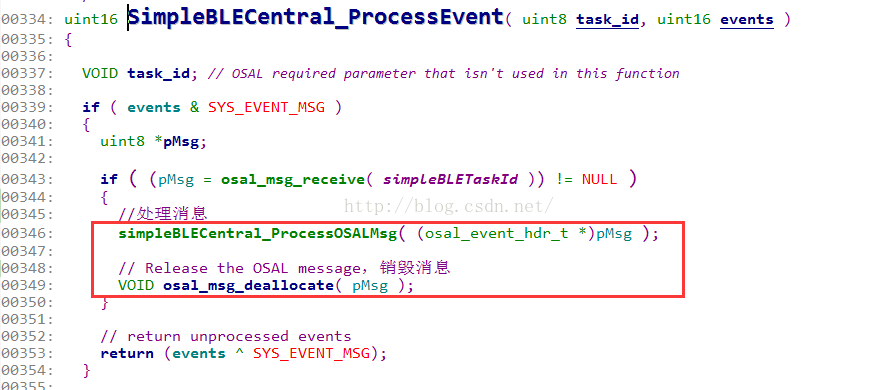

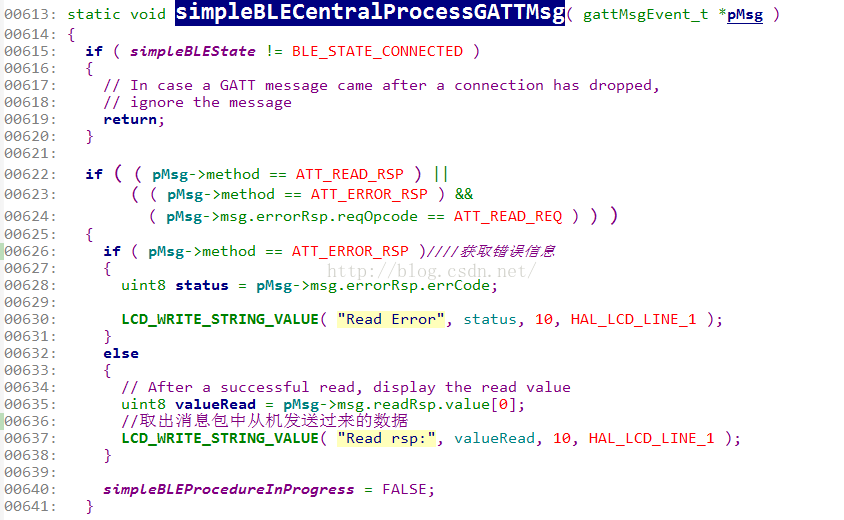

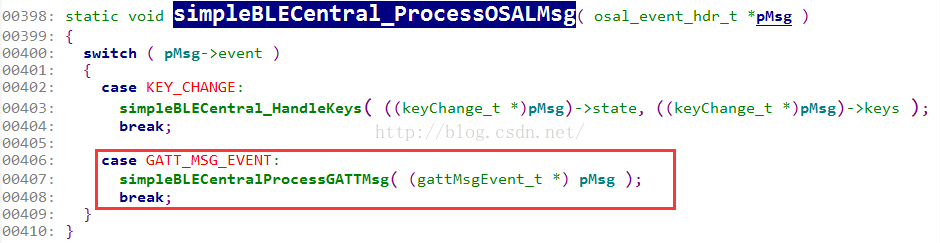

4.Client读取数据和接收数据(SimpleBLECentral.c中的按键事件处理函数和):






这篇关于BLE4.0数据传输过程跟踪的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
