在研究了正方形图片之后，接下来当然是希望自己任意的图片都可以玩弄啦~~·

Talk is cheap.show you my code.

#include<opencv2\core\core.hpp>
#include<opencv2\highgui\highgui.hpp>
#include<opencv2\imgproc\imgproc.hpp>
using namespace cv;int main()

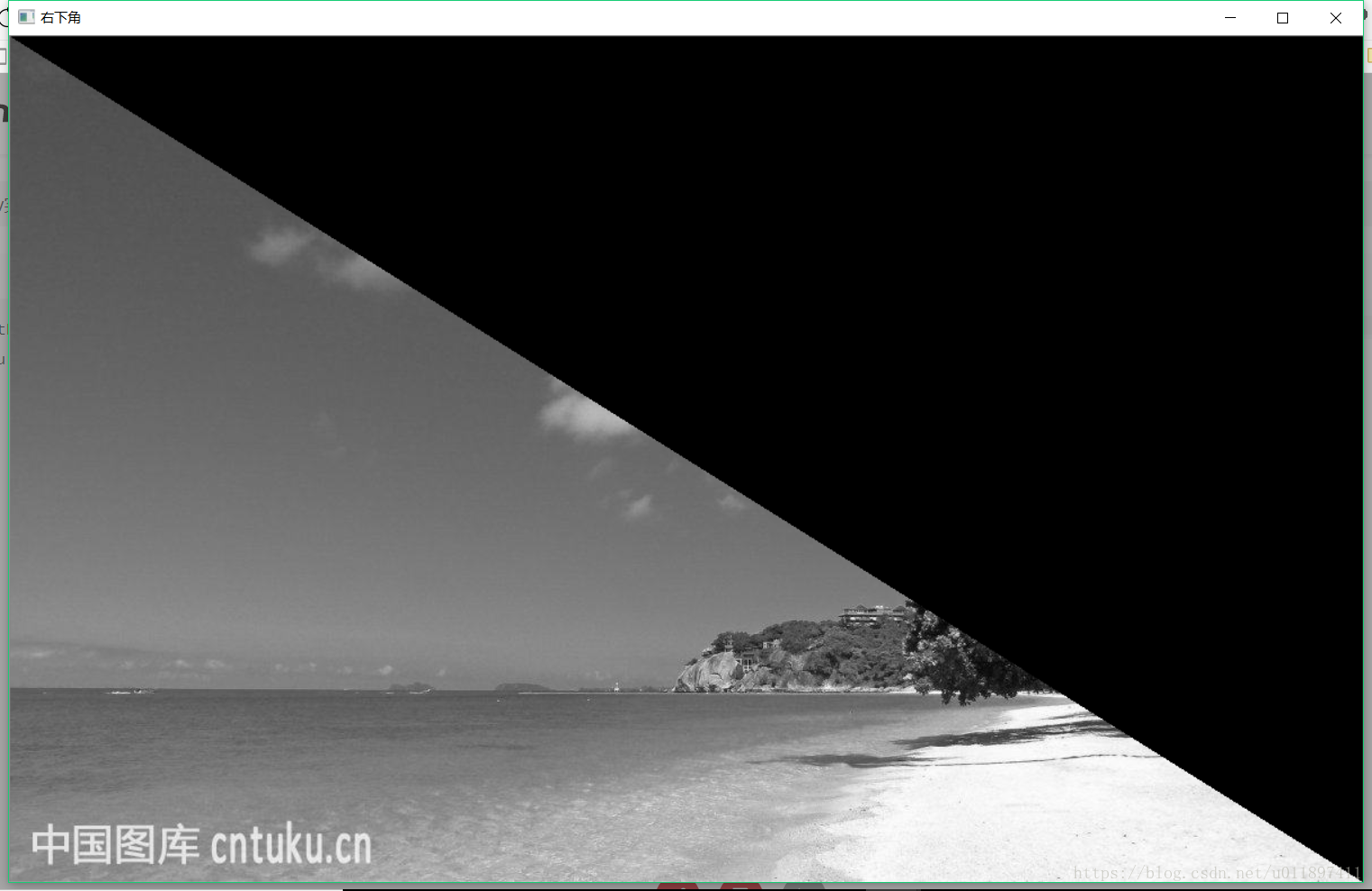

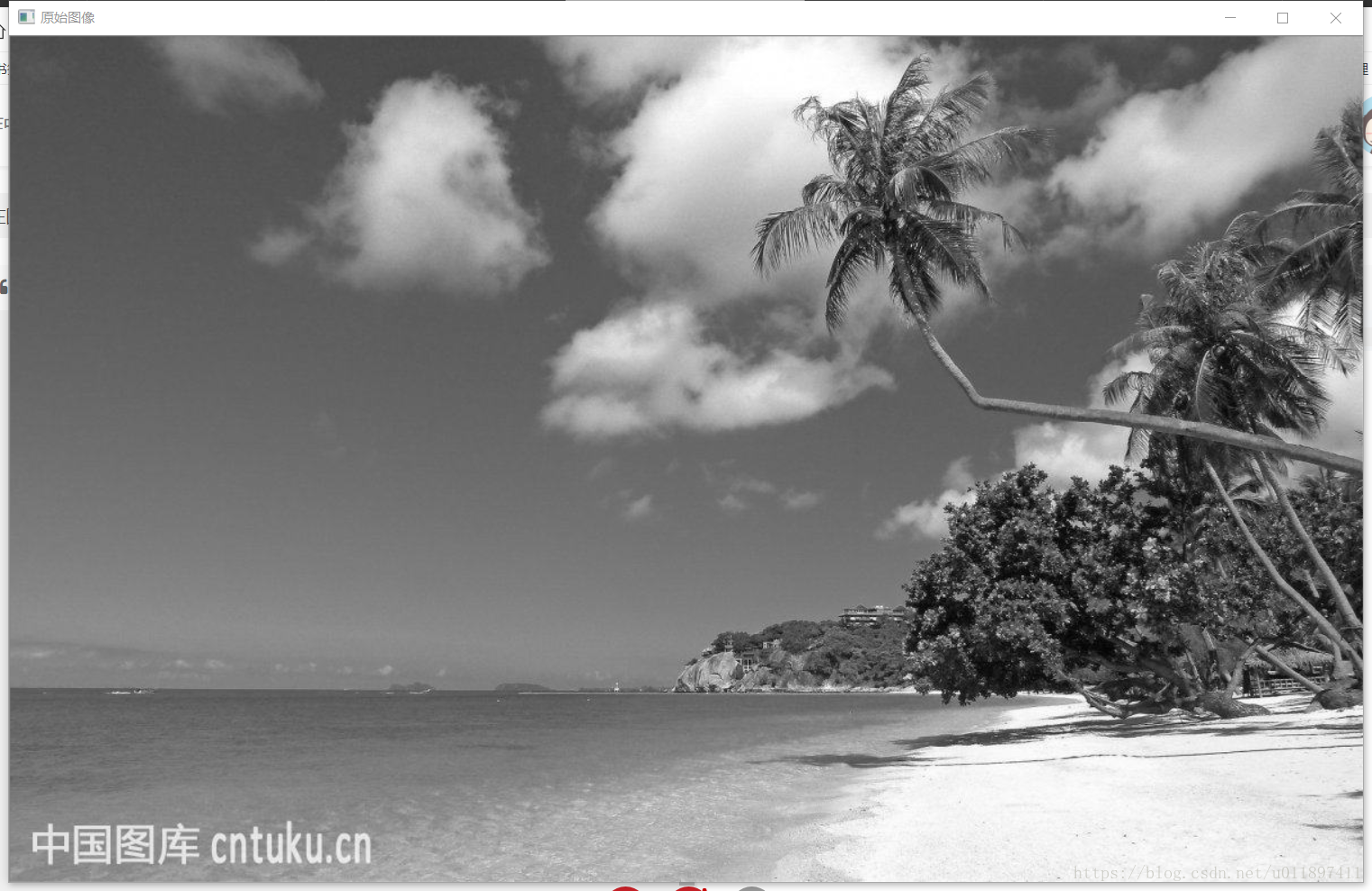

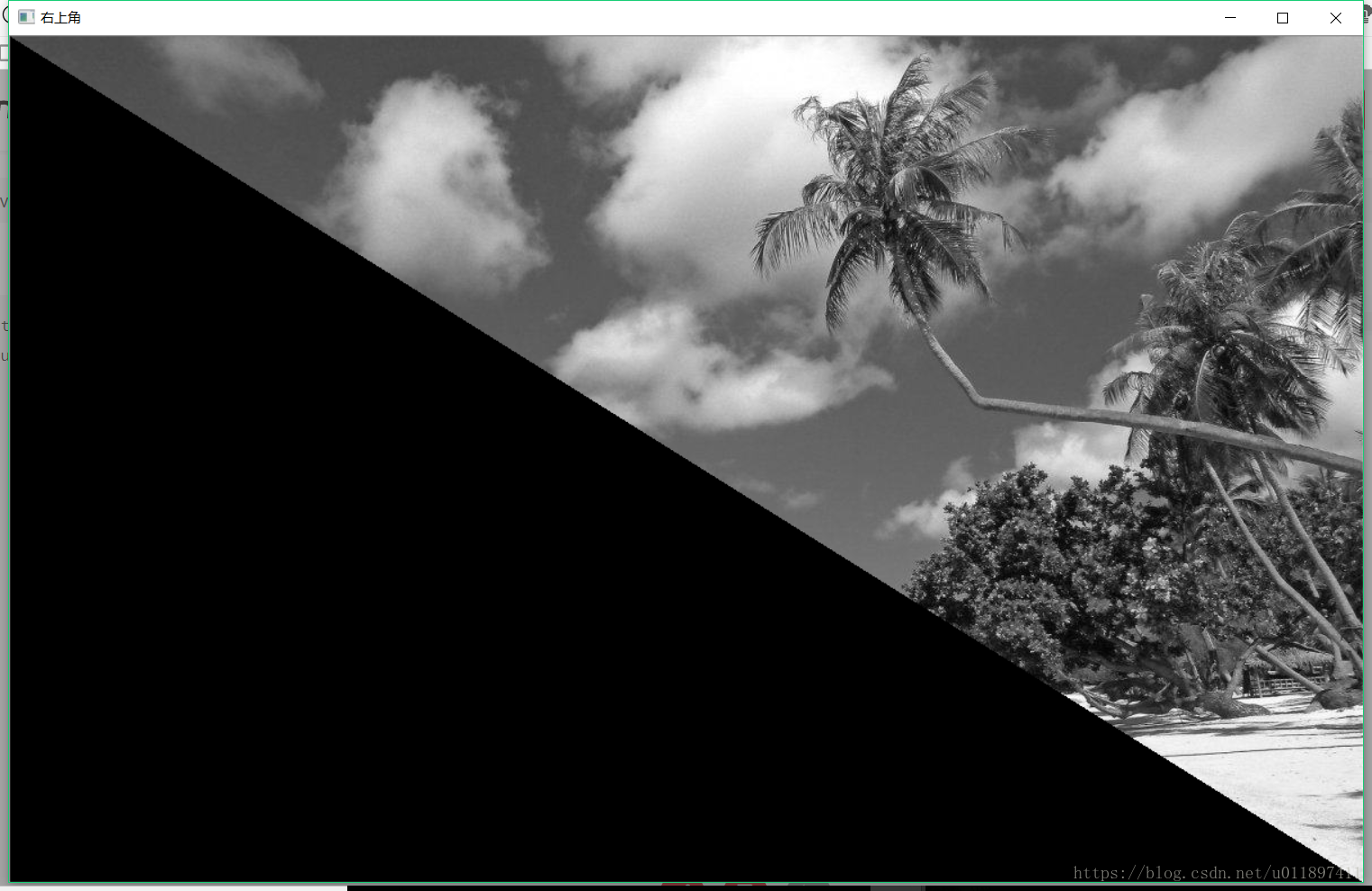

{Mat srcImage = imread("07.jpg", 0);Mat dst0(srcImage.size(), CV_8UC1, Scalar::all(0)), dst1(srcImage.size(), CV_8UC1, Scalar::all(0)), dst2(srcImage.size(), CV_8UC1, Scalar::all(0));imshow("原始图像", srcImage);float k1 = (float)srcImage.rows/srcImage.cols;float k2 = (float)( -srcImage.rows) / srcImage.cols;for (int j = 0; j < srcImage.rows; j++){for (int i = 0; i < srcImage.cols; i++){if ( ((float)(k1 * i) >= (float)j) && ((float)(k1 * i) <= (float)(j + 1)))//左上角到右下角dst0.at<uchar>(j, i) = 255;else if ( (k2 * i + srcImage.rows) >= (float)j && (k2 * i + srcImage.rows) <= (float)(j+1)) dst0.at<uchar>(j, i) = 255;//右上角到左下角else dst0.at<uchar>(j, i) = srcImage.at<uchar>(j, i);if (((float)(k1 * i) > (float)j) )dst1.at<uchar>(j, i) = srcImage.at<uchar>(j, i);elsedst2.at<uchar>(j, i) = srcImage.at<uchar>(j, i);}}Point a = Point(0, 0);Point b = Point(srcImage.cols, srcImage.rows);line(srcImage, a, b, Scalar(255), 1);imshow("用line画线", srcImage);imshow("对角线", dst0);imshow("右上角", dst1);imshow("右下角", dst2);waitKey(0);return 0;
}

和上次的博客opencv实现在图像上画对角线和分割之一 一样我提供了两种画线的方法：

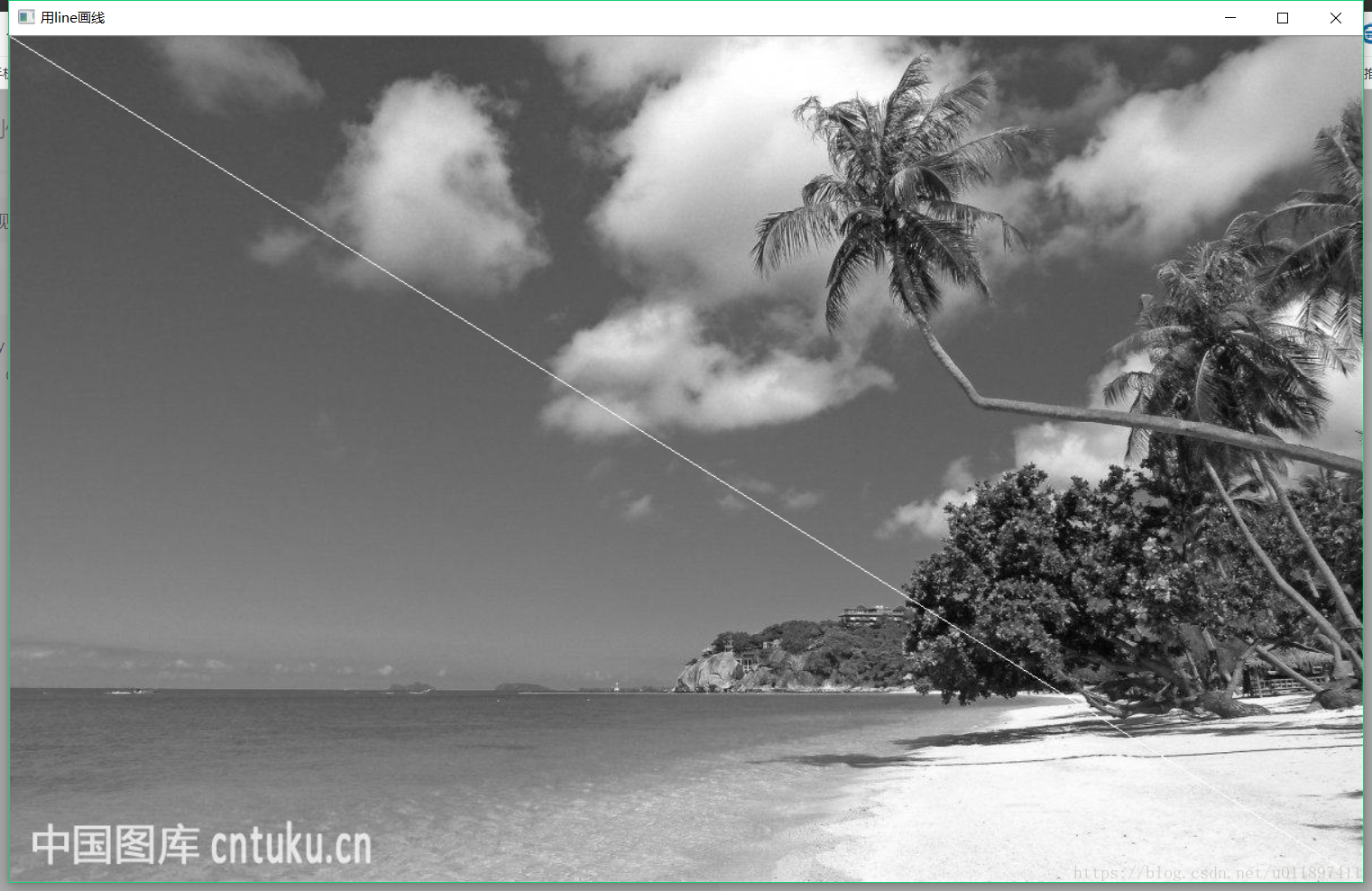

第一种：简单好用，就是用line函数，确定两点坐标就可以了。
第二种：在我认为比较不好用，因为在一张长方形的图片里，它的对角线函数式并不是一条经过一个完整像素点的线条，所以你要去考虑怎么选择。

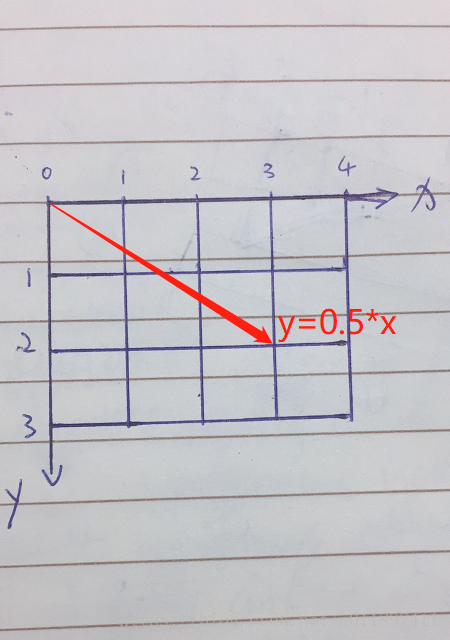

这幅图要注意的是 点的坐标 对应的是 斜右下方的一个方框
比如说：
然后有了这些基础 你就要考虑，对角线经过不是一个完整的像素格的时候你要怎么取舍
所以我的方法是 k1*i 算出的结果和 j 对比，确定线经过的那个像素格后然后给它赋值。就这样实现了画线。

 ((float)(k1 * i) >= (float)j) && ((float)(k1 * i) <= (float)(j + 1))

分割图片的思想和上面一样。
