前言

在前2篇文章中，我们都说到着色器，且在第二篇中正式说到，这着色器只能用在OpenGL ES2.x等可编程管道里面，而在OpenGL ES1.x是不能用的。但我们一直没有说这是为什么，两者有什么区别。那这篇我们就一起来学习下OpenGL ES中的渲染管道。

正文

管道，英文名叫Pipeline，相信用过FaceBook图片加载库的同学对这个管道并不陌生，因为SimpleImageDrawee里面也是用的管道来对图片进行的一个处理。由于其底层也是C，因此我可以大胆的猜想，FaceBook图片加载库的设计思路可能有参考OpenGL（这当然纯属臆想^_^）。
管道用正确的计算机语言来描述就是：
显卡执行的、从几何体到最终渲染图像的、数据传输处理计算的过程。

即是管道，那就得有先后顺序。整体是从上游流到下游。
在OpenGL ES1.x中，它是固定管道，整体是封闭的，中间的各道工艺按固定的流程顺序走。看下图：

从上图可以看出，这些工艺顺序是固定的。整个过程又可以分成三部分：处理顶点、处理片元、验证片元信息并存入内存。
Rasterizer:光栅化处理，当顶点处理完后，会交给rasterizer来进行光栅化处理，结果会把顶点的坐标信息转换成能在屏幕显示的像素信息即片元(fragments)。生成片元后，接下来就是对fragments片元的各种验证，即过滤掉无用的片元，裁剪掉不在视野内的片元，最终把有效片元存储入内存中。

这里对于Rasterizer光栅化，让我们一起来了解学习下：

Rasterizer/Rasterization：光栅化处理

这个词儿Adobe官方翻译成栅格化或者像素化。没错，就是把矢量图形转化成像素点儿的过程。我们屏幕上显示的画面都是由像素组成，而三维物体都是点线面构成的。要让点线面，变成能在屏幕上显示的像素，就需要Rasterize这个过程。就是从矢量的点线面的描述，变成像素的描述。（或：所顶点从世界坐标系转换为屏幕坐标系的片元）
如下图，这是一个放大了1200%的屏幕，前面是告诉计算机我有一个圆形，后面就是计算机把圆形转换成可以显示的像素点。这个过程就是Rasterize。

现在是一个多元化的社会，是一个讲个性化的社会，什么都想着个性化，OpenGL ES也不例外，它为个性化的需求提供了接口。如图一中的蓝色方块部分，就是可以高度定制化的地方，因此也就形成了OpenGL ES2.x等的可编程管道，在OpenGL ES里面有两个专用的词VertexShader(顶点着色器)、FragmentShader(片元着色器)，分别对应图一中的Coordinate蓝色块和Texture等蓝色块。

下面就看下OpenGL ES2.0 可渲染管道图：

VertexShader：顶点着色器

顶点着色器，记得在前2篇中，我们有贴出2个着色器的脚本语句，再次贴出如下：

 /*** 顶点着色器的语句*/private final String mVertexShader ="uniform mat4 uMVPMatrix;\n" +"attribute vec4 aPosition;\n" +"attribute vec2 aTextureCoord;\n" +"varying vec2 vTextureCoord;\n" +"void main() {\n" +"  gl_Position = uMVPMatrix * aPosition;\n" +"  vTextureCoord = aTextureCoord;\n" +"}\n";/*** 片元着色器的语句*/private final String mFragmentShader ="precision mediump float;\n" +"varying vec2 vTextureCoord;\n" +"uniform sampler2D sTexture;\n" +"void main() {\n" +"  gl_FragColor = texture2D(sTexture, vTextureCoord);\n" +"}\n";

下面看下vertexShader语句中的关键字：
attribute ：使用顶点数组封装每个顶点的数据，一般用于每个顶点都各不相同的变量，如顶点位置、颜色等
uniform : 顶点着色器使用的常量数据，不能被着色器修改，一般用于对同一组顶点组成的单个3D物体中所有顶点都相同的变量，如当前光源的位置。
sampler:这个是可选的，一种特殊的uniform，表示顶点着色器使用的纹理。
mat4: 表示4×4浮点数矩阵，该变量存储了组合模型视图和投影矩阵
vec4：表示包含了4个浮点数的向量
varying是用于从顶点着色器传递到片元着色器或FragmentShader传递到下一步的输出变量
uMVPMatrix * aPosition：通过4*4的变换矩阵变换位置后，输出给gl_Position。gl_Position是顶点着色器内置的输出变量。gl_FragColor:是片元着色器内置的输出变量。

PrimitiveAssembly：图元装配

图元即图形，在OpenGL中有几个基本图元：点，线，三角形，其它的复杂图元都是基于这些基本图元来绘成的。
在图元装配不为阶段，那些经过顶点着色器(VertexShader)处理过的顶点数组或缓冲区的数据(VertexArrays/Buff Objects),被组装到一个个独立的几何图形中(eg:点，线，三角形等)。
对装配好的每一个图元，都必须确保它在世界坐标系（即能显示在屏幕的可见区域）中，而对于不在世界坐标系中的图元，就必须进行裁剪，使其处在世界坐标系中才能流到下一道工序(光栅化处理)。
在这里注意下还有一个剔除操作（Cull），前提是这个功能的开关是打开的：GLES20.glEnable(GLES20.GL_CULL_FACE);，剔除的是图元的背影，阴影，背面等。

FragmentShader:片元着色器

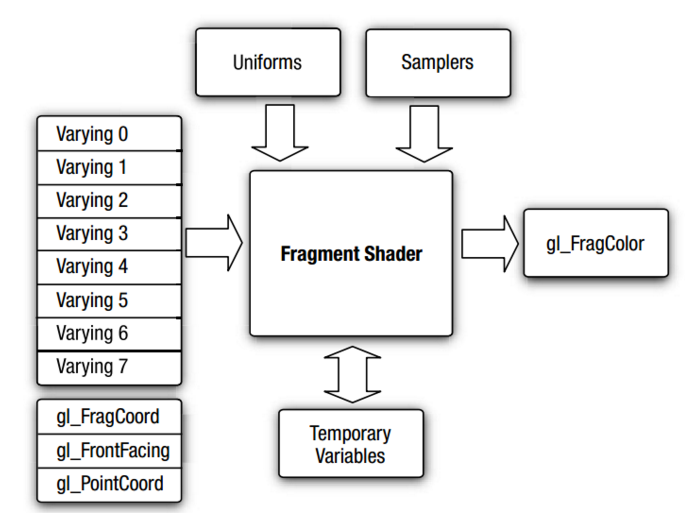

片元着色器主要是对光栅化处理后生成的片元逐个进行处理。接收顶点着色器输出的值，需要传入的数据，以及它经过变换矩阵后输出值存储在哪里可以通过 下图一目了然：

gl_FragColor:是片元着色器内置的输出变量。

因为Rasterization光栅化处理后，图元只是在屏幕有了象素，却还没有进行颜色处理，还是看不到东西。
因此FragmentShader可以理解为：告诉电脑如何上色的——如何处理光、阴影、遮挡、环境等等。

Per-Fragment Operations：逐个片元操作阶段

在片元着色器对片元进行综合的处理，并最终为片元生成一个颜色值并存储在gl_FragColor变量后，接下来就是逐个对片元进行一系列的测试。在上面我们说到，在光栅化处理时，它由于是把顶点从世界坐标系转换到屏幕坐标系，因此在光栅处理后，每个片元在屏幕上都有个坐标（Xw,Yw）.且存储在了帧缓冲区（FrameBuffer），包括片元着色器也是对(Xw,Yw)这个坐标的片元进行处理。
下图展示了Per-Fragment Operations的过程：

Pixel ownership test：像素所有权测试，它决定FrameBuffer中某一个(Xw, Yw)位置的像素是否属于当前 Opengl ES的context，比如：如果一个Opengl ES帧缓冲窗口被其他窗口遮住了，窗口系统将决定被遮住的像素不属于当前Opengl ES的context，因此也就不会被显示。

Scissor test：裁剪测试决定，判断某一个位置为(Xw, Yw)的片元是否位于裁剪矩形内，如果不在，则被丢弃。
Stencil Test / Depth tests：模板和深度测试,传入片元的模板和深度值，决定是否丢弃片元。
Blending：将FragmentShader新产生的片元颜色值和FrameBuffer中某一个位置为(Xw, Yw)的片元存储的颜色值进行混合。
Dithering：对于可用颜色较少的系统，可以以牺牲分辨率为代价，通过颜色值的抖动来增加可用颜色数量。抖动操作是和硬件相关的，OpenGL允许程序员所做的操作就只有打开或关闭抖动操作。实际上，若机器的分辨率已经相当高，激活抖动操作根本就没有任何意义。要激活或取消抖动，可以用glEnable(GL_DITHER)和glDisable(GL_DITHER)函数。默认情况下，抖动是激活的。
