Android开源项目之Music （二）--- AIDL实现IPC进程间通讯

本文主要是介绍Android开源项目之Music （二）--- AIDL实现IPC进程间通讯，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

根据上一篇 Android开源项目之Music （一）--- MusicBrowserActivity 提到的，要继续往下分析源代码的话，需要具备AIDL的知识，如果有这方面知识的大神们请自行跳过,废话不多说，现在就进行AIDL的简单学习

一.什么是AIDL，AIDL的作用

AIDL (Android Interface Definition Language) 是一种IDL 语言，用于生成可以在Android设备上两个进程之间进行进程间通信(interprocess communication, IPC)的代码。

由于每个应用程序都运行在自己的进程空间，并且可以从应用程序UI运行另一个服务进程，而且经常会在不同的进程间传递对象。在Android平台，一个进程通常不能访问另一个进程的内存空间，所以要想对话，需要将对象分解成操作系统可以理解的基本单元，并且有序的通过进程边界。
　　通过代码来实现这个数据传输过程是冗长乏味的，Android提供了AIDL工具来处理这项工作。

如果有做过C#方面开放的，我想做个比喻，个人觉得这个AIDL很像C#里面提到的dll, 在“服务器”端有一份，在“客户端”也有一份，然后就可以调用了

(不知道这种比喻对不对，勿喷！)

二.AIDL的工作原理解析（直接写个demo）

1.居然要写远程服务进行进程间通信的话，那我们先在workspace下面建立两个工程，分别为AIDLServer和AIDLClient

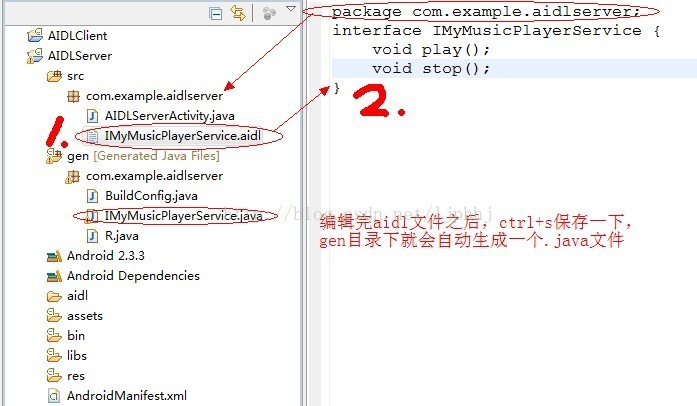

2.在AIDLServer的包com.example.aidlserver下new一个文件IMyMusicPlayerService.aidl，写入以下代码.

package com.example.aidlserver;//注意一定要加入这个包名
interface IMyMusicPlayerService {//这个aidl的写法就是写一个interface一样，但是不需要加入修饰符public什么的void play();//播放音乐void stop();}

Ctrl + S 保存后 ADT 会根据这个IMyMusicPlayerService.aidl文件自动生成IMyMusicPlayerService.java文件。如同R.java文件一样在“gen/包名”下，代码是自动生成的，不要手动修改这个文件

3.由于我们要分析的是Music项目源码，所以我们搞一个专门用于播放音乐的Service吧.

这里首先需要有点Service和Binder的知识，在生成的.java文件中有个静态类

/** Local-side IPC implementation stub class. */public static abstract class Stubextends android.os.Binderimplementscom.example.aidlserver.IMyMusicPlayerService

Sub类它继承于Binder,引用了IMyMusicPlayerService接口,一个类继承了Binder，如果远程进程获得了

这个类的对象，那么它的对象就可以被远程的进程使用。

4.在res文件夹下，建立一个raw文件夹，下面放一首.mp3歌曲。接下来让我们编写这个Service类，MyMusicPlayerService

package com.example.aidlserver;import java.io.FileDescriptor;
import java.io.IOException;import android.app.Service;
import android.content.Intent;
import android.media.MediaPlayer;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
/** 播放音乐服务类* 2013年8月7日14:20:27* Author: 胖虎* http://blog.csdn.net/ljphhj* */
public class MyMusicPlayerService extends Service{//Logger TAGpublic static final String LogTAG = "com.example.aidlserver.MyMusicPlayerService";//android自带播放音乐类: android.media.MediaPlayerprivate MediaPlayer mPlayer = null;@Overridepublic IBinder onBind(Intent intent) {// TODO Auto-generated method stubif (mPlayer == null){mPlayer = new MediaPlayer();//得到音乐资源FileDescriptor fildDescriptor = getResources().openRawResourceFd(R.raw.love).getFileDescriptor();try {//设置数据源mPlayer.setDataSource(fildDescriptor);//设置是否循环播放mPlayer.setLooping(true);} catch (IllegalArgumentException e) {// TODO Auto-generated catch blocke.printStackTrace();} catch (IllegalStateException e) {// TODO Auto-generated catch blocke.printStackTrace();} catch (IOException e) {// TODO Auto-generated catch blocke.printStackTrace();}}return mBinder;}@Overridepublic boolean onUnbind(Intent intent) {// TODO Auto-generated method stubif (mPlayer != null){//释放资源mPlayer.release();}return super.onUnbind(intent);}/*** 实现了接口中的两个函数*/private IBinder mBinder = new IMyMusicPlayerService.Stub() {@Overridepublic void stop() throws RemoteException {// TODO Auto-generated method stubif (mPlayer.isPlaying()){//停止播放mPlayer.stop();}}@Overridepublic void play() throws RemoteException {// TODO Auto-generated method stubtry {if (!mPlayer.isPlaying()){mPlayer.prepare();mPlayer.start();}} catch (Exception e) {// TODO: handle exceptionLog.i(LogTAG, "play函数出现异常");}}};}

并在AndroidManifest.xml文件中进行注册

        <service android:name="com.example.aidlserver.MyMusicPlayerService"android:process=":remote"><intent-filter ><action android:name="com.example.aidlserver.MyMusicPlayerService"/></intent-filter></service>

android:process=":remote"，代表在应用程序里，当需要该service时，会自动创建新的进程。而如果是android:process="remote"，没有“:”分号的，则创建全局进程，不同的应用程序共享该进程。(详细： http://galin.blog.sohu.com/170489657.html)

而intent-filter中这个action属性不可少，原因大家可以去看我之前的一篇博文:

浅谈Activity之启动方式(5种启动方式和隐式启动)

5.这样服务器端所要做的就做完了，现在编写客户端,客户端的话，需要得到服务器端的aidl文件，当然这个aidl所在的包是不能被改变的，也就是说我们需要把整个aidl放在一个包名依旧为com.example.aidlserver的包下才可以.

布局文件就写两个“Button”按钮，我就不发上来了，下面看看这个AIDLClientActivity.java文件

package com.example.aidlclient;import com.example.aidlserver.IMyMusicPlayerService;import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.app.Activity;
import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
import android.view.Menu;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
/*** AIDL demo 客户端* @author 胖虎**/
public class AIDLClientActivity extends Activity {//Logger TAGpublic static final String LogTAG = "com.example.aidlclient.AIDLClientActivity";// 服务端 AndroidManifest.xml中的service中intent-filter的action声明的字符串public static final String ACTION = "com.example.aidlserver.MyMusicPlayerService";private Button playButton = null;private Button stopButton = null;private IMyMusicPlayerService mService = null;private boolean isBinded = false;private ServiceConnection serviceConnection = new ServiceConnection() {/*Service断开连接时，调用*/@Overridepublic void onServiceDisconnected(ComponentName name) {isBinded = false;mService = null;}/*Service连接时，调用*/@Overridepublic void onServiceConnected(ComponentName name, IBinder service) {mService = IMyMusicPlayerService.Stub.asInterface(service);isBinded = true;}};@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_aidlclient);/*service绑定的知识，不了解的可以网上找找*/Intent intent = new Intent(ACTION);bindService(intent, serviceConnection, BIND_AUTO_CREATE);/*初始化View*/initComponent();}/*解除Service绑定(此demo中没调用)*/public void unBind(){if (isBinded){unbindService(serviceConnection);mService = null;isBinded = false;}}@Overridepublic boolean onCreateOptionsMenu(Menu menu) {// Inflate the menu; this adds items to the action bar if it is present.getMenuInflater().inflate(R.menu.aidlclient, menu);return true;}private void initComponent(){playButton = (Button) findViewById(R.id.play);stopButton = (Button) findViewById(R.id.stop);playButton.setOnClickListener(buttonClickListener);stopButton.setOnClickListener(buttonClickListener);}private OnClickListener buttonClickListener = new OnClickListener() {@Overridepublic void onClick(View v) {// TODO Auto-generated method stubswitch (v.getId()) {case R.id.play:{if (mService != null){try {mService.play();} catch (RemoteException e) {// TODO Auto-generated catch blocke.printStackTrace();}}}break;case R.id.stop:{if (mService != null){try {mService.stop();} catch (RemoteException e) {// TODO Auto-generated catch blocke.printStackTrace();}}}break;default:break;}}};
}

总结一下所有的步骤：

建立AIDL服务要比建立普通的服务复杂一些，具体步骤如下：

（1）在Eclipse Android工程的Java包目录中建立一个扩展名为aidl的文件。该文件的语法类似于Java代码，但会稍有不同。

（2）如果aidl文件的内容是正确的，ADT会自动生成一个Java接口文件（*.java）。

（3）建立一个服务类（Service的子类）。

（4）实现由aidl文件生成的Java接口。

（5）在AndroidManifest.xml文件中配置AIDL服务，尤其要注意的是，<action>标签中android:name的属性值就是客户端要引用该服务的ID，也就是Intent类的参数值。

注意：Client调用的Server里面的类，因此这两个程序都需要在你的手机中安装，才可以实现调用

demo源码下载地址：

http://download.csdn.net/detail/u011133213/5885661
