Qt 之描绘轮廓

本文主要是介绍Qt 之描绘轮廓，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

作者： 一去、二三里
个人微信号： iwaleon
微信公众号： 高效程序员

前面提到过 QPainterPath（绘图路径），除了创建和重用图形形状以外，还可以进行一些高级操作，例如：填充、描绘轮廓、裁剪。

轮廓，是指边缘 - 物体的外周或图形的外框

要为一个指定的绘图路径生成可填充的轮廓，离不开 QPainterPathStroker。

QPainterPathStroker

要生成可填充的轮廓，一般分为两步：

1. 定义原始绘图路径 QPainterPath path，调用 QPainterPathStroker::createStroke(path)，以 path 为样本创建一个新的绘图路径 QPainterPath outlinePath，outlinePath 表示 path 的可填充的轮廓。
2. 填充 outlinePath，绘制出原始绘图路径 path 的轮廓。

除此之外，还可以使用以下函数来控制轮廓的各种样式：

• setWidth()：宽度
• setCapStyle()：端点风格
• setJoinStyle()：连接样式
• setDashPattern()：虚线图案

注意： 由 createStroke() 生成的新绘图路径（outlinePath）应仅用于指定的绘图路径（path）的轮廓，否则，可能会引发意外行为。

绘制轮廓

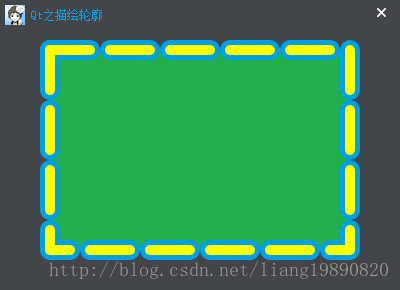

以矩形为例，先上轮廓的效果图：

自定义 paintEvent()，生成一个 300 * 200 的矩形路径：

void MainWindow::paintEvent(QPaintEvent *event)
{Q_UNUSED(event);QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing, true);// 矩形 300 * 200QRectF rect(50, 50, 300, 200);QPainterPath path;path.addRect(rect);// 绘制原始路径drawPath(&painter, path);// 绘制轮廓drawOutline(&painter, path);
}

重点关注 drawOutline()，它是一个自定义函数，主要用于绘制指定路径的轮廓：

// 绘制轮廓
void MainWindow::drawOutline(QPainter *painter, QPainterPath path)
{// 生成可填充的轮廓QPainterPathStroker stroker;stroker.setCapStyle(Qt::RoundCap);  // 端点风格stroker.setJoinStyle(Qt::RoundJoin);  // 连接样式stroker.setDashPattern(Qt::DashLine);  // 虚线图案stroker.setWidth(10);  // 宽度// 生成一个新路径（可填充区域），表示原始路径 path 的轮廓QPainterPath outlinePath = stroker.createStroke(path);// 绘制轮廓时所用的画笔（轮廓外边框灰色部分）QPen pen = painter->pen();pen.setColor(QColor(0, 160, 230));pen.setWidth(10);// 用指定的画笔 pen 绘制 outlinePath// painter->strokePath(outlinePath, pen);painter->setPen(pen);painter->drawPath(outlinePath);// 用指定的画刷 brush 填充路径 outlinePathpainter->fillPath(outlinePath, QBrush(Qt::yellow));
}

轮廓有了，来看看原始路径的绘制：

void MainWindow::drawPath(QPainter *painter, QPainterPath path)
{QPen pen = painter->pen();pen.setWidth(1);// 设置画笔、画刷painter->setPen(pen);painter->setBrush(QColor(35, 175, 75));// 绘制路径painter->drawPath(path);
}

深入理解

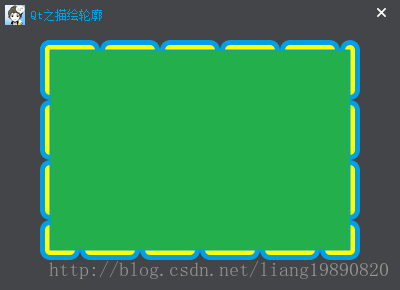

回到 paintEvent()，如果将 drawPath() 和 drawOutline() 的位置颠倒过来，就会产生下面的效果：

很显然，原始路径会将轮廓遮挡住一部分，这是为什么呢？

关于 QPainterPathStroker::setWidth()，助手中有这么一句话：

The generated outlines will extend approximately 50% of width to each side of the given input path’s original outline.

意思是说：生成的轮廓将扩展大约 width 的 50% 到原始路径原来轮廓的每侧。

既然如此，再对照下上图，没有疑问了吧！
